⑩取决于型号，可能安装有2个不同的链条张紧器：

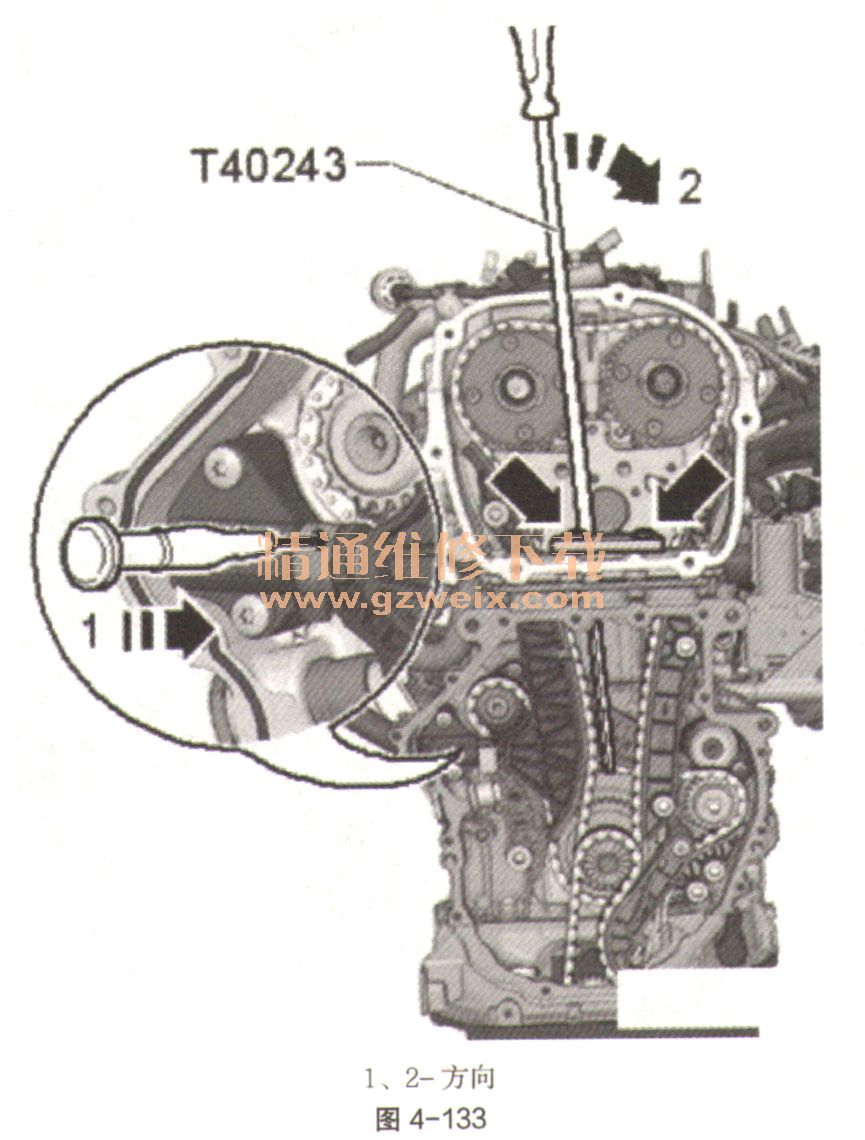

    a．型号1。拧入装配杆T40243（如图4-133中箭头）。抬高链条张紧器的锁定楔，为此沿箭头方向1用划线针或合适的螺丝刀插入并固定在链条张紧器的孔中。将装配杆T40243沿箭头方向2缓慢地按压并固定。

    用定位销T40011固定链条张紧器，如图4-134。

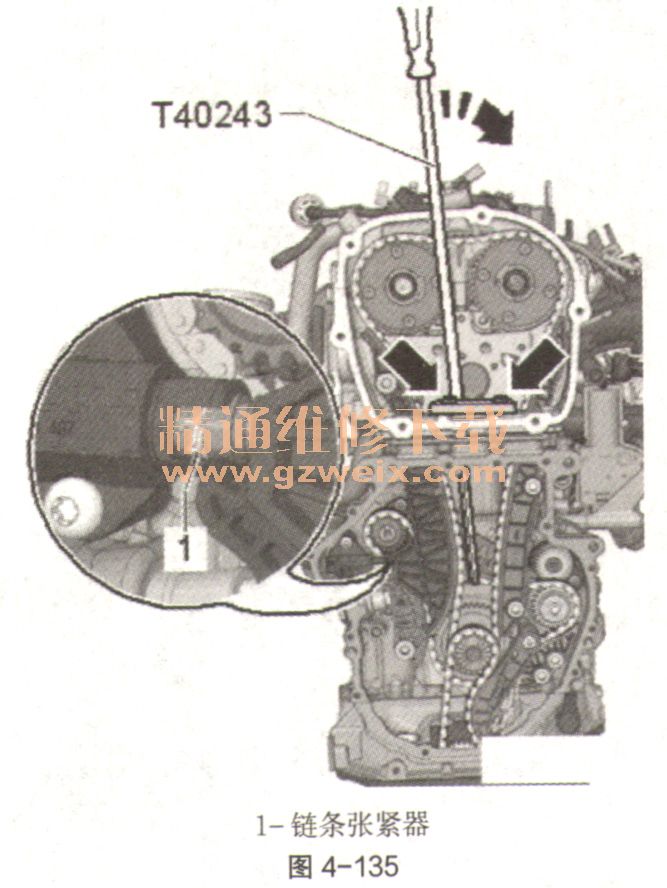

    b.型号2。拧入装配杆T40243如图4-135中箭头。将链条张紧器的卡环（如图4-135中1）压到一起并固定。将装配杆T40243沿箭头方向缓慢地按压并固定。

    用插入定位工具T40267固定链条张紧器，如图4-136。

    11所有车型：拆卸装配杆T40243。将凸轮轴固定装置T40271/2拧到汽缸盖上，沿如图4-137中箭头方向2推人链轮啮合齿中，必要时用扳手拧转进气凸轮轴如图4-137中箭头方向1。

    12拆卸正时链张紧轨（如图4-138中2）。

    13将凸轮轴固定装置T40271/1拧到汽缸盖上，如图4-139。用扳手沿箭头方向1旋转排气凸轮轴，然后将凸轮轴固定装置T40271推入链轮的啮合齿箭头方向2。

    14用螺丝刀打开卡子，拆下上部滑轨（如图4-140中箭头），将滑轨向前推开。
