2013~2016年奥迪Q5 35TFSI(2.0T CDZA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-22 07:26:03

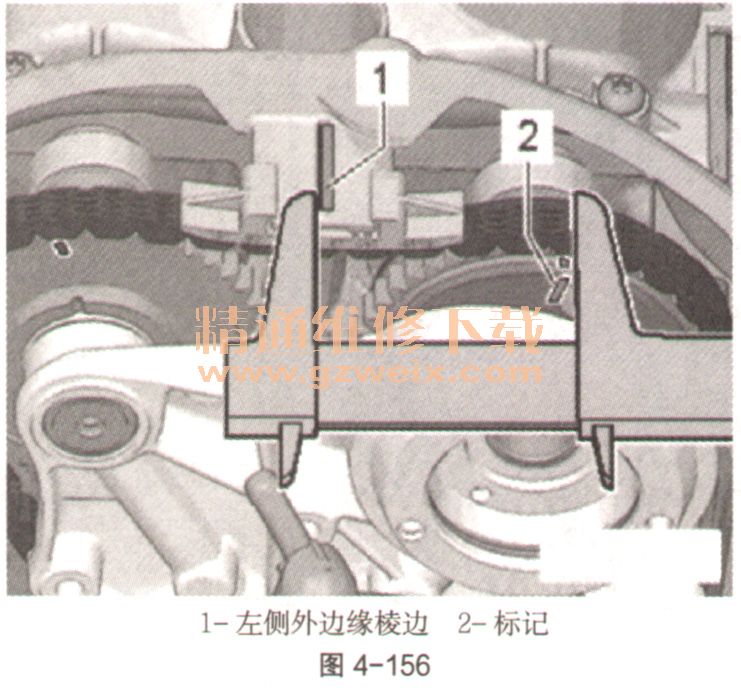

    ⑥测量从左侧外边缘棱边(如图4-156中1)到进气凸轮轴上的标记(如图4-156中2)的距离。标准值:61 -64mm。

    ⑦如果已达到标准值,则测量排气凸轮轴上的标记(如图4-157中3)和进气凸轮轴上的标记(如图4-157中4)之间的距离。标准值:124~126mm。一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差,则重新铺放正时链。

    ⑧减震器缺口必须对准正时链下盖板上的(如图4-158中箭头)标记。
