⑨将装配杆T40243沿图4-386中箭头方向2缓慢地按压并固定。

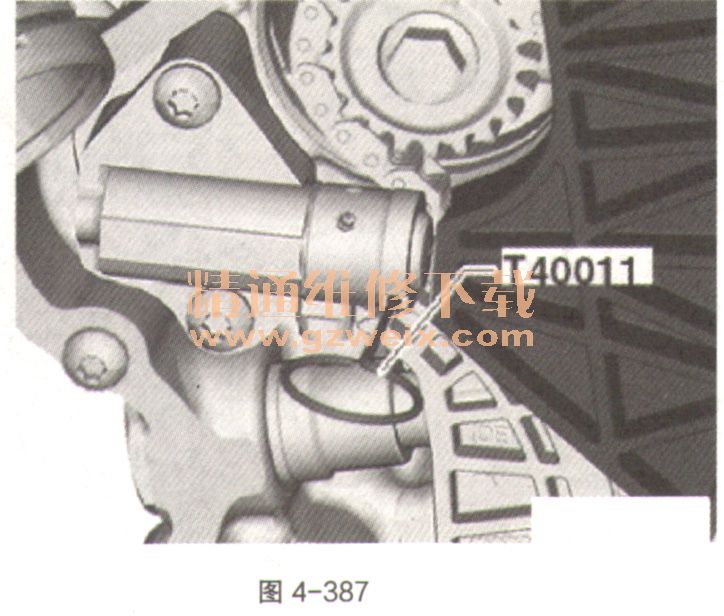

    ⑥用定位销T40011固定链条张紧器，如图4-387。

    b.型号2。

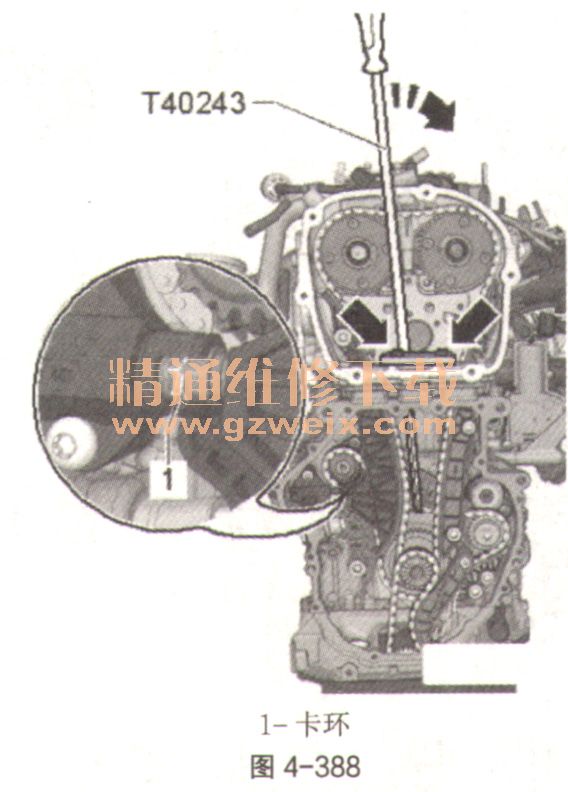

    ④拧入装配杆T40243（如图4-388中箭头）。

    ⑥将链条张紧器的卡环（如图4-388中1）压到一起并固定。
    ⑨将装配杆T40243沿图4-388中箭头方向缓慢地按压并固定。
    ⑥用插入定位工具T40267固定链条张紧器，如图4-389。

    ⑩所有车型：拆卸装配杆T40243。将凸轮轴固定装置T40271/2拧到汽缸盖上，沿图4-390中箭头方向2推人链轮啮合齿中，必要时用扳手拧转进气凸轮轴，如图4-390中箭头方向1。

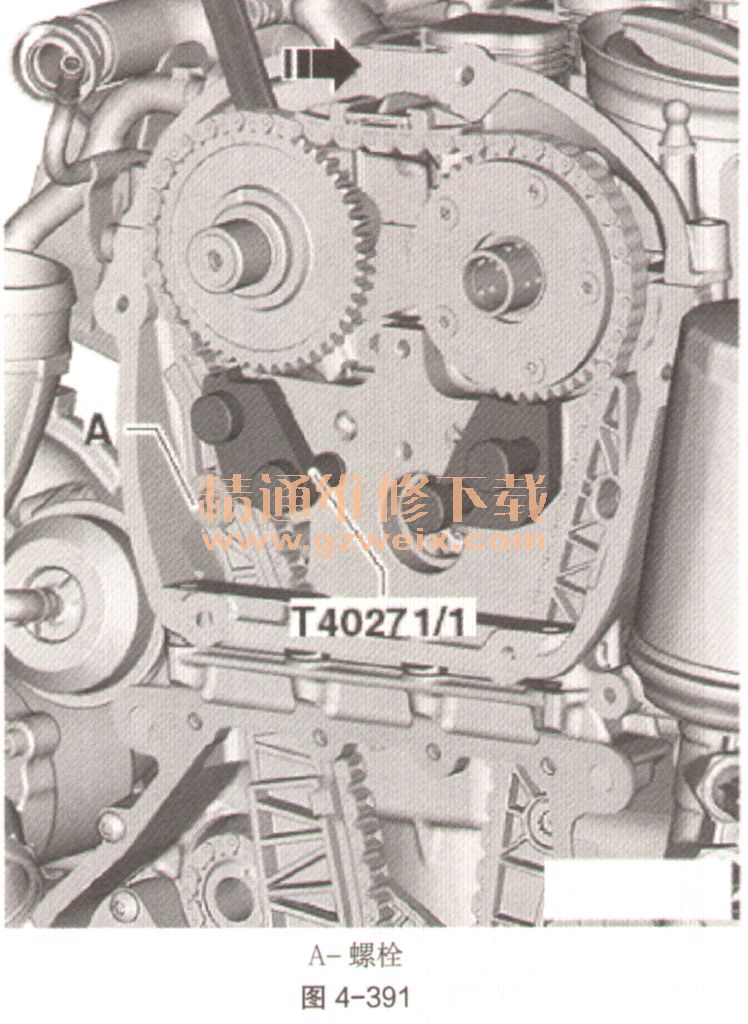

    11有螺丝刀间隙时，将凸轮轴固定装置T40271/1拧到汽缸盖上。凸轮轴用开口扳沿顺时针方向（4-391中箭头）把定。拧出螺栓（如图4-391中A）并安装张紧轨，此时要继续把定凸轮轴。

    12将凸轮轴固定装置T40271/1推人链轮啮合齿（如图4-392中2）。在必要时，沿顺时针方向（如图4-392中1）继续旋转排气凸轮轴，直到可以推人凸轮轴固定装置。在链轮之间凸轮轴正时链必须为“松动状态”。

    13没有螺丝刀间隙时，将凸轮轴固定装置T40271/1拧到汽缸盖上。接下来的工作步骤需要有另一位机工协助。将排气凸轮轴用反向固定器T10172沿图4-393中箭头方向A把定。拧出螺栓（如图4-393中1），将张紧轨（如图4-393中2）向下推。将排气凸轮轴顺时针（如图4-393中箭头方向A）继续旋转，直到凸轮轴固定装置T40271/1能够沿如图4-393中箭头方向B推人链轮啮合齿（如图4-393中C）。

    14所有车型：用螺丝刀打开卡子，拆下上部滑轨（如图4-394中箭头），将滑轨向前推开。

    15拧出螺栓（4-395中A），拆下凸轮轴正时链的滑轨。

    16取下正时链。
