（3）安装。
①正时链的彩色链节必须定位在链轮的标记上，如图4-396。将正时链放到进气凸轮轴上。将正时链置于排气凸轮轴上。将正时链放到曲轴上并固定。
②安装凸轮轴正时链滑轨并拧紧螺栓（如图4-397中A）。
③有螺丝刀间隙时，需要另一位机工帮助固定排气凸轮轴。沿箭头方向（如图4-398中1）缓慢转动排气凸轮轴，直到可以将凸轮轴固定装置T40271/1从链轮的啮合齿中拉出。小L地给凸轮轴松绑，直到凸轮轴正时链贴在滑轨上部。在该位置上固定凸轮轴。在安装张紧轨前，务必检查有色的链节是否与曲轴上的标记对齐。
④继续固定凸轮轴并安装凸轮轴正时链的张紧轨。拧紧螺栓（如图4-399中A）。拆卸凸轮轴固定装置T40271/1。
⑤安装上部滑轨（如图4-400中箭头）。

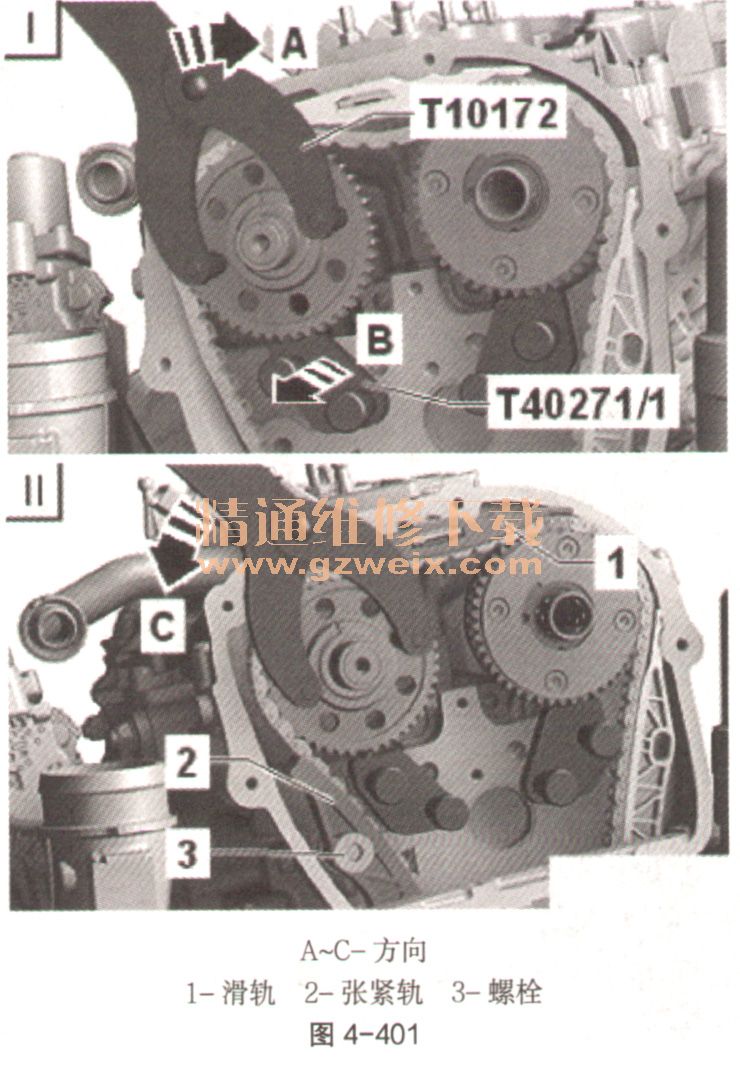

⑥没有螺丝刀间隙时，接下来的工作步骤需要有另一位机工协助。将排气凸轮轴用反向固定器T10172A沿图4-401中箭头方向A略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出（如图4-401中箭头方向B）。将凸轮轴沿方向（如图4-401中C）松开，直到正时链紧贴到滑轨（如图4-401中1）上。将凸轮轴固定在这个位置，拧上张紧轨（如图4-401中2）并拧紧螺栓（如图4-401中3）。

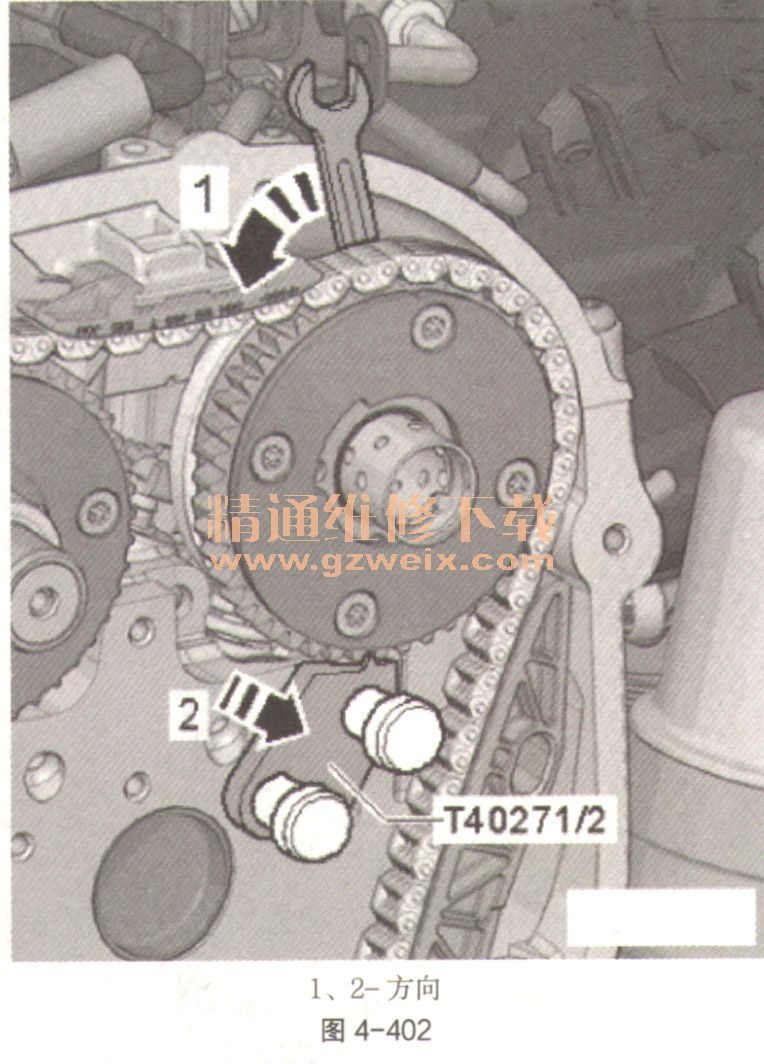

⑦沿箭头方向（如图4-402中1）旋转进气凸轮轴，将凸轮轴固定装置T40271/2推出链轮的啮合齿中（如图4-402中箭头方向2）并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。
⑧检查有颜色的链节与标记的位置，如图4-403。
