（三）检查凸轮轴的基本位置
    （1）图1-106为没有脉冲轮的凸轮轴调整器。
    沿运转方向转动发动机（如图1-106中箭头），直至点火上止点后40°的曲轴转角。皮带滑轮上的40°标记必须与正时齿轮室盖罩的定位缘对齐。凸轮轴调节器上的标记朝上，且标记与汽缸盖外罩上的接触表面对齐。

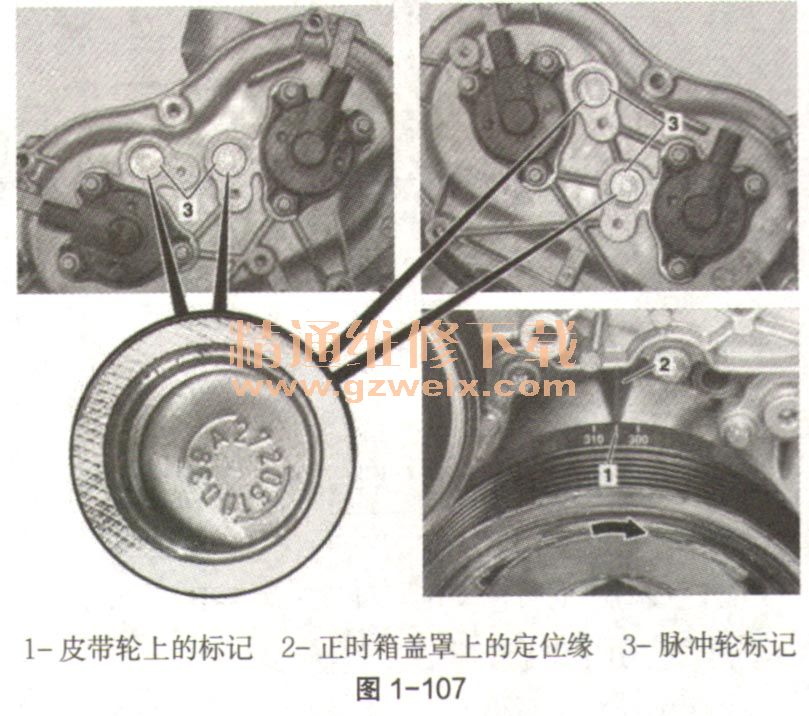

    （2） M272发动机正时图如图1-107。

    拆卸／安装步骤如下：
    ①拆下发动机前罩。
    ②拆下凸轮轴上的霍尔传感器。
    ③沿发动机运转方向（如图1-107中箭头）转动发动机曲轴，直至发动机处于点火上止点前55°曲轴转角（皮带轮上的305°标记（如图1-107中1）），并检查凸轮轴的基本位置。皮带轮上的305°标记（如图1-107中1）必须与正时箱盖罩上的定位缘（如图1-107中2）对正，且脉冲轮上的标记（如图1-107中3）必须位于霍尔传感器孔的中心位置。如有必要，调节凸轮轴的基本位置。
④按照拆卸的相反顺序进行安装。

    ⑤发动机运转时，汽车有自行启动造成事故的风险。汽车启动期间或工作在运转的发动机附近时，有导致撞伤和灼伤的风险。执行发动机测试运转，并检查发动机是否泄漏。固定好汽车，防止其自行移动。穿上封闭且紧身的工作服。切忌接触高温或旋转的部件。

    （四）调节凸轮轴的基本位置
      （1）M272发动机结构图如图1-108。

    （2）拆卸／安装。
    ①拆下排气凸轮轴的凸轮轴调节器（如图1-108中13、14）。
    ②拆下张紧轨螺栓（如图1-108中23），然后将张紧轨（如图1-108中24）向上拉出正时箱。安装之前，在张紧滑轨螺栓（如图1-108中23）上涂抹密封剂。
    ③抬起发动机正时链，然后从进气凸轮轴（如图1-108中3比向前拉下凸轮轴调节器（女口图1-108中15）。
    ④抬起发动机正时链，然后将凸轮轴调节器（如图1-108中16）转入基本位置。
    ⑤按照拆卸的相反顺序进行安装。
    ⑥执行发动机测试运转，并检查其是否泄漏。

相关资料：2018年5月奔驰维修系统WIS
