一、专用工具
    EN-51367凸轮轴定位器。

    二、拆卸程序
      （1）排空冷却系统。
      （2）拆下凸轮轴盖的更换。
      （3）拆卸前轮罩衬板的更换（右侧）、前轮罩衬板的更换（左侧）。

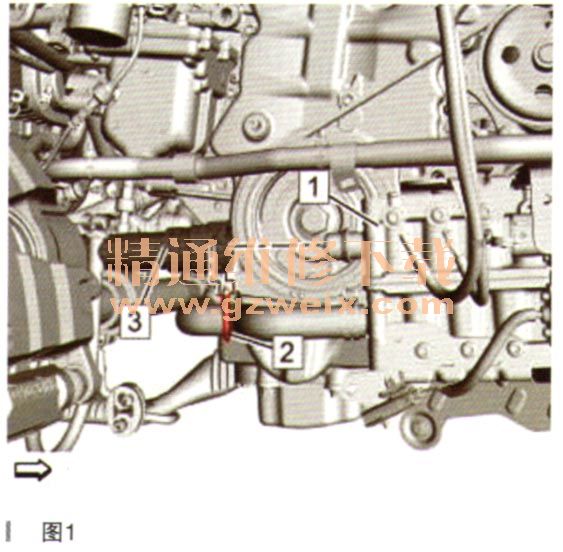

      （4）断开加热器进口软管快速接头（如图1中2所示），加热器进口软管（如图1中3所示）。

      （5）断开加热器进口软管（如图1中3所示）和暖风装置冷却液加热器（如图1中1所示）

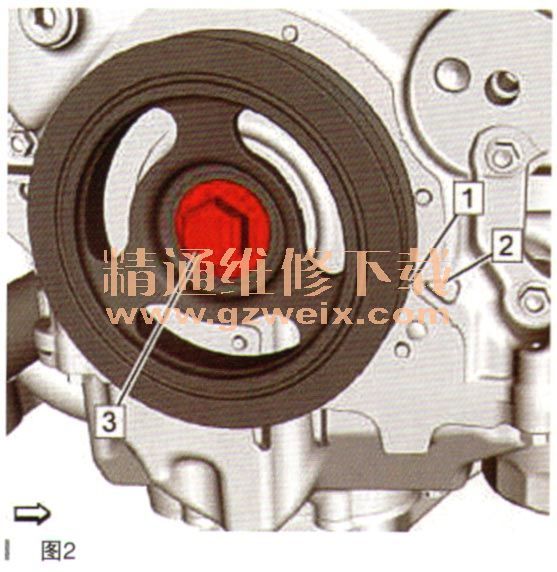

      （6）将发动机调整到汽缸1燃烧行程的上止点（TDC）位置。朝发动机旋转方向转动曲轴，直到标记（如图2中1、2所示）在一条线上。在曲轴扭转减震器螺栓（如图2中3所示）处转动。

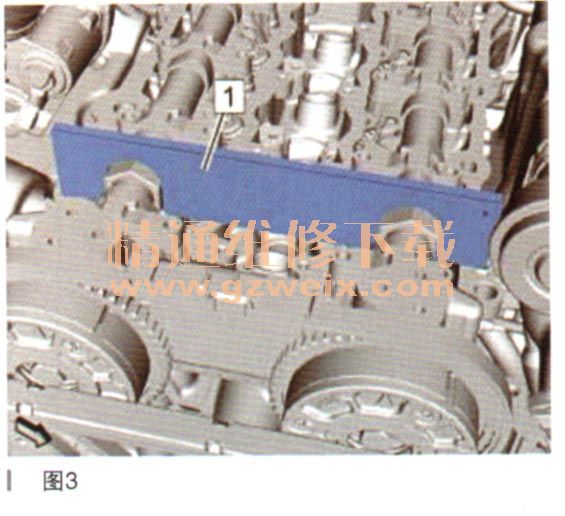

（7）安装EN-51367固定工具
（如图3中1所示）。

（8）拆下发动机前盖。
（9）拆下正时链条上导板。

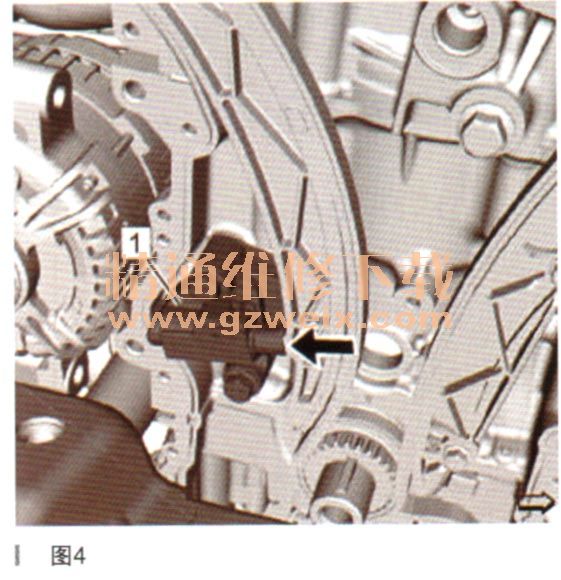

（10）将正时链条张紧器（如图4中1所示）固定在维修位置。

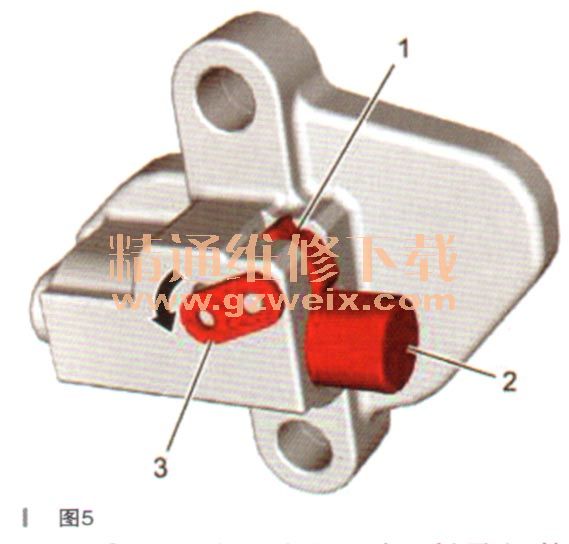

    ①略微解除活塞（如图5中2所示）的张力，直到杆（如图5中1所示）可以通过朝箭头方向旋转杆（如图5中3所示）而解锁。
