大众宝来NF有时挂挡不能行驶故障检修
来源:汽车维修技师  作者:佚名  2018-08-18 08:35:02

    一辆行驶里程约6万km、配置7速DSG变速器的大众宝来轿车。用户反映:该车行驶过程中有时出现挂挡不能行驶故障。此车去过多家维修店检查过,由于检查时该车能够正常行驶,所以均没有排除故障。

VIP包年只需699/年,创建您自己的维修资料库


    故障诊断:维修人员首先了解故障发生时状态,根据用户描述出故障时,挂入任何挡位,车辆均不能行驶。维修人员使用专用诊断仪VAS6150B检查,发现存储的故障码如下:
    (1)发动机控制单元中存储有故障码(如图1所示):U014100变速器控制单元无通信。

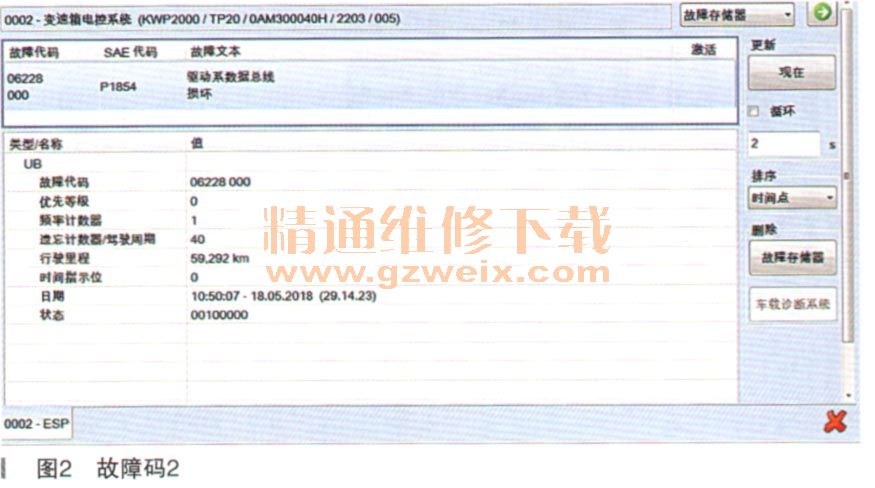

    (2)变速器控制单元中存储有故障码(如图2所示):P1854驱动系数据总线损坏。

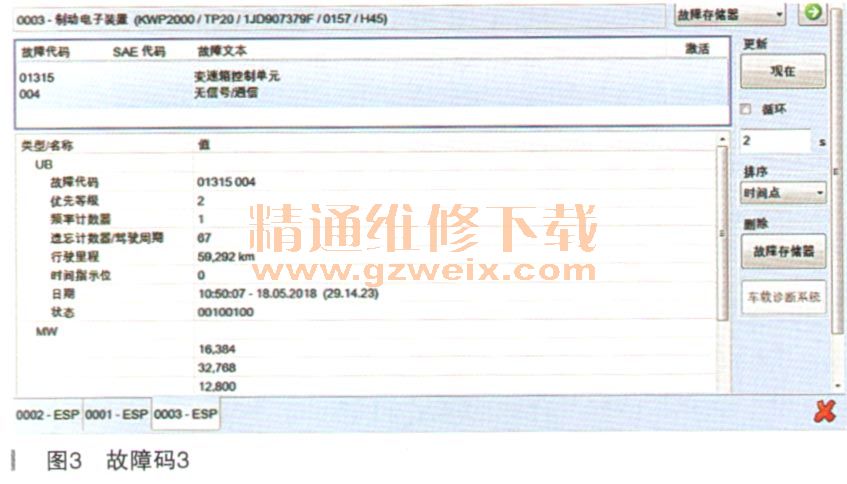

    (3)制动电子控制系统控制单元中存储有故障码(如图3所示):01315变速器控制单元无通信。

    (4)仪表控制单元中存储有故障码(如图4所示):U111100由于丢失信息功能受到损害。

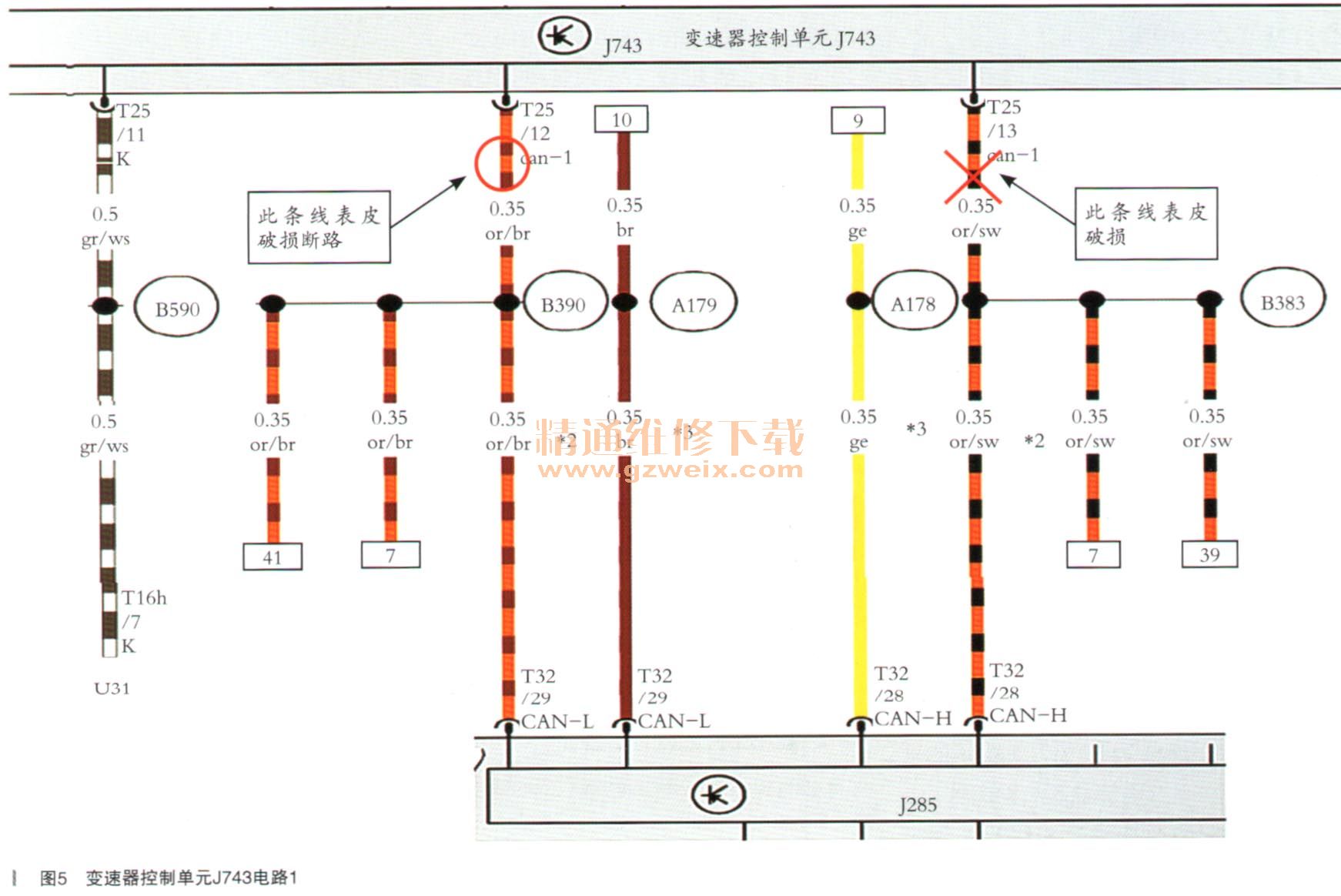

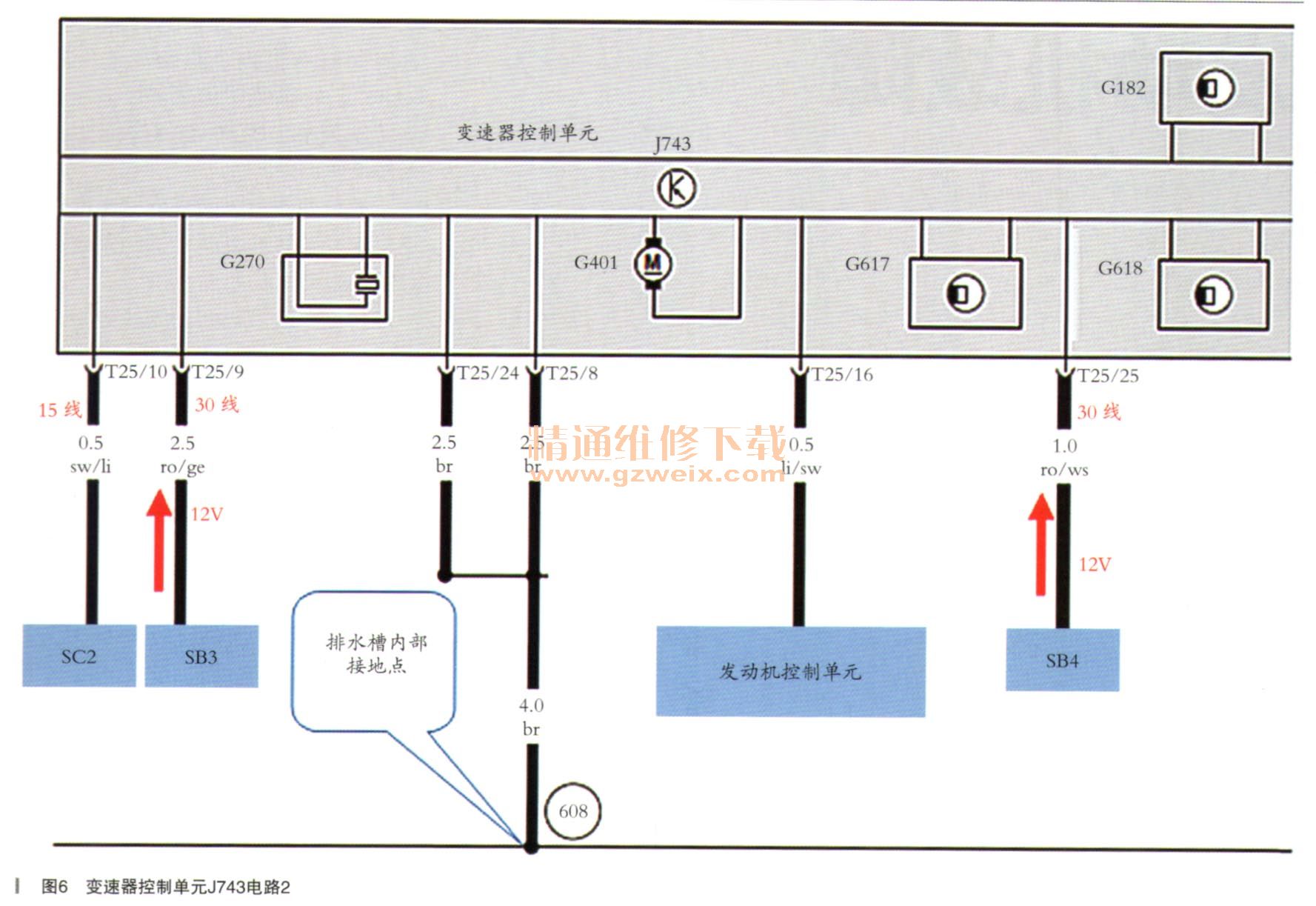

    根据电路图(如图5、图6所示)考该车型网络控制原理,此车型各控制单元之间的数据交换,是通过CAN总线进行传递的,同时变速器控制单元支持K线诊断(即与诊断仪之间进行数据交换)。由于在故障发生时,检查变速器控制单元中存储的故障码为“P1854驱动系数据总线损坏”,使用诊断仪VAS6150B能够进入变速器系统进行检测,而其他相关控制单元中均有与变速器无通信故障码,说明变速器控制单元J743通过CAN线与其他控制单元之间不能正常数据交换现象。


[1] [2]  下一页
