三、安装程序
    注意：确保执行器正时标记处于约12点钟位置。
（1）安装正时链条（见图11中1）。

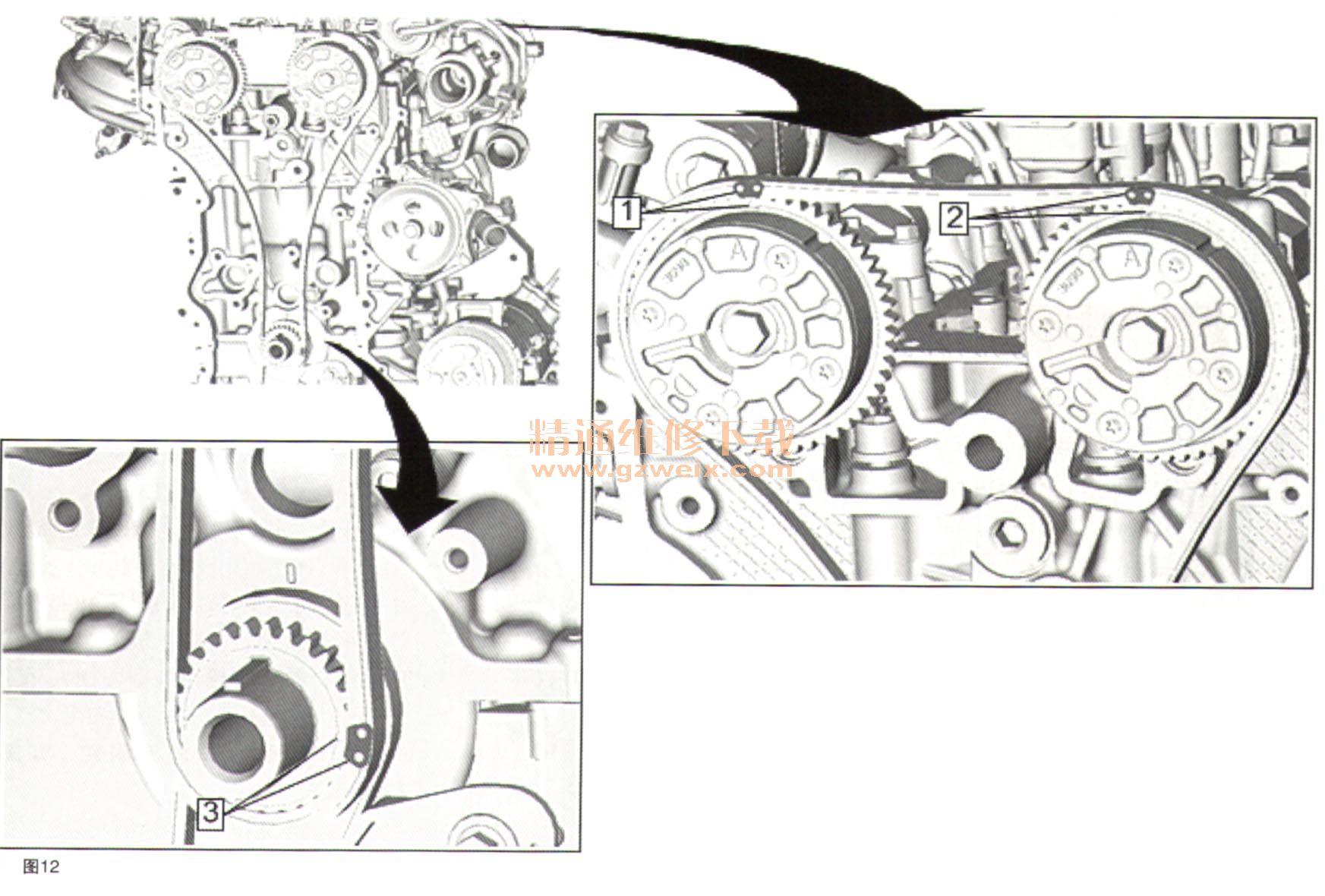

    （2）确保彩色链节（如图12中3所示）正对于曲轴链轮上的箭头。

      （3）确保彩色链节（如图12中1、2所示）正对于凸轮轴位置调节器执行器上的标记。

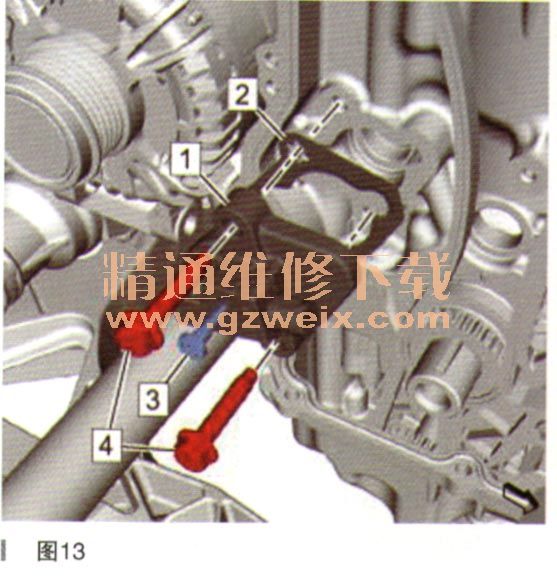

      （4）安装新衬垫（见图10中2）。
      （5）安装正时链条张紧器（见图10中1）。
      （6）正时链条张紧器螺栓（见图10中4），安装并紧固25N·m。
      （7）将适合工具从正时链条张紧器上拆下。
      （8）安装正时链条张紧器蹄片（见图9中2）。
      （9）安装正时链条张紧器蹄片螺栓（见图9中1），安织多手紧固25N·m。
      （10）拆下EN-51367固定工具（见图3中1所示）。
      （11）安装正时链条上导板。
      （12）检查曲轴、凸轮轴和凸轮轴位置执行器调节器的位置。
    ①用4个螺栓安装发动机前盖，并安装曲轴扭转减震器。
    ②通过曲轴扭转减震器螺栓（见图2中2）朝发动机旋转方向将曲轴转动720°。
      （ 13）安装EN-51367固定工具。
      （14）如果可以安装EN-51367固定工具，表明发动机正时调整正确。
      （15）拆下EN-51367固定工具。
      （16）拆下发动机前盖和曲轴扭转减震器。
      （17）安装加热器进口软管（见图1中3）和暖风装置冷却液加热器（见图1中1）。

      （18）连接加热器进口软管快速接头（见图1中2）和加热器进口软管（见图1中3）。
      （19）安装前轮罩衬板的更换（右侧）、前轮罩衬板的更换（左侧）。
      （20）安装发动机前盖。
      （21）安装凸轮轴盖。
