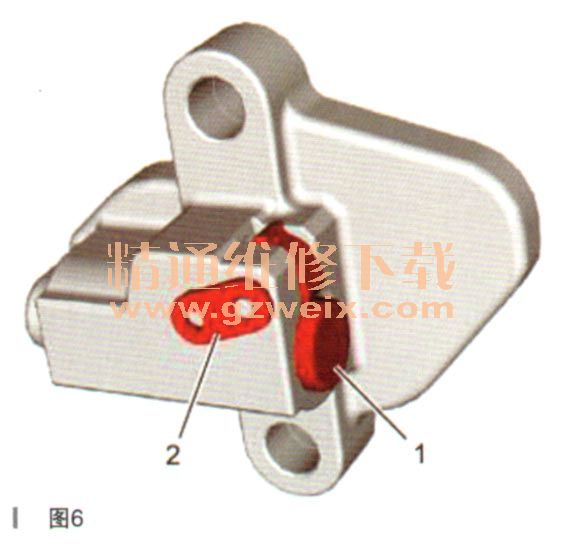

②将活塞（如图6中1所示）整．个推回，直至张紧器杆（如图6中2所示）不可锁止在该位置。

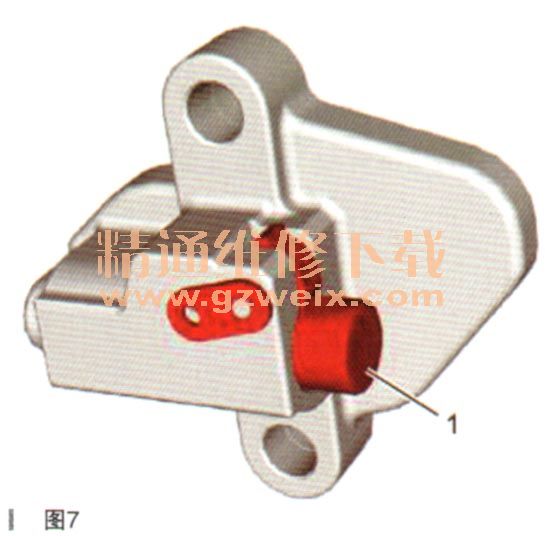

    ③松开活塞（如图7中1所示）的张力，直到3个棘爪松开。听到咔嗒声表明3个棘爪已松开。

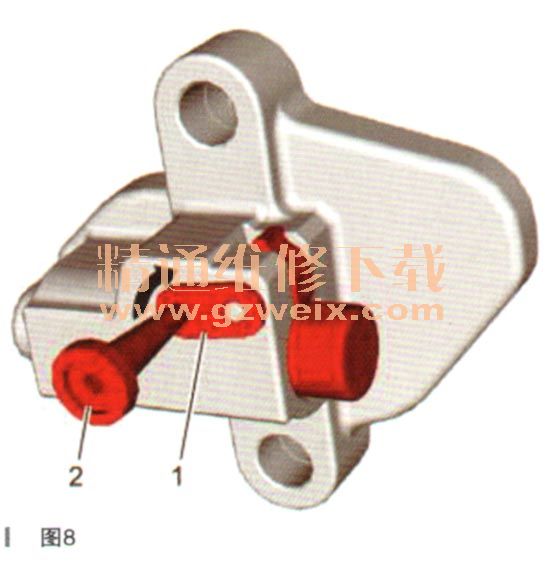

    ④向活塞施加张力，直到旋转杆
  （如图8中1所示）转回到锁止位置，此时，旋转杆上的孔与张紧器壳体上的孔对齐。
    ⑤使用合适的固定销（如图8中2所示）将杆固定在此位置。

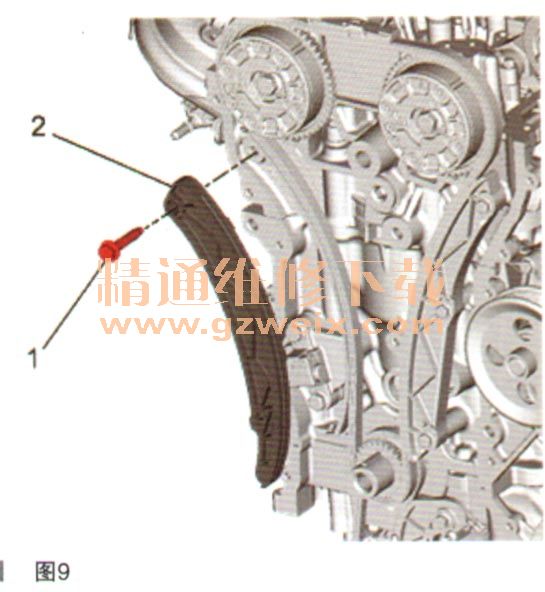

    （11）拆下正时链条张紧器蹄片螺栓（如图9中1所示）

      （12）拆下正时链条张紧器蹄片（如图9中2所示）。
      （13）确保工具正确固定。

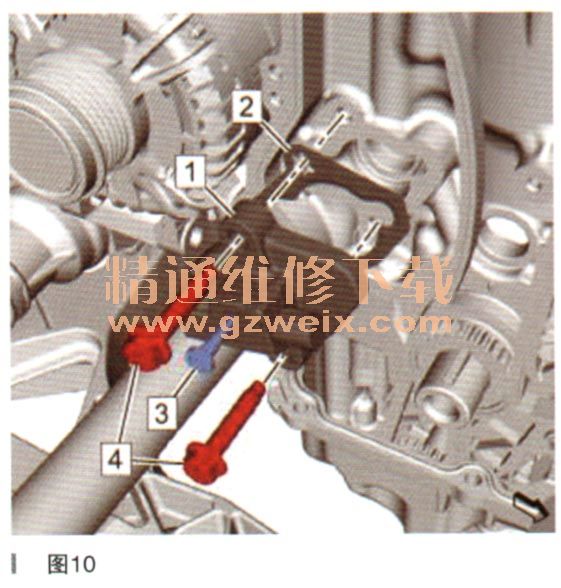

      （14）拆下正时链条张紧器螺栓（如图10中4所示）。

     （15）拆下正时链条张紧器（如图10中1所示）
     （16）拆下并报废衬垫（如图10中2所示）。

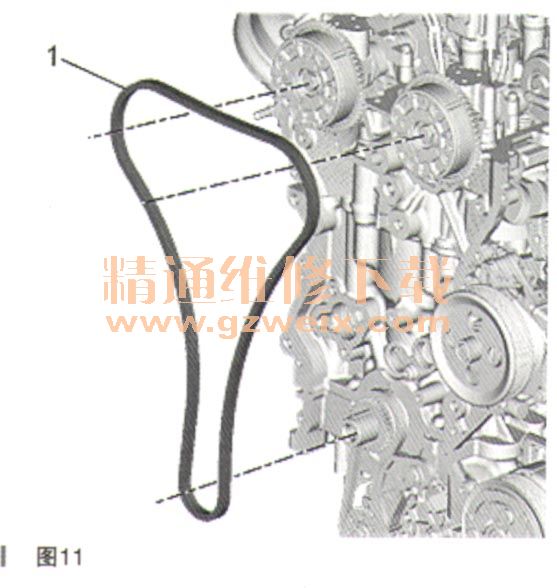

      （17）拆下正时链条（如图11中1所示）。
