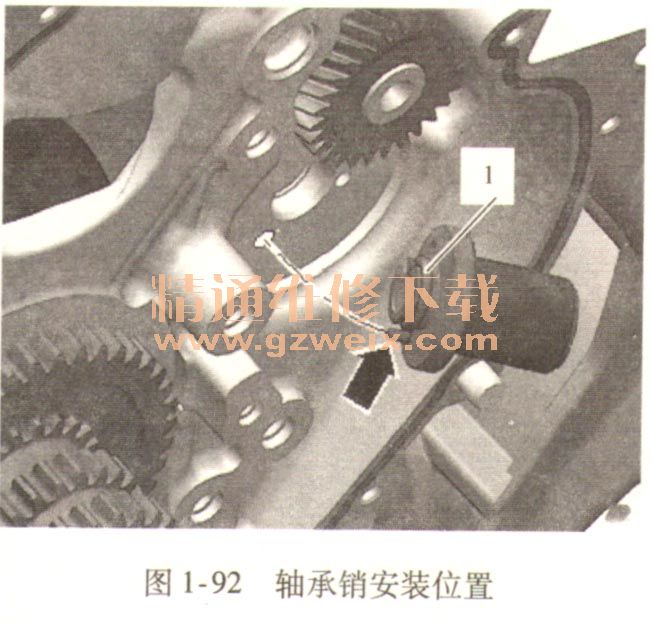

更换O形圈1并用机油浸润。轴承销的定位销(见图1-92中箭头)必须插入气缸体的孔中。安装前轴承销要用机油浸润。
中间轴齿轮必须更换,否则啮合齿间的间隙将无法达到要求,而有损坏发动机的危险。新的中间轴齿轮外部有涂层,当工作一段时间之后涂层将会磨损,啮合齿侧的间隙将会自动达到要求。
进气凸轮轴侧的平衡轴上的标记必须位于新中间轴齿轮上的标记(见图1-93中箭头)之间。
按照下列步骤拧紧新的固定螺栓:
1)用扭力扳手预紧螺栓(图1-93中1)至10N·m。
2)旋转中间轴齿轮。中间轴齿轮不允许有间隙,否则必须再次松开并重新拧紧。
3)用扭力扳手拧紧至30N·m。
4)继续将螺栓旋转90°。
2.发动机正时检查
1)拆卸正时链上部盖板。

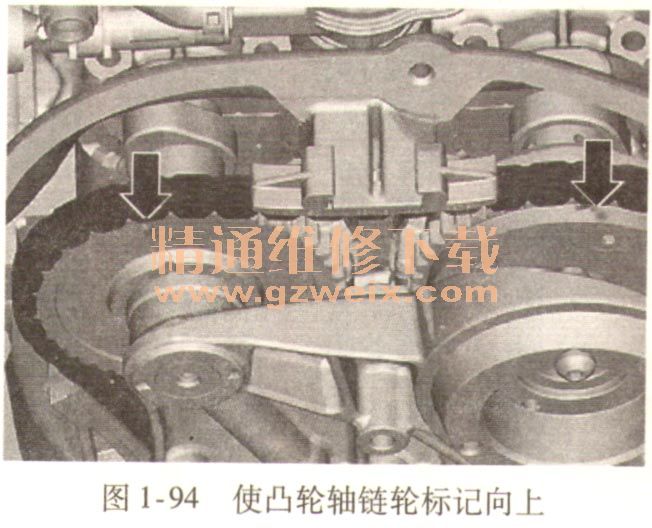

2)用止动工具T10355或CT10355缓慢转动带轮直至凸轮轴链轮上的标记(见箭头)指向的上方,见图1-94。
3)拆卸第1缸火花塞。
4)尽可能将千分表适配器T10170或T10170A拧入火花塞中。

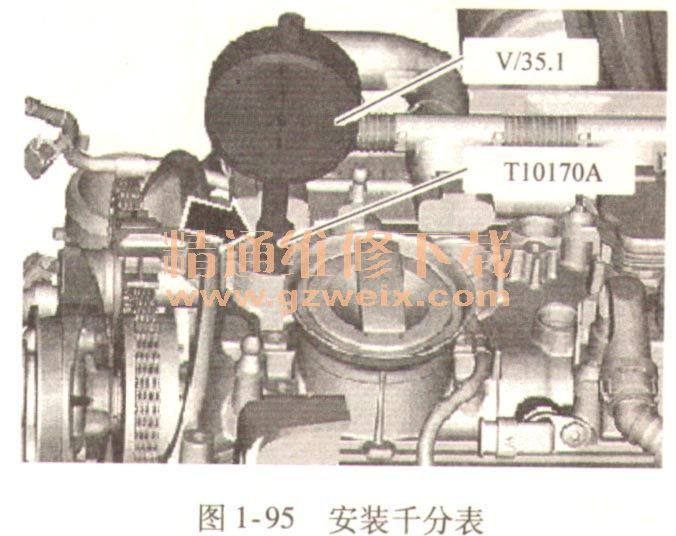

5)使用延长件T10170 /1或T10170 A /1尽可能插入千分表V/35. 1,并使用自锁螺母(见箭头)将其固定到位,见图1-95。
6)缓慢地以发动机工作时曲轴运转方向旋转曲轴,直至千分表V/35. 1指针达到最大偏转位置。一旦指针达到最大偏转位置(若继续转动曲轴,千分表将以相反的方向回转),活塞则处于“上止点”。
注意:如果曲轴已被旋转至超过“上止点”,应以发动机工作时的曲轴运转方向转动曲轴2圈,禁止以其工作运转的相反方向回转曲轴!

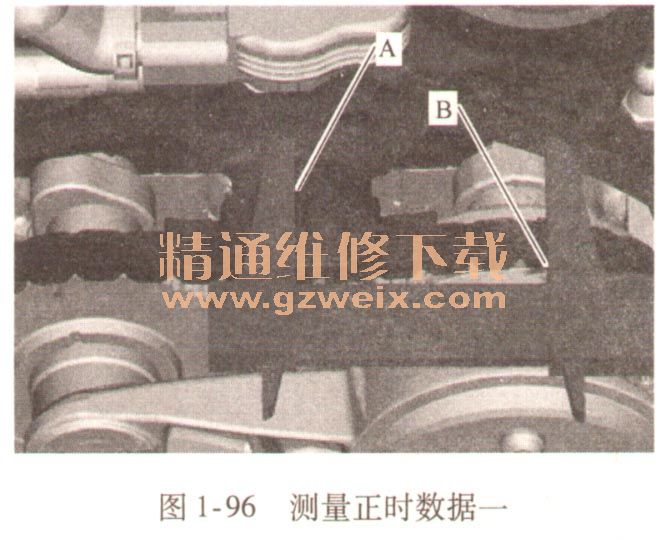

7)如图1-96所示,测量气缸盖凸起左侧外缘A与进气凸轮轴链轮上的标记B的距离。额定值:61~64mm。

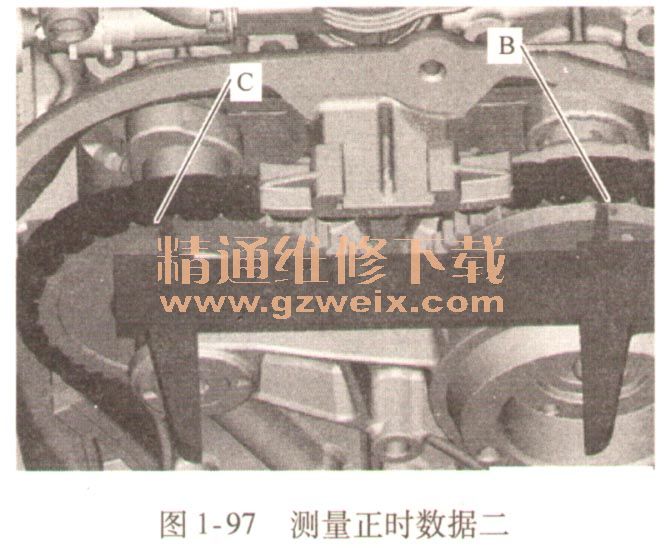

8)如果达到了额定值,测量进气凸轮轴链轮上的标记B与排气凸轮轴链轮上的标记C之间的距离,见图1-97。额定值:124~126mm。如果发现测量值不在额定范围内,重新安装正时链条。
