简述吉利帝豪EV300动力电池
来源:本站整理  作者:佚名  2019-01-12 09:18:47

①动力电池的下电操作。
a.打开前机舱盖,断开低压蓄电池负极连接线。
b.拆卸手动维修开关。
②举升车辆,顶住动力电池。
a.按照规定要求将车辆举升,注意举升机举升点不要支撑在动力电池上。
b.使用移动举升平台支撑住动力电池。
相关资料:2017年吉利帝豪EV300维修手册(含电路图)
③拆卸动力电池冷却水管。
a.断开动力电池进、
出水管与动力电池的连接
b.断开动力电池出水管与热交换器的连接。
c.断开动力电池进水管与电子冷却
水泵的连接。
d.断开动力电池进水管与电池膨胀罐软管的连接。

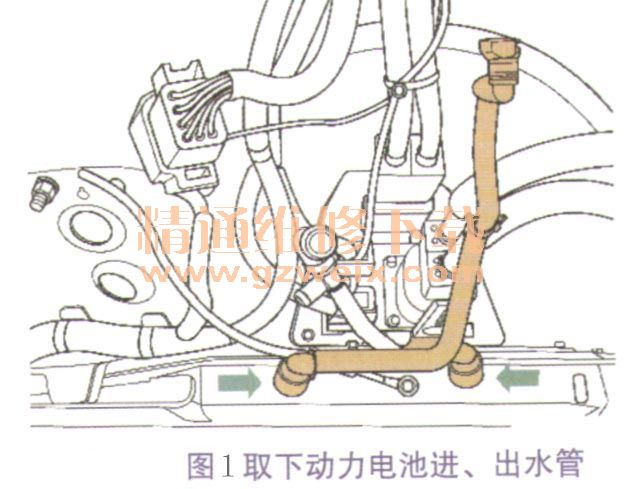

e.如图1所示取下动力电池进、出水管。

④拆卸动力电池连接线。

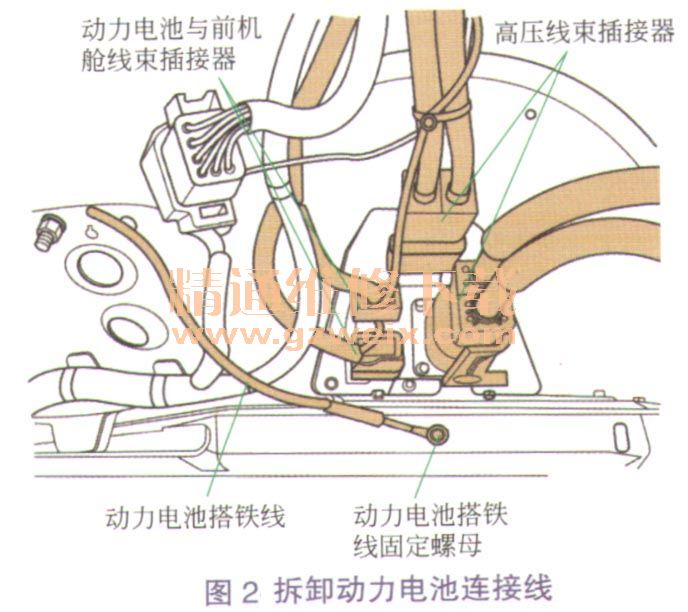

a.断开图2所示动力电池的两个高压线束插接器

b.断开图2所示动力电池与前机舱线束的两个线束插接器
c.断开图2所示动力电池搭铁线固定螺母,断开动力电池搭铁线。
⑤拆卸动力电池。
a.拆卸如图3所示动力电池后部的3个固定螺栓。

    b.如图4所示,分别拆卸动力电池前部2个固定螺栓和左右各7个固定螺栓。

c.缓慢下降移动举升平台,将动力电池从车身上拆卸下来。

(一)快换锁与快换提醒
    北汽电动车EU系列车型分为两种:出租车版和长续航版。出租车版和长续航版的动力电池有所不同。为满足出租车的运营需求,出租车版的动力电池带有快换功能。在车型上设计了快换锁和快换提醒功能。
   (1)快换锁
    为了确保动力电池与快换支架安装可靠,当快换锁未锁到位时,整车控制器发出下电指令,禁止车辆启动行驶。
   (2)快换提醒
    当执行快换电池操作时,整车控制器强制动力电池下电,确保零负荷更换电池。
   (3)快换锁控制原理

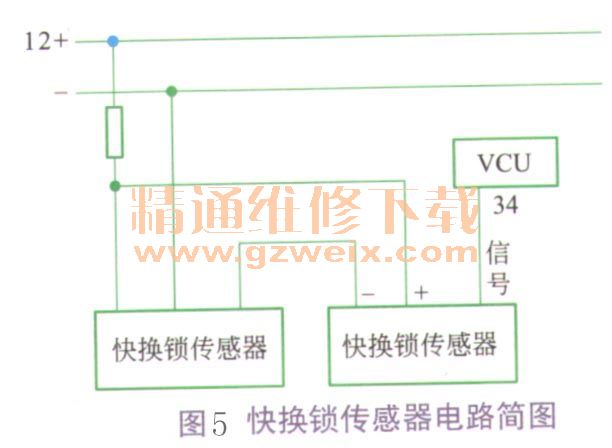

    快换锁内有两个霍尔传感器串联在一起监控快换锁的状态,当整车控制器监测到高电位时切断动力电池高压输出。快换锁传感器电路简图如图5所示。

   (4)快换提示传感器
    在车辆底盘左侧快换支架上有一个快换提示传感器,当有磁铁接近快换提示传感器时,传感器输出0v信号,整车控制器监测到0v信号立即发出指令切断动力电池主继电器,强制下电。快换提示传感器电路简图如图6所示。
