2011~2016大众帕萨特1. 8T CEAA发动机正时校对方法
来源:本站整理  作者:佚名  2019-01-11 08:56:57



    3.正时链单元拆卸方法
    1)用拆卸工具CT 10352/1拆下控制阀。控制阀是左旋螺纹。
    2)旋出螺栓,并取下轴承座。

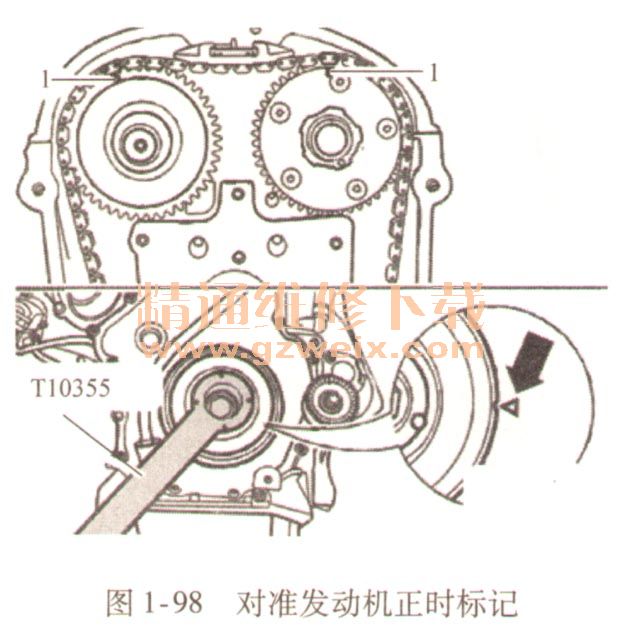

    3)用止动工具T10355将减振盘/带轮旋转到位置“上止点”。注意减振盘/带轮上的切口必须与正时链下部盖板的箭头标记相对。凸轮轴上的标记(1)必须指向上方,如图1-98所示。

    4)拆下正时链下部盖板。
    5)按下压机油泵链条张紧器上的张紧弹簧,并用定位销T40011锁定,拆卸机油泵链条张紧器。
    6)从曲轴链轮上取下机油泵链条。
    7)如图1-99箭头所示旋出螺栓。

    8)目前有多种型号的链条张紧器装载在发动机上,必须根据实际情况进行操作。
    A.型号1

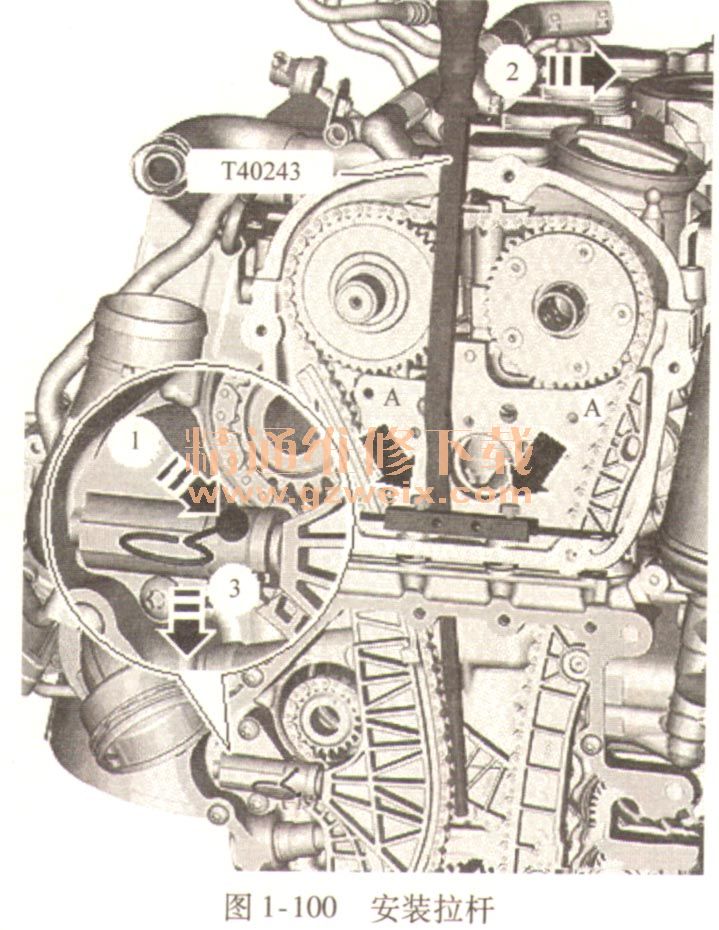

    以下操作部件及位置见图1-100。

    ①安装拉杆T40243或CT 40243,拧紧螺栓(见箭头A)。
    ②将定位销T40011或CT40011插入链条张紧器中箭头1,沿箭头3方向稍微撬开链条张紧器锁块,并保持在该位置。避免损坏张紧器!继续操作时需格外小心。
    ③缓慢沿箭头2方向推动拉杆T40243或CT40243,并保持该位置。

    ④使用定位销T40011或CT40011锁定链条张紧器。
    B.型号2

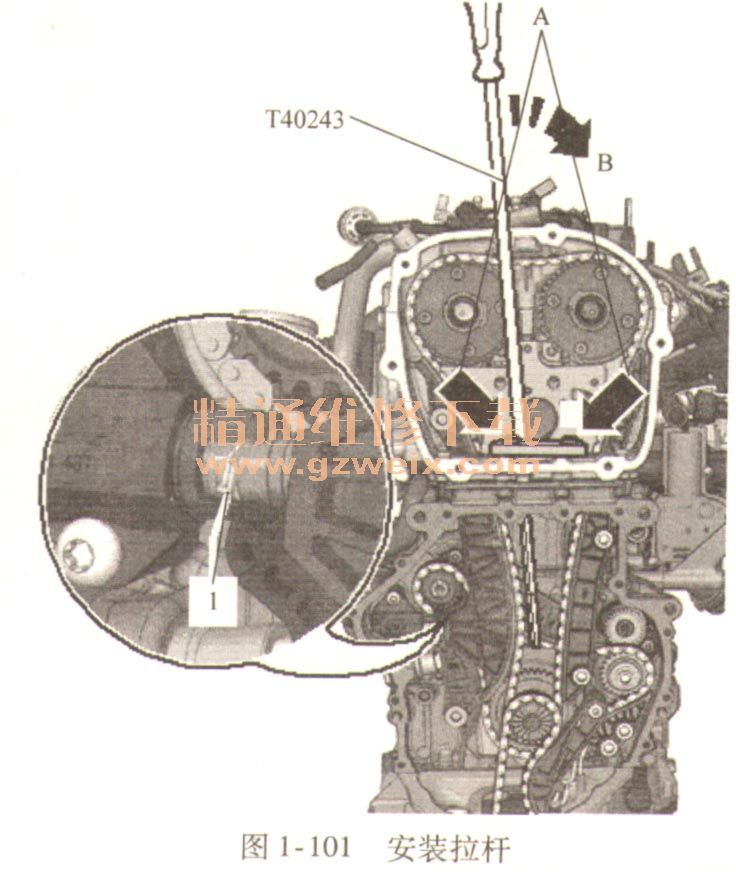

    以下操作部件及位置见图1-101。

    ①安装拉杆T40243或CT 40243,拧紧螺栓(见箭头A)。
    ②按压链条张紧器卡簧1并保持,使其直径增大。
    ③缓慢沿箭头B方向推动拉杆T40243或CT40243,并保持该位置。

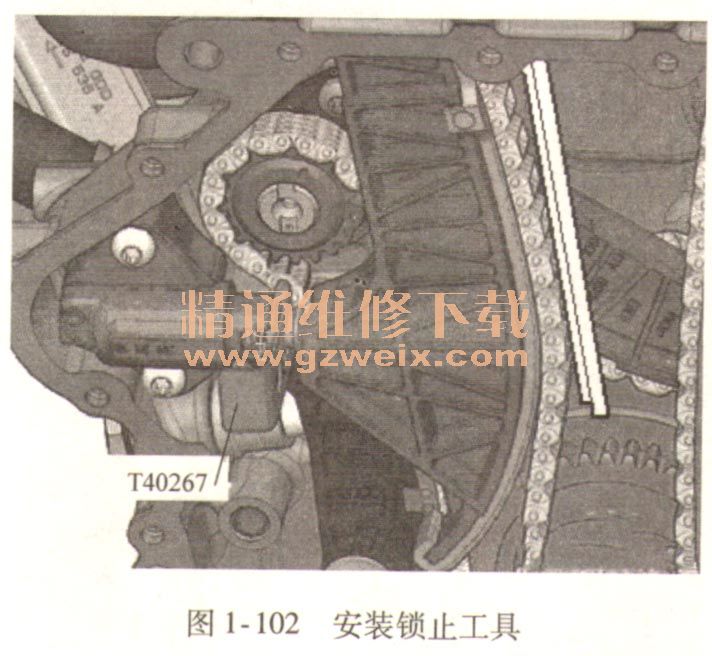

    ④如图1-102所示,使用锁止工具T40267或CT 40267锁定链条张紧器。

    C.所有车型
    ①拆下拉杆T40243或CT 40243。

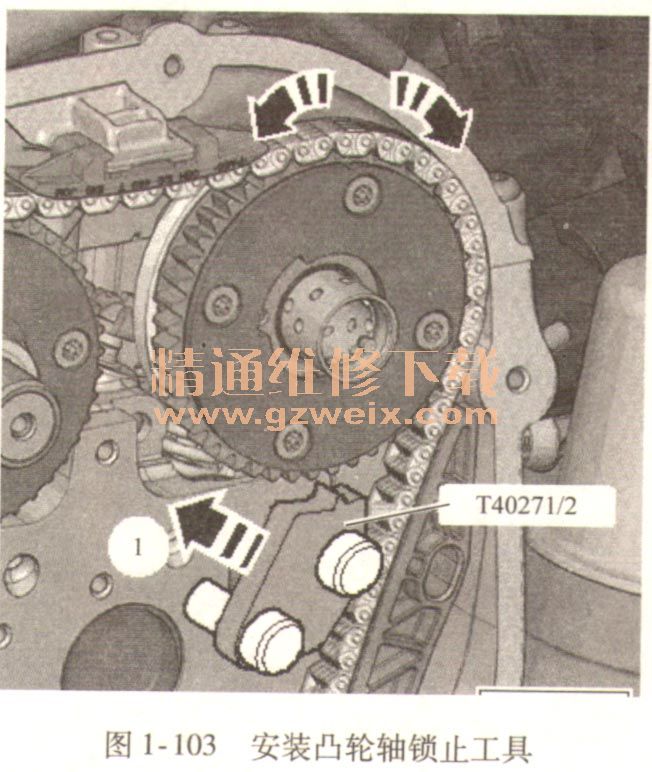

    ②将凸轮轴锁止工具T40271/2或CT 40271/2用螺栓固定至气缸盖,并沿箭头1方向按压,使其上齿能够与进气凸轮轴链轮齿啮合。如有必要,可稍微旋转进气凸轮轴。如图1-103所示。

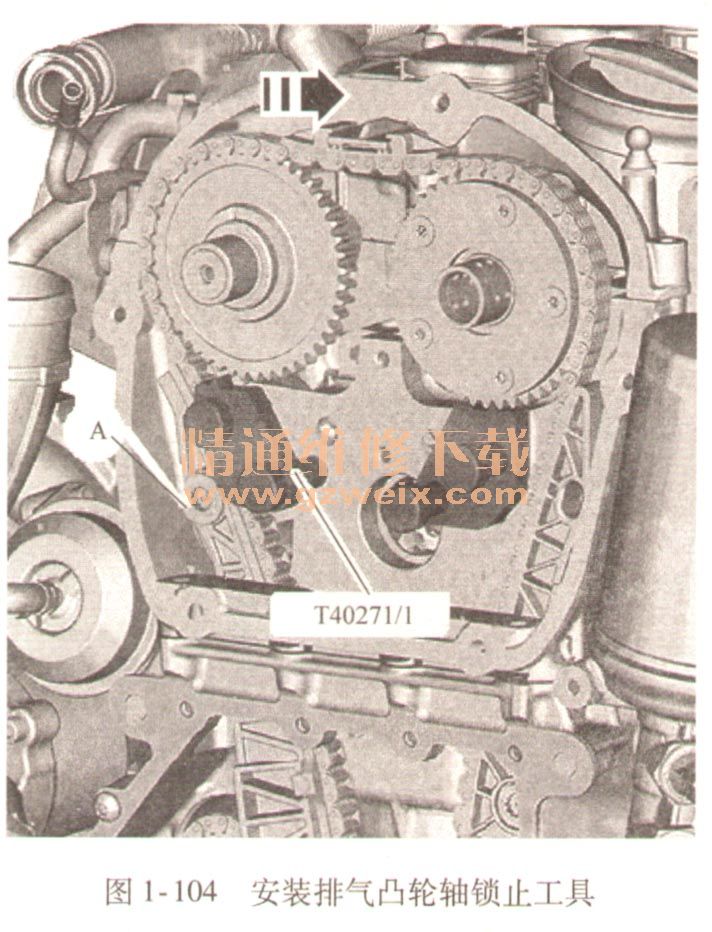

    ③将凸轮轴锁止工具T40271/1或CT 40271/1用螺栓固定至气缸盖。沿顺时针方向(见箭头)把持住凸轮轴,如图1-104所示。

    ④旋出导向螺栓A,并拆下导轨。继续以顺时针方向把持住排气凸轮轴,以防止链条跳齿。如图1-104所示。
    ⑤沿箭头1方向按压凸轮轴锁止工具T40271/1或CT 40271/1,使其上齿能够与排气凸轮轴链轮齿啮合。如有必要,可稍微以顺时针方向旋转排气凸轮轴。此时,链轮之间的凸轮轴正时链必须处于“松弛”状态。如图1-105所示。

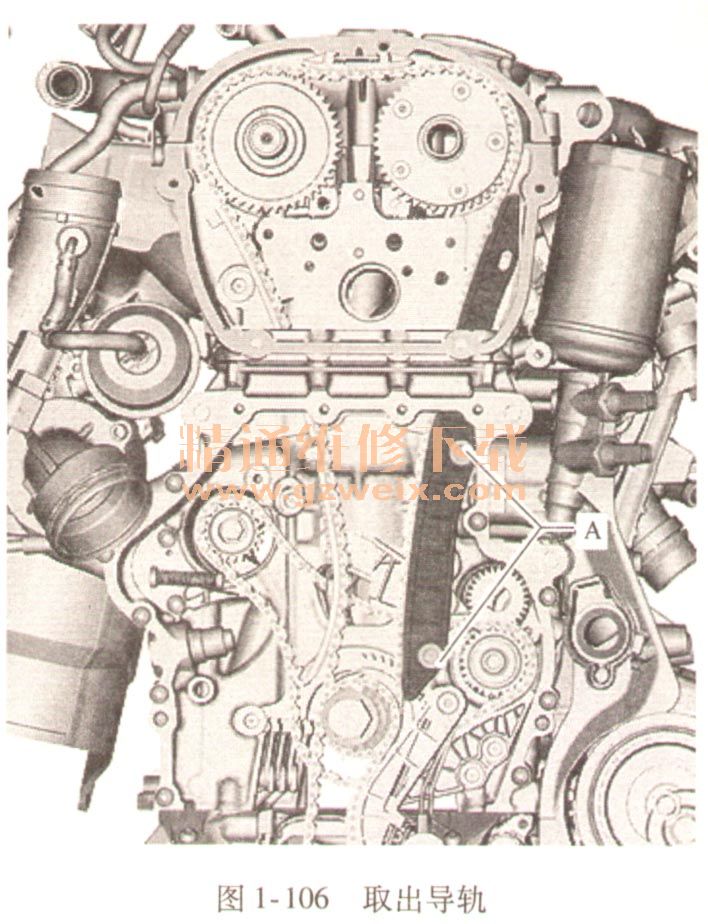

    ⑥如图1-106所示,旋出导向螺栓A,拆下凸轮轴正时链导轨。

    9)拆下正时链。
