4．正时链单元安装步骤
    注意：以下工作步骤必须在一个工作程序内完成，因此需要两名人员进行操作。凸轮轴正时链上的有色链节必须对准凸轮轴链轮上的标记。
    1）将凸轮轴正时链放到排气凸轮轴上，使凸轮轴正时链上的有色链节对准排气凸轮轴链轮上的标记，如图1-107所示。

    2）转动TSI发动机进气凸轮轴调整工具SVW 9002，使凸轮轴正时链上的有色链节对准进气凸轮轴链轮上的标记。
    3）同时转动TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW 9002，使正时链上的有色链节对准曲轴链轮上的标记。凸轮轴正时链上的有色链节对准曲轴链轮上的标记后，将TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW 9002把持住再进行下一步操作。
    4）安装凸轮轴正时链的导向夹板，拧紧两个导向螺栓，安装链条张紧器的固定螺栓，取下定位销T40011。
    5）松开并取TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW 9002。
    6）安装轴承座，并用螺栓固定。
    7）安装正时链下部盖板。
    8）安装正时链上部盖板。
    9）安装多楔带张紧装置。
    5．平衡轴正时链单元拆装
    1）拆卸凸轮轴正时链。
    2）旋出平衡轴正时链的链条张紧器螺栓1。
    3）旋出导向螺栓2、3和4，如图1-108所示。

    4）取下平衡轴正时链。
      图1-108拆卸平衡轴正时链张紧器与导向轨

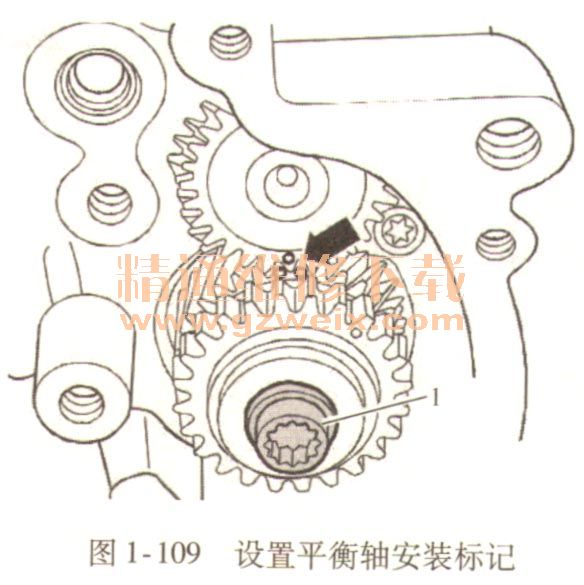

    5）旋转中间链轮／进气凸轮轴的平衡轴。如图1-109所示，使进气凸轮轴的平衡轴上的标记位于中间链轮上的标记之间。

    6）安装平衡轴正时链。如图1-110所示，使平衡轴正时链上的有色链节分别对准曲轴链轮上的标记和进／排气凸轮轴的平衡轴链轮上的标记。

    7）安装平衡轴正时链的导向夹板，旋入导向螺栓并固定。
    8）安装链条张紧器。
    9）再次检查中间链轮／进气凸轮轴的平衡轴上的标记。
    10）再次检查平衡轴正时链的标记。其余的安装以拆卸的相反顺序进行。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
