2．正时链单元安装步骤
1）安装曲轴链轮并更换一个新摩擦垫圈。
2）如图8所示，安装左右侧滑轨螺栓，力矩：12N·m。

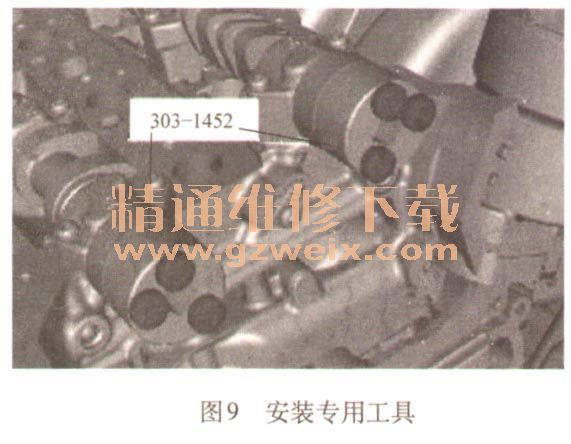

3）将专用工具安装到每个凸轮轴上，见图9。专用工具：303-1452，安装螺栓，力矩：10N.m。

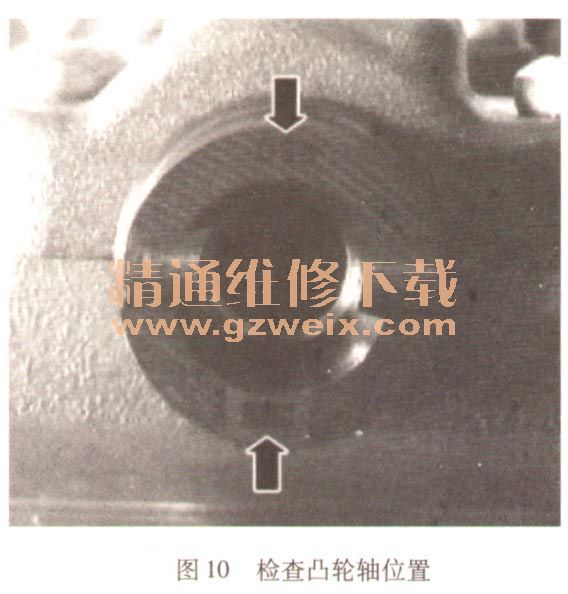

4）检查凸轮轴位置，如果位置不在如图10所示的位置，小心地旋转凸轮轴。
5）如图11所示，将专用工具303-1445安装到凸轮轴的后部，确保键槽正确定位到每个凸轮轴的每个槽中。
6）使用合适的工具，小心顺时针滚动凸轮轴，然后逆时针滚动。旋转专用工具锁定螺母，直至凸轮轴中没有移动空间为止，见图12。重复步骤3）～6），安装其他
气缸盖上的凸轮轴。切勿过度旋转凸轮轴。用手指拧紧蝶形螺母。未能遵守这一指令可能造成元件损坏。
7）与可变气门正时（VVT ）装置一起安装正时链条。不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到振动或跌落，则必须更换可变气门正时装置。注意：现阶段不要拧紧。
8）确保所有正时链条的对齐标记都处在图13所示的位置。
9）安装左侧正时链张紧臂，螺栓力矩：25N·m。
10）确保张紧器活塞完全伸出，见图14。然后在安装前压下，并使用销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机。
