11）安装左侧张紧器，力矩：10N·m。在此阶段切勿松开正时链条张紧器锁定销。
    12）与可变气门正时装置一起安装正时链条。不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到振动或跌落，则必须更换可变气门正时装置。注意：现阶段不要拧紧。
    13）确保所有正时链条的对齐标记都处在图15所示的位置。

    14）安装右侧张紧臂，螺栓力矩：25N·m。
    15）确保张紧器活塞完全伸出。然后在安装前压下，并使用销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机。
    16）安装右侧张紧器，力矩：10N·m，在此阶段切勿松开正时链条张紧器锁定销。
    17）拔出左右正时链张紧器的锁定销。
    18）确保张紧器完全展开。切勿入为用力展开。
    19）松开机油吸入管并将其放在一边。

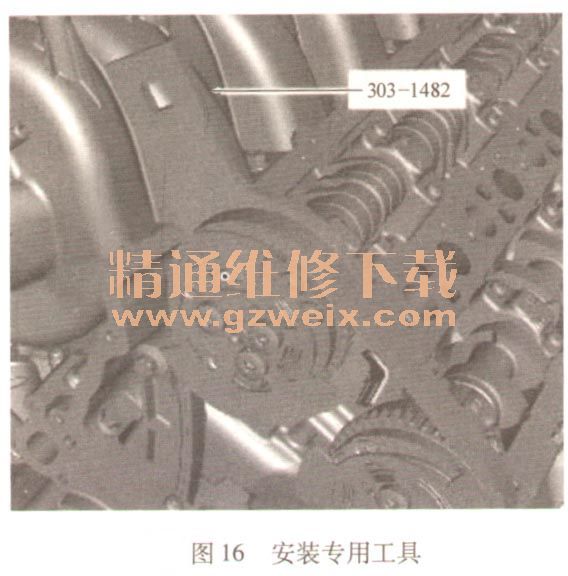

    20）如图16所示安装专用工具。专用工具：303-1482。

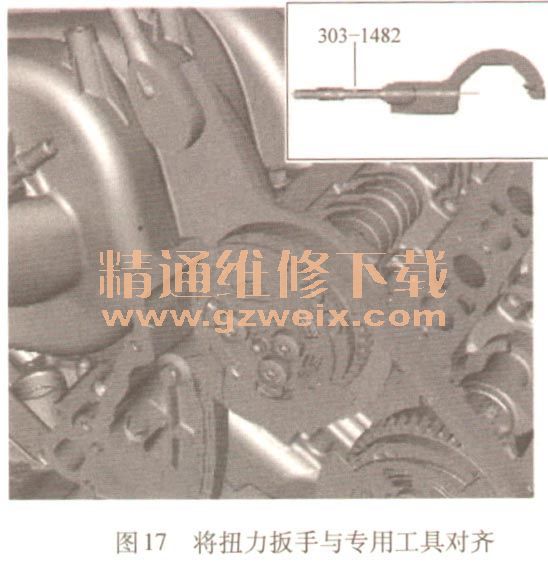

    21）向专用工具端部施加力矩。确保按图17所示将扭力扳手与专用工具对齐。把扭力扳手安装到专用工具上。力矩：35N·m。

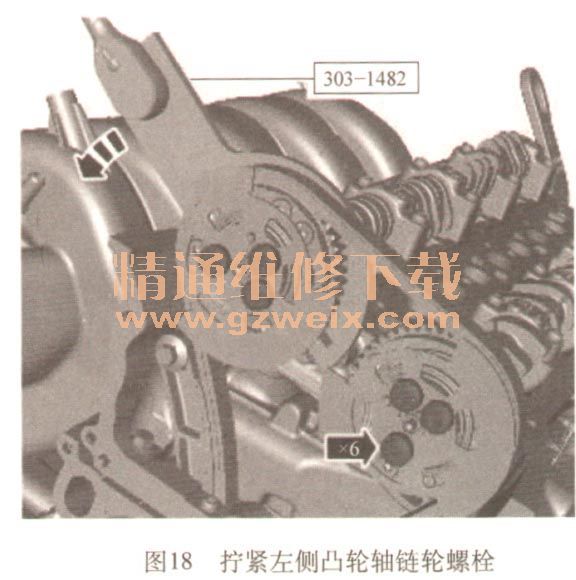

    22）在拧紧可变气门正时螺栓时确保拧紧扳手不移动。确保首先拧紧排气可变气门正时装置螺栓，见图18。力矩：32N·m，专用工具：303-1482。

    23）安装机油吸入管。力矩：10N·m。
    24）如图19所示安装专用工具。专用工具：303-1482。

    25）向专用工具端部施加力矩。确保将扭力扳手与专用工具对齐。把扭力扳手安装到专用工具上。力矩：35N·m。
    26）在拧紧可变气门正时螺栓时，确保拧紧扳手不移动。确保首先拧紧进气可变气门正时装置螺栓。力矩：32N·m。
