2014年菲亚特菲翔1. 4T THP发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-13 14:57:46

    1.正时带拆卸步骤

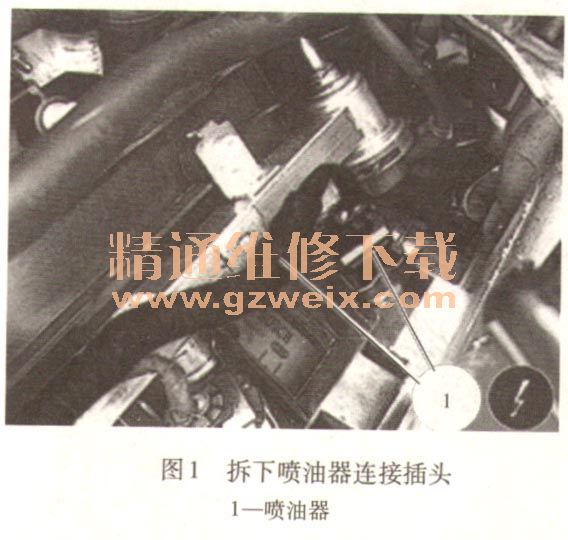

    1)如图1断开4缸喷油器的电气接头,并将相关的线束移开。

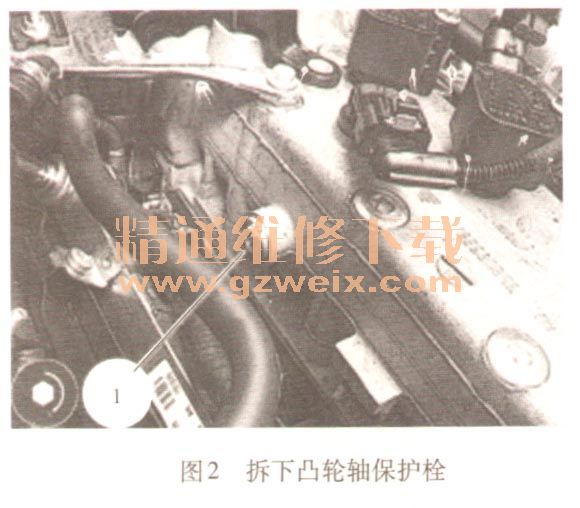

    2)如图2所示拆下凸轮轴保护栓1,进气侧。

    3)如图3所示,朝正常旋转方向旋转曲轴,并安装凸轮轴正时工具。

    专用工具:1860985000定位销凸轮轴正时模板。

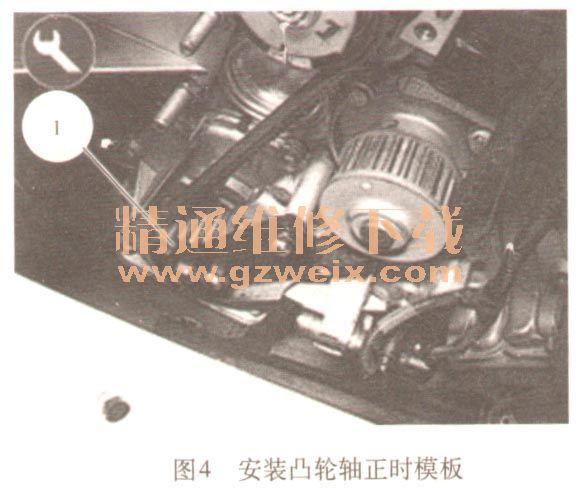

    4)如图4所示,安装凸轮轴正时模板1。

    专用工具:2000004500曲轴正时模板。
    5)如图5所示,松开螺母1a,移动张紧器并拆下正时带1b。

[1] [2]  下一页
