比亚迪E6纯电动汽车系统结构原理（四）
来源：汽车维修与保养  作者：佚名  2019-02-13 14:55:56

十七、比亚迪E6电路图

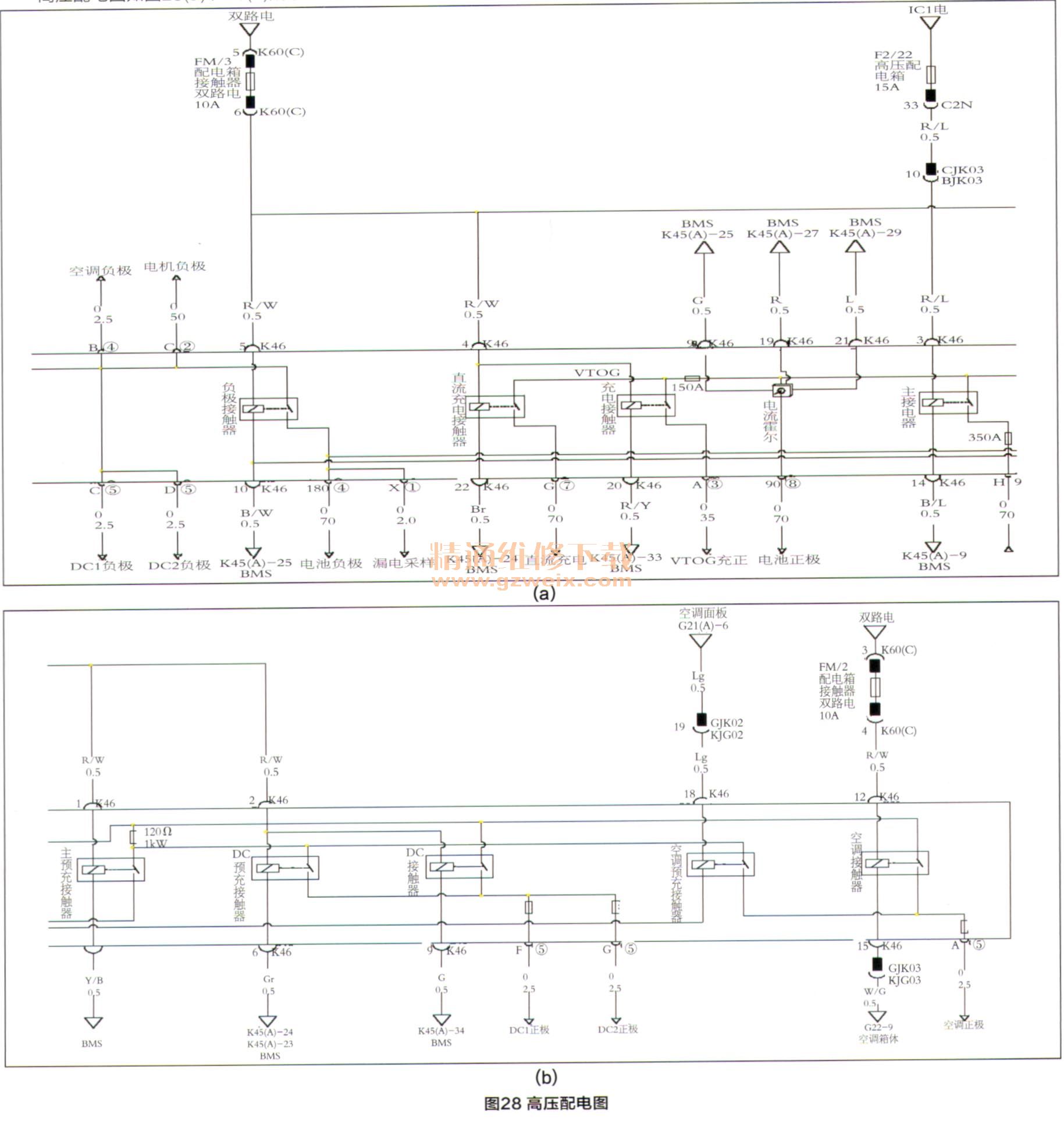

1．高压配电图
高压配电图如图28（a）、28（b）所示。

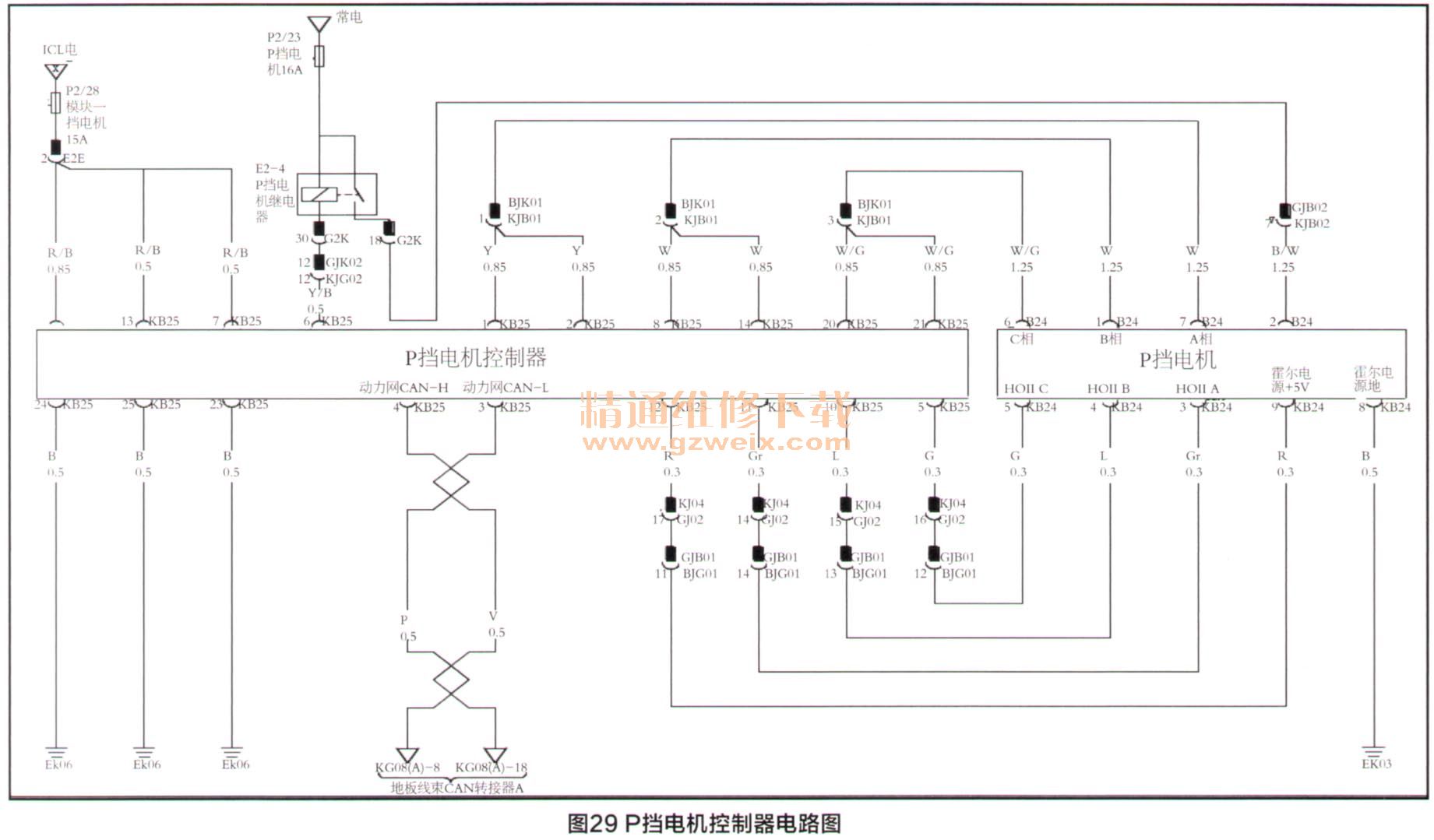

2.P挡电机控制器电路图
P挡电机控制器电路图如图29所示。

3. DC-DC转换电路图
    DC-DC转换电路图如图30所示。
