如果没有,转动曲轴一圈360°)并对准。
(27)按操作拆卸曲轴皮带轮。
①拆卸后盖板并设置环形挡块[SST:KV 10118600 (J-48641)](如图6所示中A)。

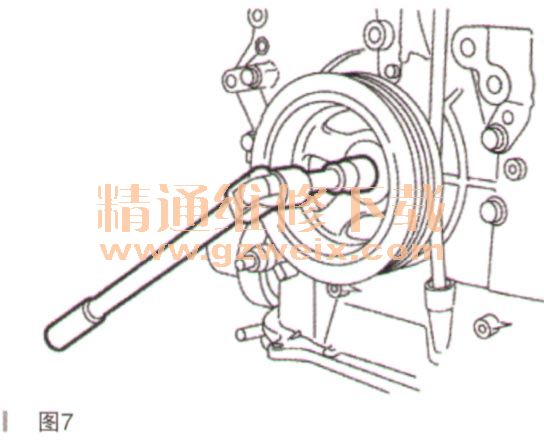

②松开曲轴皮带轮螺栓并旋转螺栓座面距其原始位置10mm,如图7所示。警告:千万不要拆卸曲轴皮带轮螺栓,因为它用于合适的拉杆支撑点。

③在曲轴皮带轮的孔上放置合适的拉动工具并拉动曲轴皮带轮,如图8所示。警告:千万不要在曲轴皮带轮外围安装合适的拉动工具,因为这会损坏内部阻尼器。

(28)拆卸油盘(下部)。

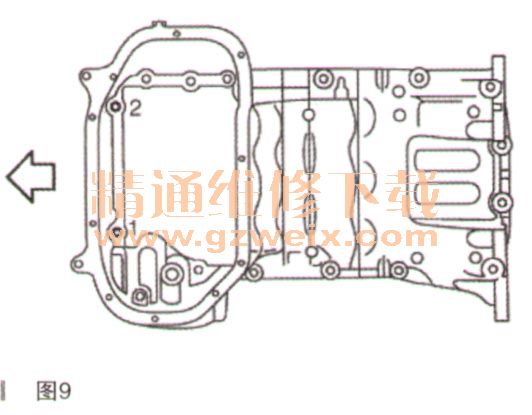

(29)用动力工具松开油盘(上部)前面的两个安装螺栓,如图9所示。

(30)按操作拆卸前正时链箱。
①按如图10所示相反顺序松开安装螺栓。

②在前正时链条箱顶部的凹槽中插入合适的工具(A),如图11所示。

③通过移动合适的工具来撬开箱子。使用密封切割器[SSTKV 10111100 (J-37228)]切割液体用于拆卸的垫圈。
警告:不要使用螺丝刀或类似的物品。
拆卸后,小心地处理前正时链箱,它不能在负载下倾斜或翘曲。

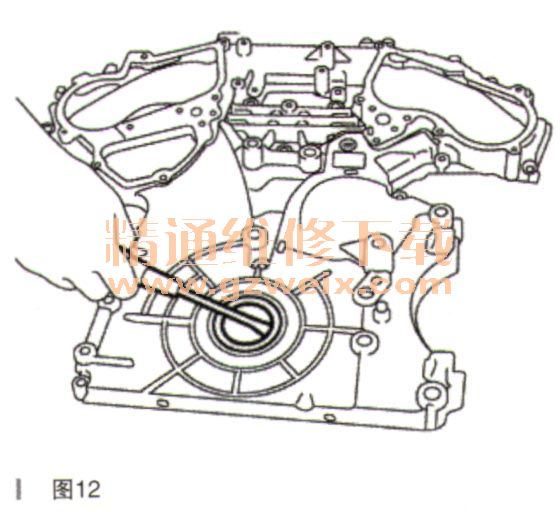

(31)使用合适的工具从前正时链条箱中拆卸前油封,如图12所示。

·使用螺丝刀进行拆卸
警告:切勿损坏前正时链条箱。
