(32)从后正时链条箱中拆卸O形环(如图13中1所示)。

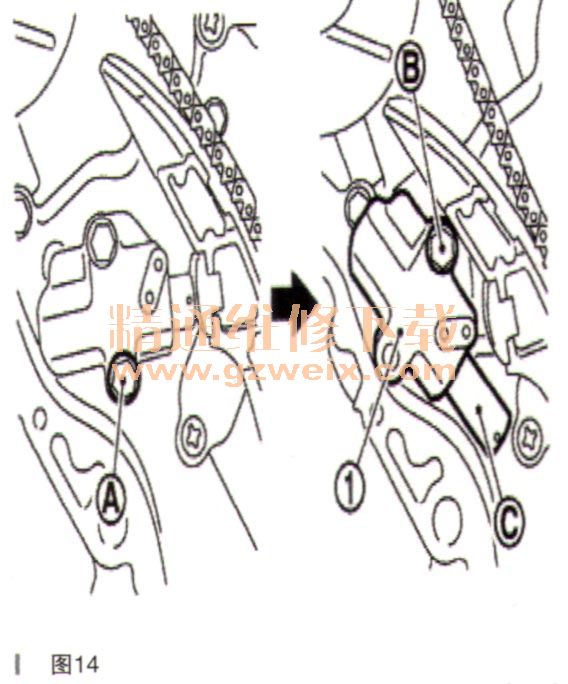

(33)按如下操作拆卸正时链条张紧器(初级)(如图14中1所示)。

①拆卸下安装螺栓(如图14中A所示)。
②慢慢松开上部安装螺栓(如图14中B所示),然后转动正时上部安装螺栓上的链条张紧器(初级),以便柱塞(如图14中C所示)完全膨胀。
注:即使柱塞完全膨胀,它也不会从正时链条张紧器(初级)壳体上掉下来。
③拆卸上部安装螺栓,然后拆卸正时链条张紧器(初级)。
(34)拆卸内部链条导轨(如图15中1所示)、松弛导轨(如图15中2所示)和张紧器导轨(如图15中3所示)。

( 35)拆卸正时链(初级)和曲轴链轮。警告:在拆卸正时链(初级)后,千万不要单独转动曲轴和凸轮轴或阀门,以免撞击活塞头。
(36)操作拆卸正时链(次级)和凸轮轴链轮。
①将合适的止动销(如图16中C所插入到正时链张紧器(次级)。

注:使用大约0.5mm直径的硬质金属销。
②拆卸凸轮轴链轮(排气)安装螺栓。
用扳手固定凸轮轴(排气)的六边形部分来松开安装螺栓。
③拆卸凸轮轴链轮(进气)安装螺栓。固定六边形部分,用扳手松开驱动轴(如图17中A所示)的安装螺栓。

④连同凸轮轴链轮一起拆卸正时链(次级)。
(37)用刮刀把前后正时链条箱和油盘(上部)上的旧液体垫圈刮掉,如图18所示。警告:切勿让垫片碎片进入油盘。

(38)从螺栓孔和螺纹上拆卸旧的液体垫圈,如图19所示。

2.安装
警告:不要重复使用O形环。
注:如图20所示显示了安装部件时正时链上的匹配标记与对应的正时链轮匹配标记之问的关系。

(1)检查销钉(如图21中A所示)和曲轴键(如图21中1所示)是否位于图中位置(1号汽缸压缩TDC时)。
