2．凸轮轴正时链拆装步骤
（1）拆卸步骤
1）拆下正时链下部盖板。
2）如图24所示，将扳手T40049拧紧在曲轴后部，为此使用2个用于从动盘的旧螺栓（图24中箭头）。
调节销T40060带有一个平面部位2，凸轮轴与气缸盖的标定孔略微错开时，该平面有助于插人调节销。首先插人调节销，使销子1垂直于凸轮轴轴线。为了达到正确的上止点位置，必须把销子1转动90°（图25中箭头），以便其垂直于凸轮轴轴线，见图25。
3）使用扳手T40049将曲轴转到上止点：

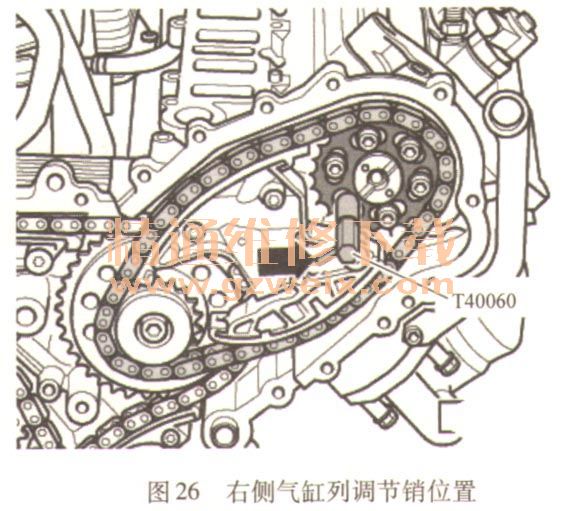

4）检查两个气缸盖的凸轮轴是否在上止点位置上：凸轮轴必须能够用调节销T40060锁定。调节销T40060上的销子（图26中箭头）必须垂直于气缸列1（右侧）上凸轮轴的中心轴，见图26。调节销T40060上的销子（图27中箭头）必须垂直于气缸列2（左侧）上凸轮轴的中心轴，见图27。
5）从油底壳上部件中拧出上止点标记处的螺旋塞，为此使用带有球头的长内六角扳手。

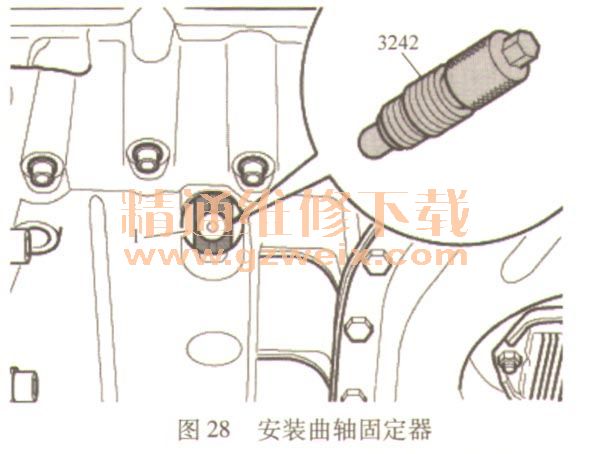

6）如图28所示，将固定螺栓3242用20N-m的力矩在孔中拧紧，必要时稍微来回转动曲轴1，以便完全对准螺栓。
7）为防止割伤用绝缘带包住直径3. 3mm钻头的尖端和切割刃。
8）如图29所示，沿箭头方向按压左侧凸轮轴正时链的链条张紧器的张紧轨，并用直径3. 3mm的钻头（图29中位置1）锁定链条张紧器。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为重新安装用颜色通过箭头标记凸轮轴正时链的转动方向。
9）从两根凸轮轴中取出调节销T40060。
10）拧下螺栓并取下张紧轨。
11）拧下滑轨螺栓和一凸轮轴链轮螺栓。
12）取下左侧凸轮轴链轮、滑轨和凸轮轴正时链。
13）为防止割伤，用绝缘带包住直径3. 3mm钻头的尖端和切割刃。
14）将右侧凸轮轴正时链的链条张紧器滑轨向图30中箭头方向压，并用直径3. 3 mm的钻头（图30中位置1）卡住链条张紧器。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为重新安装用颜色通过箭头标记凸轮轴正时链的转动方向。
15）拧下链条张紧器螺栓以及凸轮轴链轮螺栓。
16）取下右侧凸轮轴链轮、链条张紧器和凸轮轴正时链。
