（2）安装步骤
    1）将曲轴用固定螺栓3242固定在上止点位置。
    2）检查两个气缸盖的凸轮轴是否在上止点位置上。凸轮轴必须能够用调节销T40060锁定。

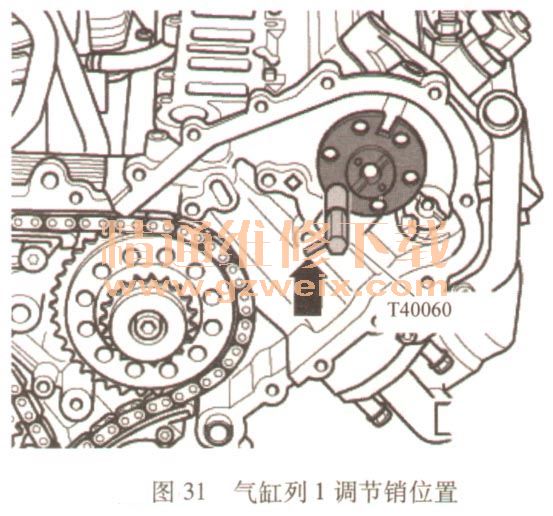

    调节销T40060上的销子（图31中箭头）必须垂直于气缸列1（右侧）上凸轮轴的中心轴，见图31。

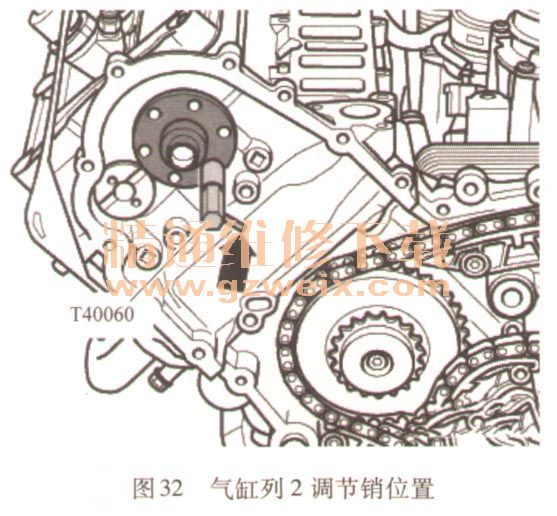

    调节销T40060上的销子（图32中箭头）必须垂直于气缸列2（左侧）上凸轮轴的中心轴，见图32。

    3）从两根凸轮轴中取出调节销T40060。
    如果凸轮轴无法锁定，可以通过适配接头T40061略微校正其位置，为此把凸轮轴链轮螺栓旋入凸轮轴中。
    4）安装左侧凸轮轴正时链与凸轮轴链轮、滑轨和张紧轨。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。
    5）拧紧滑轨和张紧轨的螺栓1和3。
    6）松动拧入凸轮轴链轮的两个螺栓2。
    凸轮轴链轮必须还能在凸轮轴上转动并且不得翻倒。

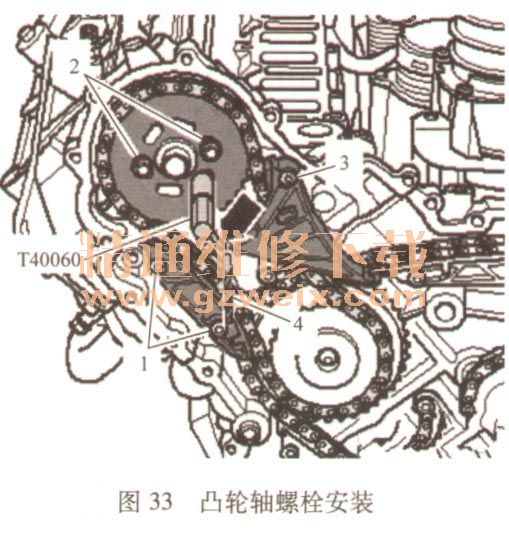

    7）用调节销T40060锁定左侧凸轮轴。调节销T40060中的销子（图33中箭头）必须垂直于凸轮轴的中心轴。
    8）将钻头4从标定孔中拉出，以便松开左侧链条张紧器。
    以上部件位置见图33。

    9）安装右侧凸轮轴正时链与凸轮轴链轮和链条张紧器。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。

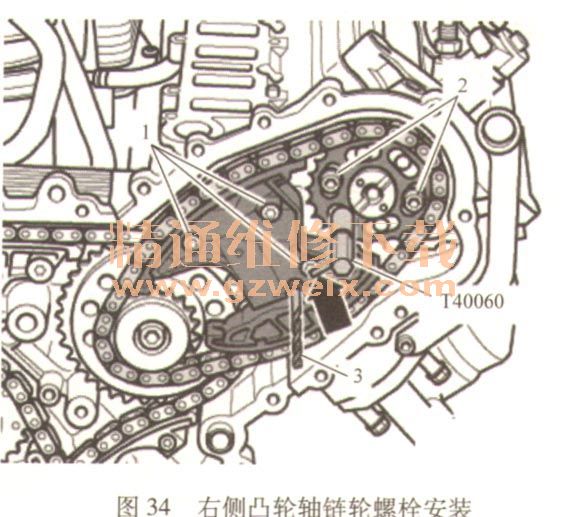

    10）拧紧链条张紧器的螺栓1，见图34。

    11）松动拧入凸轮轴链轮的两个螺栓2。凸轮轴链轮必须还能在凸轮轴上转动并且不得翻倒，见图34。
    12）用调节销T40060锁定右侧凸轮轴。调节销T40060中的销子（图34中箭头）必须垂直于凸轮轴的中心轴，见图34。
    13）将钻头3从标定孔中拉出，以便松开右侧链条张紧器。以上部件位置见图34。

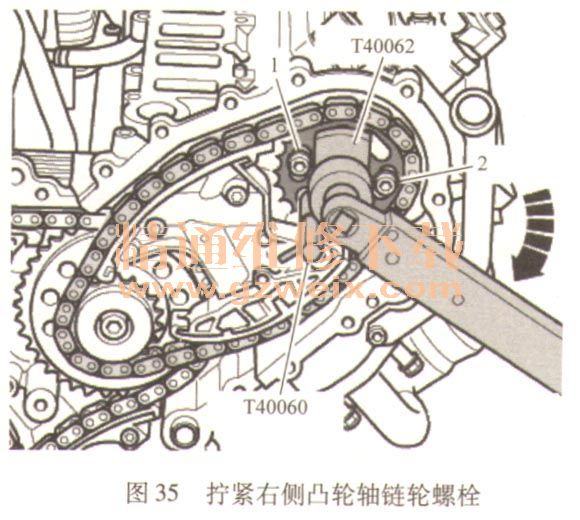

    14）用适配接头T40062和扭力扳手以20N·m的力矩沿图35中箭头方向预紧右侧凸轮轴链轮并保持预紧力。
    15）拧紧螺栓1和2，见图35。

    16）取下适配接头T40062和调节销T40060。
    17）拧紧右侧凸轮轴链轮的其余螺栓。
    18）以同样方法安装左侧凸轮轴链轮。
    19）将用于上止点标记的螺旋塞拧入油底壳上部件内。
    20）安装正时链下部盖板。
