2010~2017年北京奔驰E级2. 0T M274.920发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-22 09:47:55

    1.正时链单元更换
    1)分开蓄电池搭铁线。
    2)拆下带凸轮轴调节器的凸轮轴,凸轮轴调节器留在凸轮轴上。
    3)分开正时链1。
    4)检查张紧轨5:如果磨损或存在外部损坏,更换张紧轨5。
    5)检查滑轨(3、6):如果磨损或存在外部损坏,更换滑轨(3、6) 。
    6)拉入新的正时链1。
    7)铆接正时链1。
    8)安装带凸轮轴调节器的凸轮轴,只有在检查凸轮轴的基本位置后,才能安装气缸盖罩。
    9)在安装链条张紧器4的情况下,检查凸轮轴的基本位置,如有必要,则进行校正。
    10)连接蓄电池搭铁线。

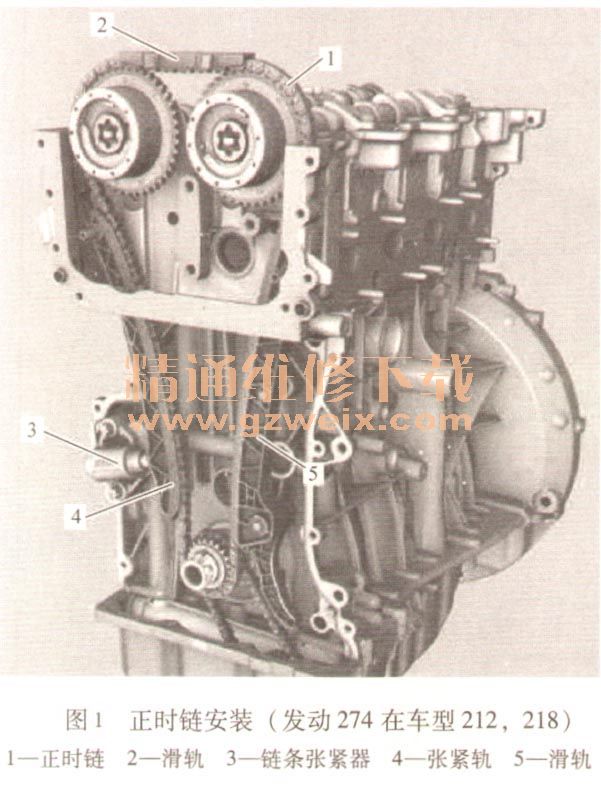

    以上部件位置如图1所示。

    2.发动机正时检查
    1)拆下凸轮轴上的两个霍尔传感器。
    2)通过曲轴中央螺栓沿发动机转动方向转动发动机,直到位于1号气缸的点火上止点(TDC),带轮/减振器上的上止点(TDC)标记必须与正时箱盖罩上的定位缘对齐。

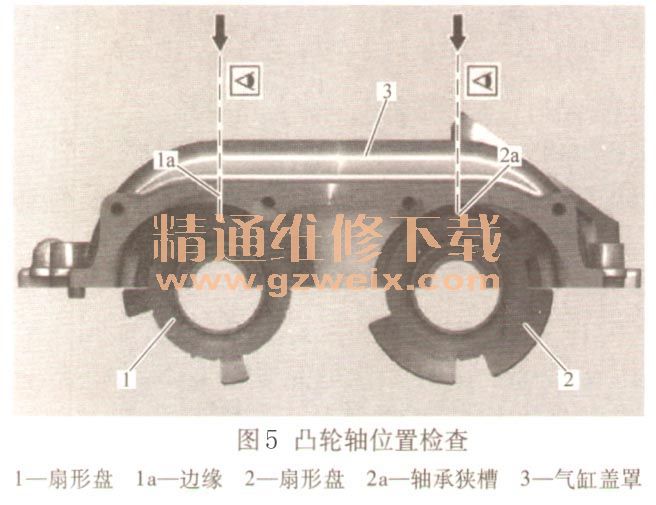

    3)检查凸轮轴的基本位置:通过在气缸盖罩(3)的霍尔传感器开口上进行目视检查来检查凸轮轴的基本位置。若要检查排气凸轮轴调节,在霍尔传感器开口的中央必须可以看到扇形盘1扇形段的边缘1a。若要检查进气凸轮轴调一节,扇形盘2的轴承狭槽2a必须位于在霍尔传感器开口的中央。如果基本位置不正确:设置凸轮轴的基本位置。
    以上部件位置如图2、图3所示。




    4)按照拆卸的相反顺序进行安装。
    3.发动机正时调整
1)拆下右侧气缸盖罩3。
    2)拆下凸轮轴调节器。
    3)通过曲轴中央螺栓沿发动机转动方向转动发动机,直到达到1缸的压缩行程上止点(TDC),带轮/减振器上的上止点(TDC标记必须与正时箱盖罩上的定位缘对齐。
    4)将凸轮轴转至基本位置如果在排气凸轮轴上,扇形盘1的部分扇形边缘la和扇形盘2上的轴承狭槽2a垂直向上,则凸轮轴处于基本位置。
    5)安装压紧工具(01a、01b)拧入螺钉/螺栓04,直至轴承座03平放在气缸盖上。
    6)检查凸轮轴的基本位置如果在排气凸轮轴上,扇形盘1的部分扇形边缘la和扇形盘2上的轴承狭槽2a垂直向上,则凸轮轴处于基本位置。
    7)安装支架(02a、02b)不适用于将排气凸轮轴或进气凸轮轴固定就位,这会导致支架(02a、02b)发生损坏并还可能导致正时不正确,只能使用套筒,或将螺钮螺栓(N 000000005561)与盘(A604990 0040)配套使用,转动排气凸轮轴和进气凸轮轴。否则,会损坏排气凸轮轴和进气凸轮轴。为将支架(02a、02e)安装到压紧工具(01a)上,要使用套筒或将螺钉/螺栓(N000000005561)与盘(A604990 0040)配套使用,转动排气凸轮轴和进气凸轮轴(如有必要)。
    8)安装凸轮轴调节器,然后用手拧紧控制阀,安装链条张紧器后先将控制阀完全拧紧。在安装凸轮轴调节器或正时链时,确保曲轴不会转动。
    9)安装链条张紧器。
    10)将控制阀拧紧至最终力矩。
    11)将支架(02a、02b)从压紧工具01a上分开,压紧工具(01a,01b)安装在气缸盖上。
    12)松开压紧工具(01a、01b)处的螺钉/螺栓04,直至可以转动凸轮轴,压紧工具(01a、01b)安装在气缸盖上。
    13)通过曲轴中央螺栓沿发动机转动方向转动发动机两圈,直到1号气缸到达压缩行程上止点(TDC),带轮/减振器上的上止点(TDC)标记必须与正时箱盖罩上的定位缘对齐。
    14)用手将螺钉/螺栓(04)拧紧到压紧工具(01a、01b)上,拧入螺钉/螺栓(04),直至轴承座03平放在气缸盖
    15)检查凸轮轴基本位置;为此,将支架(02a、02b)安装到压紧工具01a上,必须在未插入工具的情况下,用手将支架(02a、02b)安装到凸轮轴的六角部分上,直至支架(02a、02b)平放在压紧工具01a上,否则会损坏支架(02a、02b),从而导致正时设置不正确。
    如果不能安装支架(02a、02b),则必须从操作步骤2开始重复工作流程。
    16)拆下支架(02a、02b)和压紧工具(01a,01b)。
    17)安装气缸盖罩3。

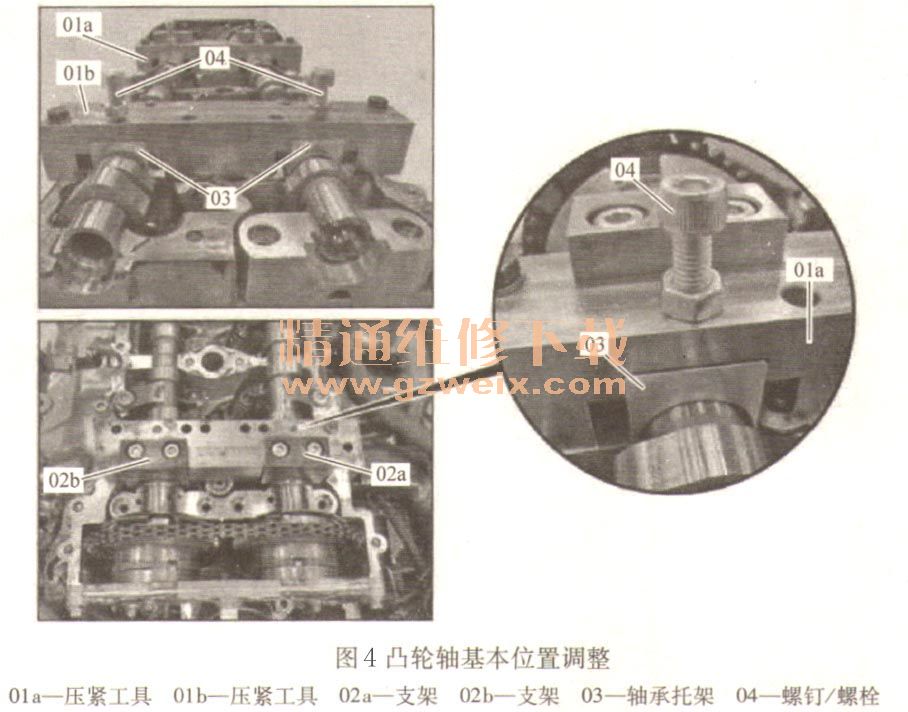

    以上步骤涉及部件及位置见图4、图5。




相关资料:2018年5月奔驰维修系统WIS
