福特锐界2.3T ECOBOOST发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-22 09:53:03

    1.正时链条拆卸
    1)将挂空档的车辆置于起重机上。
    2)拆下高压燃油泵驱动装置。
    3)拆除发动机前盖板。

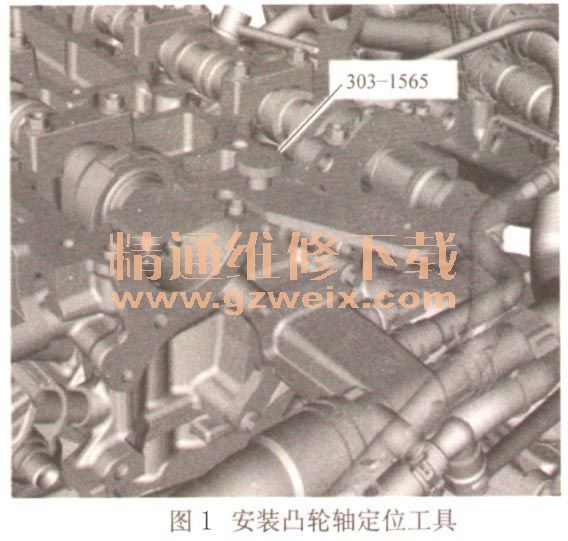

    4)如图1所示,安装专用工具303-1565:凸轮轴定位工具。

    5)使用呆扳手防止部件转动,松开凸轮轴VVT组件螺栓,见图2。

    6)同样方法松开另一侧紧固螺栓。

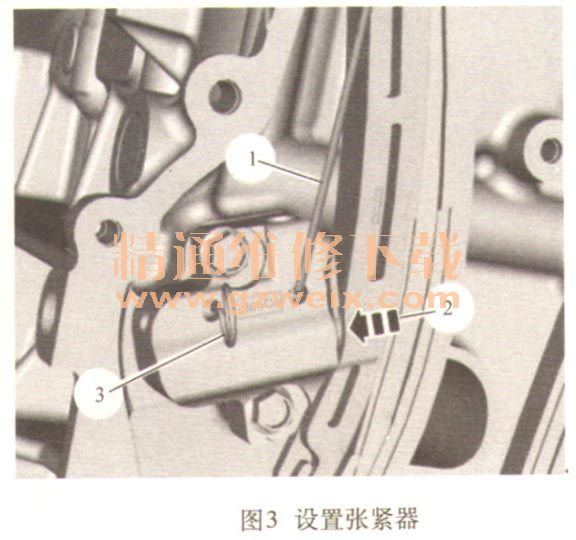

    7)使用专用工具,释放或保持棘轮机构。当棘轮机构保持在松开位置,将正时链臂推向拉紧器方向,压紧张紧器。将固定销插入孔内保持住拉紧器,见图3。

    8)拆下张紧器的2个紧固螺栓并取下张紧器
    9)拆下正时链导板,张紧器臂螺栓并取下部件,拆下正时链条,见图4。
