2．正时链单元安装步骤
    注意：切勿重复使用O形圈。
    图10显示了每个正时链条上的匹配标记，与相应的安装了部件的链轮上的匹配标记之间的关系。

    1）检查曲轴键是否朝上。
    2）采用以下步骤，按图9所示顺序拧紧装配螺栓，并安装平衡单元。注意如果重复使用装配螺栓，安装之前必须检查其外径。
    ①在螺纹和固定螺栓的底面上涂抹新的发动机机油。
    ②拧紧1-5号螺栓。规定力矩：42. 0 N·m。
    ③拧紧6号螺栓。规定力矩：36. ON·m。
    ④顺时针拧紧1号至5号螺栓120°（固定角度拧紧）。
    注意：使用角度扳手［（SST: KV 10112100（A）〕检查拧紧角度。切勿靠目视检查做出判断。
    ⑤再顺时针旋转6号螺栓90°（固定角度拧紧）。
    ⑥完全松开所有螺栓。注意在这一步骤中，按如图9所示的相反顺序松开螺栓。
    ⑦重复步骤②-⑤。

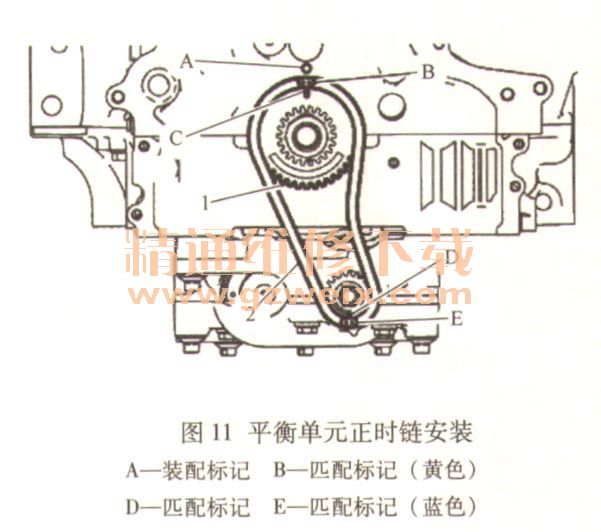

    3）安装曲轴链轮1和平衡单元正时链条2,见图11。检查曲轴链轮是否位于缸体和曲轴链轮C结合顶部的装配标记A上。安装时对齐各链轮和平衡单元正时链条上的匹配标记。

    4）安装平衡单元正时链条张紧器。小心切勿使各链轮和正时链条的匹配标记滑动。安装后，确认匹配标记未滑动，然后拆下限位销并松开张紧器套筒。
    5）安装正时链条和相关零件。进行安装，使每个链轮和正时链条上的匹配标记对齐，见图10。安装链条张紧器前后，再次检查匹配标记是否没有滑动。安装链条张紧器后，拆下限位销并检查张紧器是否移动自如。
    注意：配合标记对准后，用手将其固定从而保持其对准状态。为避免错齿，在前盖安装前，切勿转动曲轴和凸轮轴。安装链条张紧器前，可以改变各链轮上正时链条匹配标记的位置以便对齐。
    6）在前盖上安装前油封。
    7）按以下步骤安装前盖，注意切勿重复使用O形圈。
    ①在缸盖和缸体上安装O形圈。
    ②使用胶管挤压器（通用维修工具）以连续点状的方式涂抹液态密封胶到前盖上，如图12所示。
