请使用原厂液态密封胶或同等产品。位置不同，应用说明也不同。
    C－2.6～3. 6mm；D－ψ3. 4～4. 4 mm；F－35. 7mm在此区域内涂抹液态密封胶ψ6. 0～7. 0mm。G－179. 6mm；H－35. 5mm；I－31. 3 mm在此区域内涂抹液态密封胶ψ6.0～7. 0mm。
③检查正时链条和各链轮的匹配标记是否仍然对齐。然后安装前盖。注意小心不要因与曲轴的前端干涉而损坏前油封。
    ④按照图13所示数字的顺序拧紧装配螺栓。

    ⑤拧紧所有螺栓后，按如图13所示的数字顺序重新拧紧至规定力矩。
    注意：务必擦干净溢出到表面的液态密封胶以固定油底壳。
    拧紧力矩；M10螺栓----49. 0N·m；M6螺栓----12. 7N·m。
    8）在凸轮轴链轮之间安装链条导轨。
    9）按如下步骤拆卸气门正时控制盖：
    ①如拆卸，则将气门正时控制电磁阀安装至气门正时控制盖上。
    ②将新的油环安装在气门正时控制盖背部的凸轮轴链轮（进气）插入点上。
    ③将新O形圈安装到前盖上。
    ④如图14所示，使用胶管挤压器（通用维修工具）以连续点状的方式在气门正时控制盖上涂抹液态密封胶D，如图14所示。

    请使用原厂液态密封胶或同等产品。注意应在涂抹液态密封胶后的5min内进行安装。切勿重复使用O形圈。

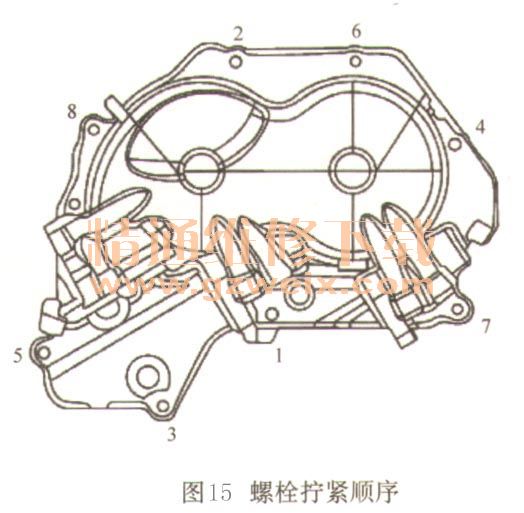

    ⑤按照图15所示数字的顺序拧紧装配螺栓。

    10）通过对齐曲轴键插入曲轴带轮。在以塑料锤装上曲轴带轮时，请轻敲它的中心部位（非四周位置）。
    注意：安装时请保护前油封唇缘部分避免任何损坏。
    11）拧紧曲轴带轮螺栓。用带轮固定器（通用维修工具）固定曲轴带轮，并拧紧曲轴带轮螺栓。
    按以下步骤执行定角度拧紧。
    ①在曲轴带轮螺栓的螺纹和座面上涂抹新的发动机机油。
    ②拧紧曲轴带轮螺栓。规定力矩：42. 1 N·m。

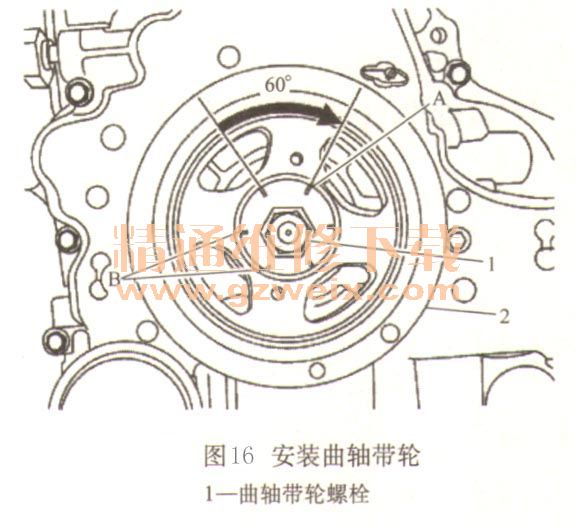

    ③在曲轴带轮2上作一个油漆标记A，使其与螺栓法兰上六个容易识别的角度标记都匹配。
    ④再顺时针旋转60°（固定角度拧紧）。移动一个角度标记B来检查拧紧角度，见图16。

    12）按照与拆卸相反的顺序安装所有拆卸的零件。
