3．正时带的安装

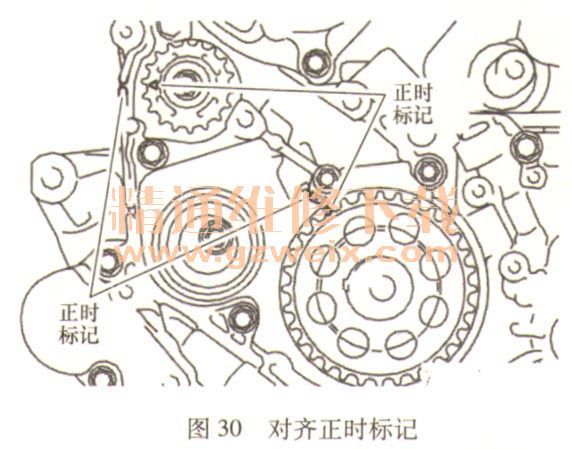

    1）将曲轴链轮和平衡轴链轮上的正时标记与前壳体上的标记对齐，见图30。

    2）将正时带安装到曲轴链轮和平衡轴链轮上。在张力侧应无松弛。

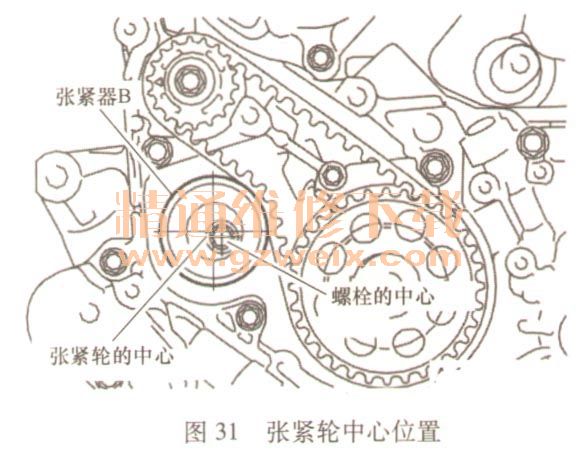

    3）确保张紧轮中心和螺栓中的位置如图31所示。

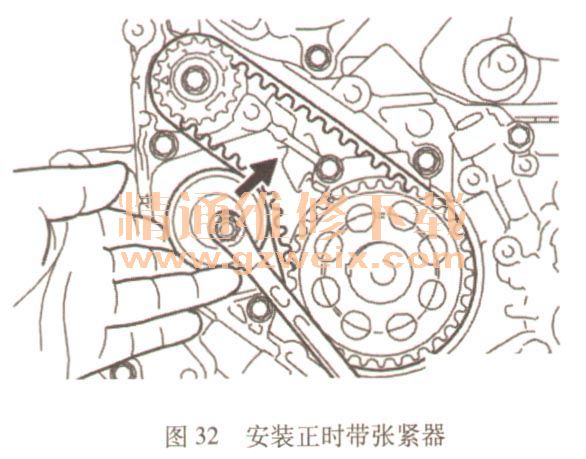

    4）用手指给正时带的张紧侧施加足够的张力的同时，按箭头的方向移动张紧器，见图32。在此情况下，拧紧螺栓固定张紧器。拧紧螺栓时，小心防止张紧轮轴与螺栓一起转动。如果轴和螺栓一起转动，则正时带会过度张紧。

    拧紧力矩：（19±3） N·m。
    5）检查确认链轮上的正时标记与前壳体上的正时标记对齐。

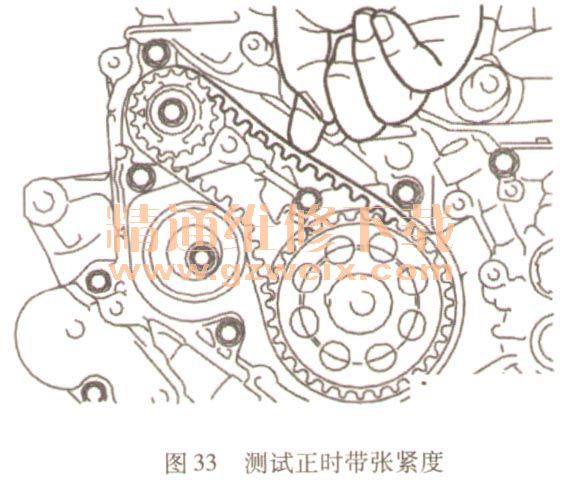

    6）如图33所示，用食指压正时带的中心。螺栓必须偏离8～12mm 。
