2012~2013年东南三菱戈蓝2. 4L 4G69发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-07 10:10:49




    4.正时带单元安装步骤

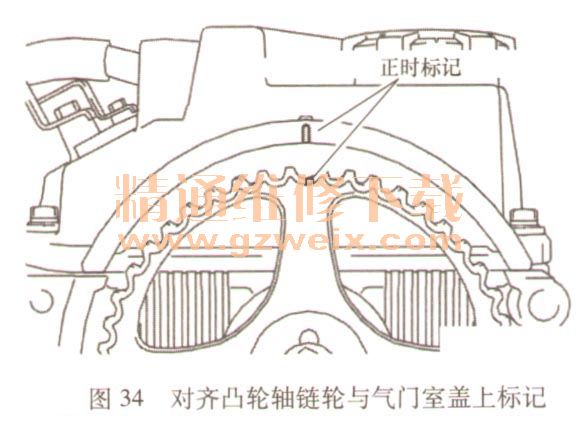

    1)对齐凸轮轴链轮上的正时标记与气门室盖上的正时标记,见图34。

    2)对齐凸轮轴链轮上的正时标记与前壳体上的正时标记,见图35。

    3)对齐机油泵链轮上的正时标记与它匹配标记,见图36。

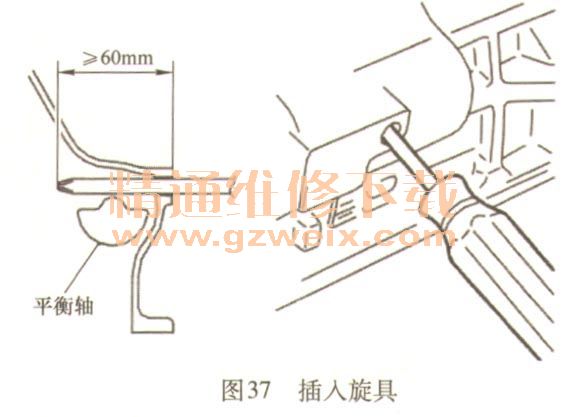

    4)拆下气缸体上的火花塞,然后将旋具(刀柄直径8mm)通过孔插入,见图37。

    如果旋具能插入至少60mm,则正时标记已正确对齐。
    如果旋具的插入深度仅为20~25 mm,则将机油泵链轮转一圈,并重新对齐正时标记,然后检查确认旋具是否能插入至少60mm。正时带完全安装好之前,让旋具一直插在里面。

    5)安装自动张紧器。
    如果自动张紧器杆完全伸出,则如下所述重新安装。

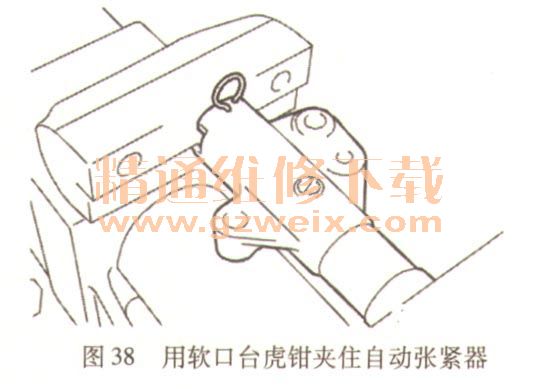

    ①用软口台虎钳夹住自动张紧器,见图38。

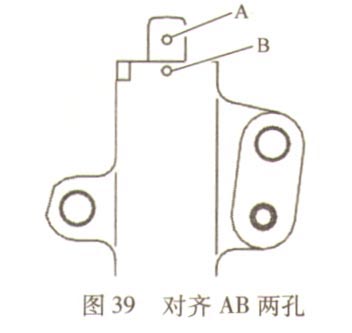

    ②用台虎钳逐渐地压入杆,直至杆上的定位孔A与工作缸上的定位孔B对齐,见图39。

    ③将一条钢丝(直径1. 4mm)插入定位孔中。该自动张紧器定位钢针将在正时带的校正中用到。
    ④从台虎钳上松开自动张紧器。让安装的钢丝留在自动张紧器中。

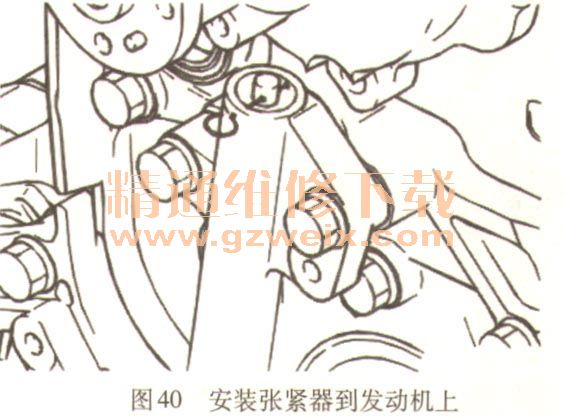

    ⑤将自动张紧器安装到前壳体上并拧紧至规定力矩,见图40。

拧紧力矩:(23±3) N·m。
