2012~2013年东南三菱戈蓝2. 4L 4G69发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-07 10:10:49

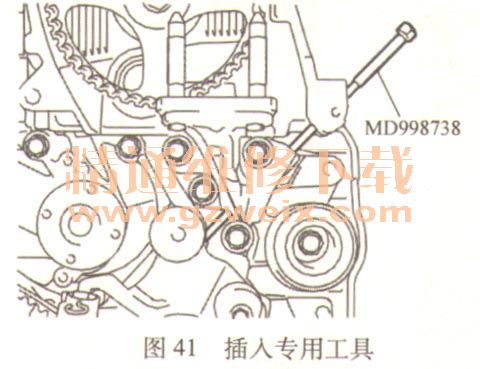

    ⑥如图41所示,安装专用工具MD9987389并拧入工具直到插在自动张紧器中的钢丝能轻轻移动的位置。

    6)依次安装曲轴链轮、机油泵链轮、张紧装置带轮、凸轮轴链轮和张紧轮上的正时带。

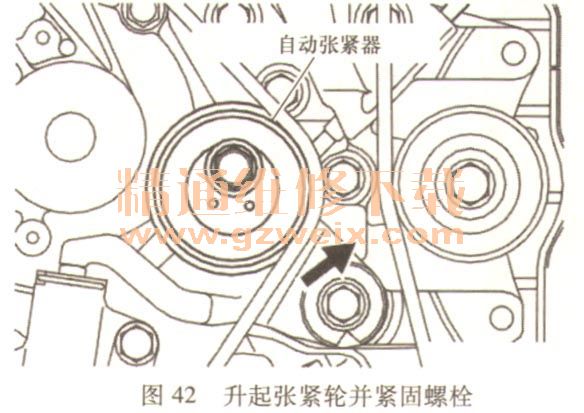

    7)沿图42箭头方向升起张紧轮,然后拧紧中央螺栓。

    8)检查确认所有的正时标记对齐。
    9)拆下步骤5中插入的旋具,然后安装火花塞。
    10)逆时针转动曲轴1/4圈。然后顺时针转动,直至正时标记再次对齐。
    11)将专用工具MD998767、套筒扳手和扭力扳手安装到张紧轮上,然后松开张紧轮的中央螺栓。
    提示:使用测量范围为0~5. 0N·m的扭力扳手。
    12)用扭力扳手拧紧至3.5N·m。

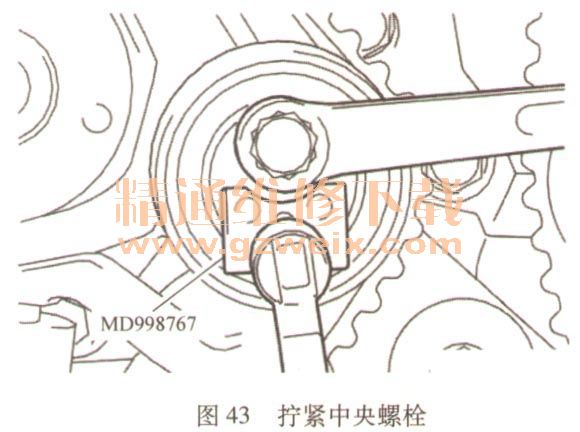

    13)用专用工具MD998767和扭力扳手固定张紧轮,将中央螺栓拧紧至规定力矩,见图43。

    拧紧力矩:(48±5) N·m。

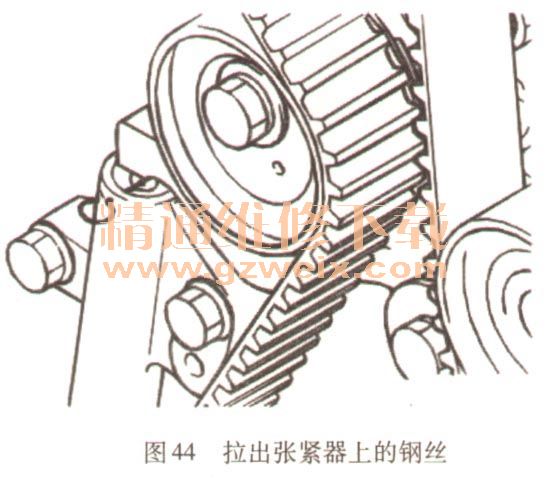

    14)拉出安装时插在自动张紧器中的钢丝,然后用手拆下专用工具MD998738,见图44。

    15)顺时针转动曲轴两圈。等待15 min,然后进行以下的检查步骤。

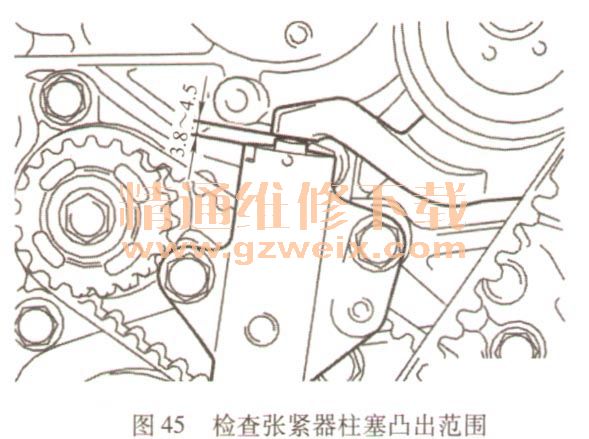

    16)检查确认固定钢丝(安装自动张紧器时插入的)能否无阻碍地拆下。钢丝能毫无阻力地拆下,则表示正时带已有合适的张力,可以拆下钢丝。在此情况下,检查确认自动张紧器杆的凸出部分处于标准值范围内,见图45。标准值:3.8~4. 5 mm。

    17)如果拆卸钢丝时有阻力,则重复之前的步骤10) ~15),直至测量杆自动张紧器杆的凸出部分处于标准值范围内。
