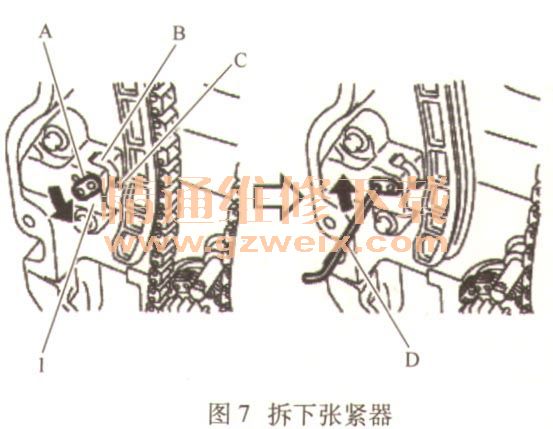

10）按以下步骤拆下正时链条张紧器1。
    ①将正时链条张紧器操作杆A完全往下推，然后将柱塞G推入正时链条张紧器内。
    将链条张紧器操作杆完全往下推即可释放凸耳B。这样，柱塞就可以移动。
    ②拉起杆，使它的孔的与主体上的孔的位置对齐。
    a．将操作杆孔与主体孔的位置对齐时，柱塞就会被固定。
    b．当柱塞棘齿的凸起部分和凸耳彼此相对时，两个孔的位置并没有对齐。此时，请稍微移动栓塞来使它们正确啮合并对齐这些孔。
    ③将限位销D通过操作杆插入主体的孔中，然后将操作杆固定在上方位置。图7所示为使用2. 5 mm六角扳手的范例。

    ④拆下正时链条张紧器。
    11）拆下正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。
    12）拆下正时链条。朝凸轮轴链轮（排气侧）拉动正时链条的松弛部分，然后拆下正时链条，并从凸轮轴链轮（排气侧）侧开始拆下。
    注意：在正时链条拆下后，切勿旋转曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
    13）按以下步骤，拆下与曲轴链轮和油泵驱动相关的零件。

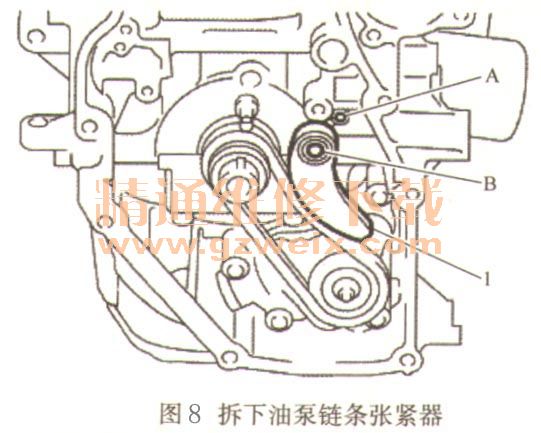

    ①如图8所示拆下油泵驱动链条张紧器1。从轴B和弹簧固定孔A上拉出。

    ②用TORX套筒来固定油泵轴的顶部（尺寸：E8），然后松开油泵链轮螺母并将其拆下。
    ③同时拆下曲轴链轮，油泵驱动链条和油泵链轮。
