2007~2018保时捷卡宴4.8T M4851T发动机正时校对
来源:本站整理  作者:佚名  2019-08-07 09:38:59

     1.发动机正时设置

    注意事项:
    1)凸轮轴正时设置必须用到以下工具,见图1。
    ①需要一对凸轮轴的锁紧工具以用于调节凸轮轴。锁紧工具9678/1(图中1)。必须在两个气缸盖的镜像中使用此工具。
    ②锁紧销1定位销9595/1用于振动平衡器和设置TDC的正时箱盖之间的锁紧孔(图中2)。
    ③因为长正时链条存在公差,所以在V8发动机中需要装配链条张紧器。辅助链条张紧器9683/1用于准确设置正时(图中3)。不适用于4.5L发动机。用几滴商用气动油润滑连接(以防止内活塞卡住)。操作压力:500~550kPa。
    ④压缩空气软管4,下方是辅助链条张紧器9683/1。
    2)安装锁紧工具时不要用力。
    3)请确保两侧的间隙相等。
    4)插入锁紧工具时,如果转动凸轮轴时遇到阻力,请勿用力强行转动。
    5)发动机必须正好位于上止点。
    6)相对侧气缸必须位于压缩TDC处。
    7)在链条张紧器拆除的情况下,切勿逆向转动曲轴。
    8)应谨慎执行操作。
    9)仅在曲轴处转动发动机。
    10)操作凸轮轴后应重置正时。
    正时设置步骤如下:
    1)在振动平衡器处转动曲轴,以使振动平衡器的锁紧孔2位于正时箱盖上的下部锁紧点1前方约45°处。锁紧孔在1缸的TDC前45°处,见图2。

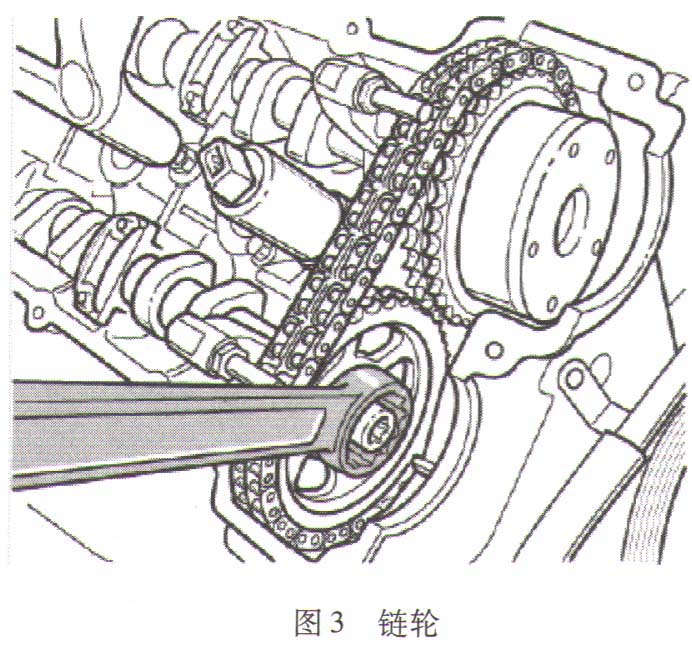

    2)松开四个凸轮轴上的凸轮轴控制器和链轮,直到它们能够自由转动(不摆动)为止。进行此操作时,请务必顶住部件上的六角体。链轮(图3)。凸轮轴控制器(图4)。
    3)拧下发动机传动链张紧装置。在下面放置布片以接住油滴。
    4)用手拧入装配链条张紧器辅助链条张紧器9683/1。连接100kPa的压缩空气,并缓慢增加到500kPa(最高550kPa)(防止装配链条张紧器“碰撞”正时链条),见图5箭头。
    5)如图6所示,用呆扳手转动六角体处的四个凸轮轴,直至可同时在3/4缸和7/8缸之间的两个相关进气凸轮轴和排气凸轮轴侧边缘(二面体)上均匀地安装两个锁紧工具9678/1。

[1] [2] [3]  下一页
