1．正时链单元拆卸步骤
    1）将1号气缸设置到TDC／压缩。
    ①暂时紧固带轮固定螺栓。

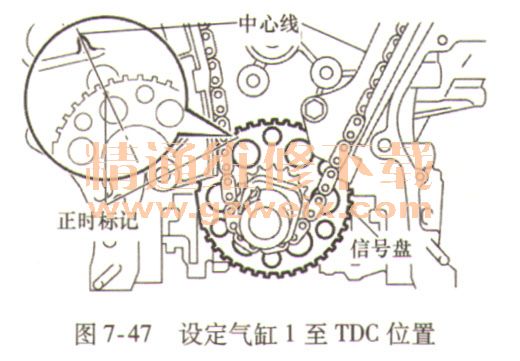

    ②顺时针转动曲轴，以将右侧缸体孔径中心线（TDC／压缩）与曲轴转角信号盘上的正时标记对准，见图47。

    ③如图48所示，检查并确认凸轮轴正时齿轮的正时标记与轴承盖的正时标记对准。如果没有对准，则顺时针转动曲轴1圈（360°），并如上所示对准正时标记。

    2）拆卸1号链条张紧器总成。
    ①向上移动挡片以松开锁，并将柱塞推入张紧器。

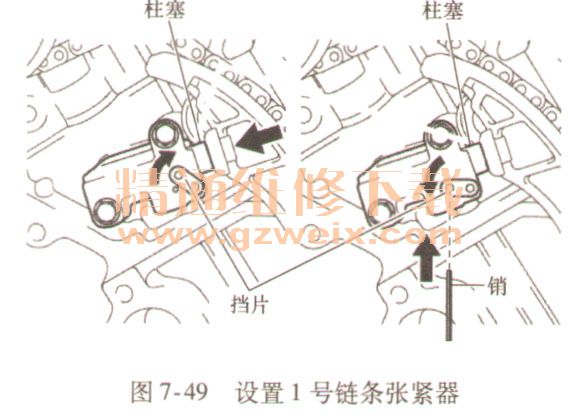

    ②向下移动挡片以卡紧锁，并将直径为1.27mm的销插入挡片孔，见图49。

    ③拆下2个螺栓和1号链条张紧器总成，见图50。

    3）拆卸链条张紧器导板。
    4）拆卸链条分总成。

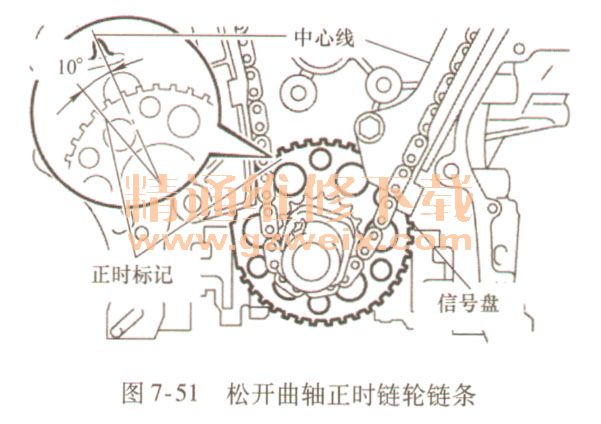

    ①逆时针转动曲轴10°，以松开曲轴正时链轮链条，见图51。

    ②拆下带轮固定螺栓。

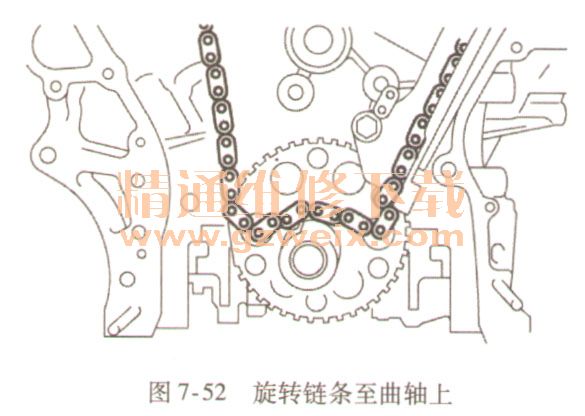

    ③从曲轴正时链轮上拆下链条分总成，并将其放在曲轴上，见图52。
