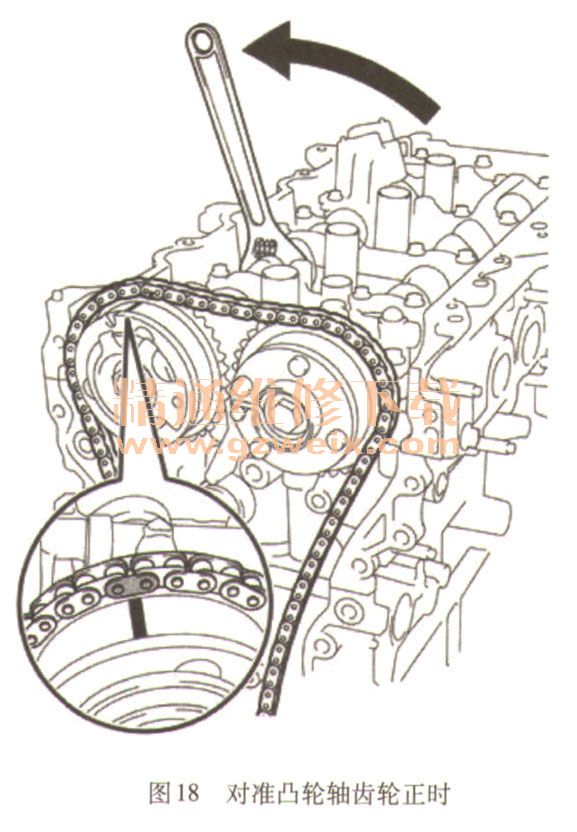

⑧如图18所示用扳手固定凸轮轴的六角头部分并逆时针转动凸轮轴，使凸轮轴正时齿轮总成的正时标记和链条分总成的标记板（橙色）对准，然后将链条分总成安装到凸轮轴正时齿轮总成上。

    提示：用扳手将凸轮轴固定到位，直到安装好1号链条张紧器总成。
    ⑨拆下曲轴正时链轮的细绳，顺时针旋转曲轴，然后松开链条分总成以便能安装链条张紧器滑块，见图19。

    注意：确保链条分总成牢固。
    5）用螺栓安装链条张紧器滑块，见图6。力矩：21N·m。
    6）用2个螺栓安装新垫片和1号链条张紧器总成，见图5。力矩：10N·m。从挡片上拆下销。
    7）用螺栓安装正时链条导向器，见图2。拧紧力矩：21N·m。
    8）将1号气缸设定至TDC／压缩。
    ①暂时安装曲轴带轮定位螺栓。
    ②顺时针旋转曲轴，并对准曲轴带轮定位键。
    ③检查并确认凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的正时标记在如图1所示位置。
    提示：“A”不是正时标记。
    9）安装正时链条盖分总成。
