2014~2018年丰田威驰1.3L 4NR-FE发动机正时校对
来源:本站整理  作者:佚名  2019-03-27 18:05:34

    1.正时链单元拆解步骤
    1)拆卸正时链条盖总成。
    2)拆卸1号链条张紧器总成。
    ①将凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成和曲轴固定在如图1所示位置(20°ATDC)。

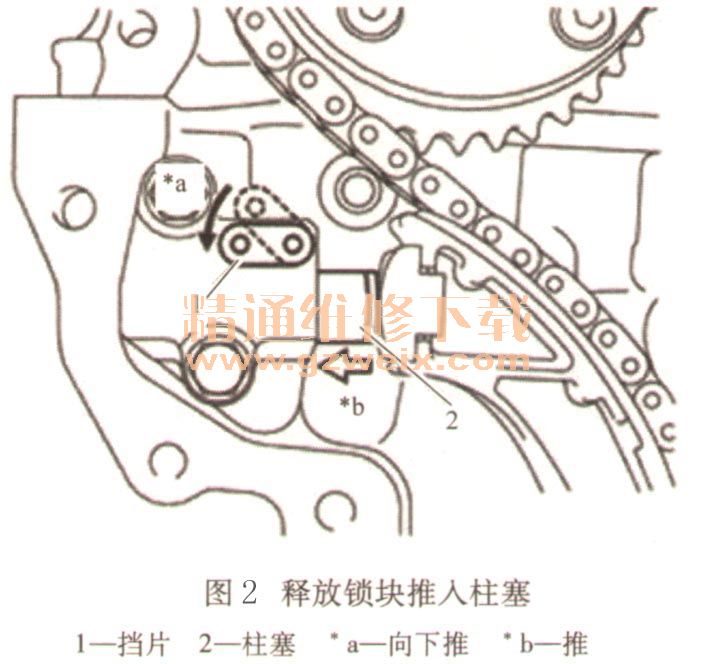

    ②向下推挡片以释放锁并推入柱塞,见图2。

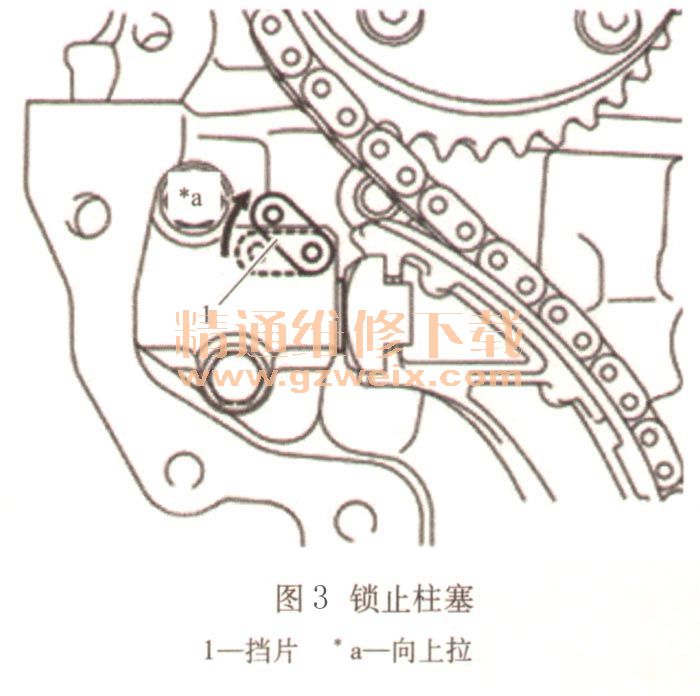

    ③在柱塞推入端部的情况下向上拉挡片并锁止柱塞,见图3。

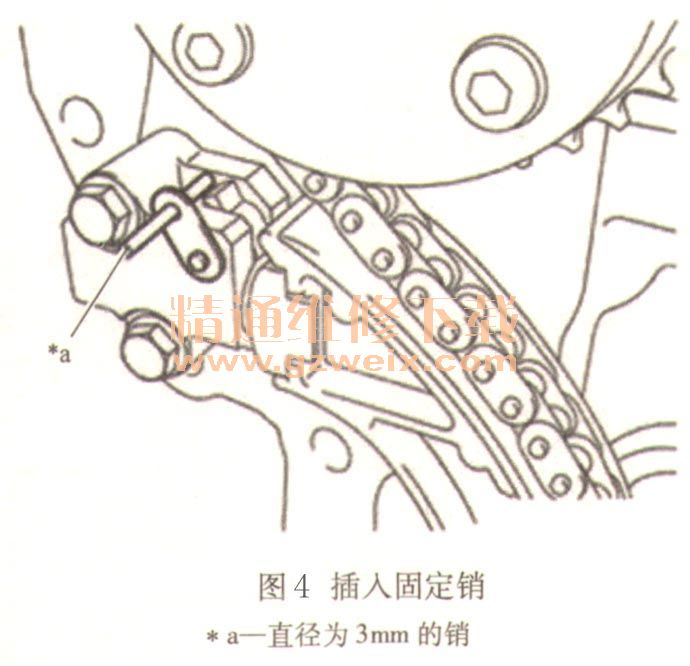

    ④将直径为3mm的销插入挡片的孔内,见图4。

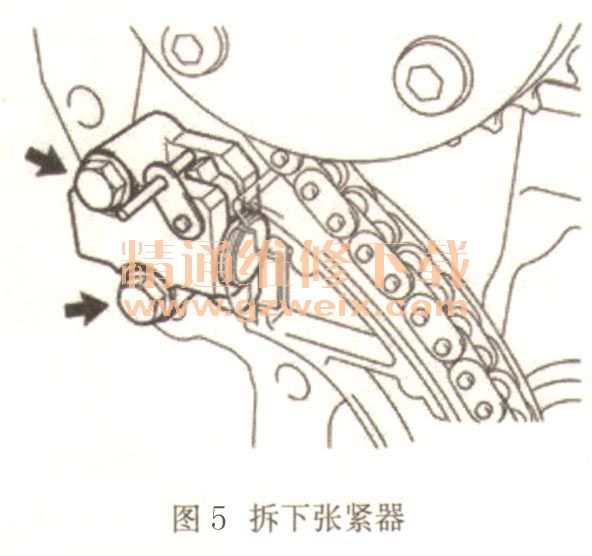

    ⑤从气缸盖分总成上拆下2个螺栓和1号链条张紧器总成,见图5。

    3)从凸轮轴轴承盖上拆下2个螺栓和2号链条振动阻尼器,见图6。

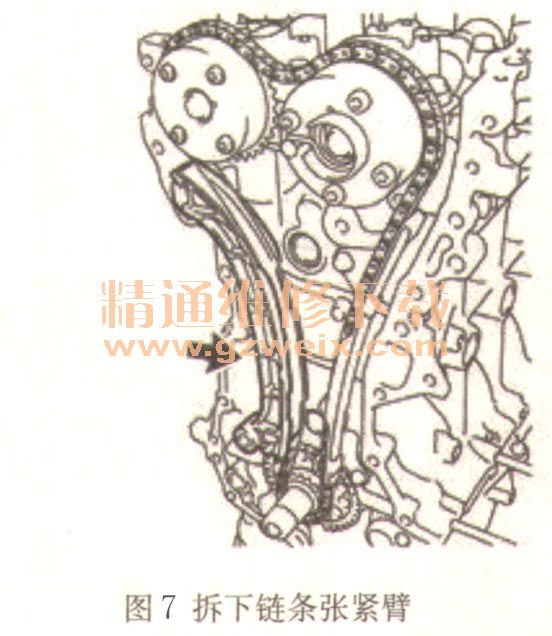

    4)从气缸体分总成上拆下正时链条张紧臂,见图7。

    5)从凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成和曲轴上拆下链条分总成。

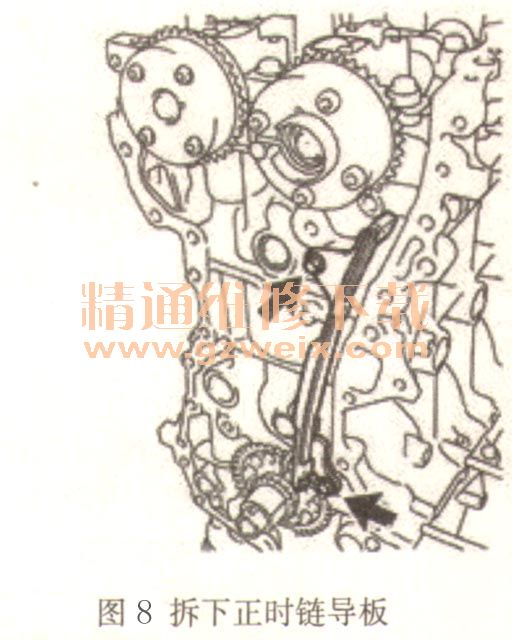

    6)从气缸盖分总成和气缸体分总成上拆下2个螺栓和正时链条导板,见图8。

[1] [2]  下一页
