1.正时链条拆卸步骤
1)拆下以下零件:PCV软管、进气歧管、点火线圈、驱动带、驱动带自动张紧器。
2)拆卸发动机底座支架(右)。
3)拆下摇臂盖。
4)拆下油底壳(下部)。
5)拆下油底壳(上)和机油集滤器。

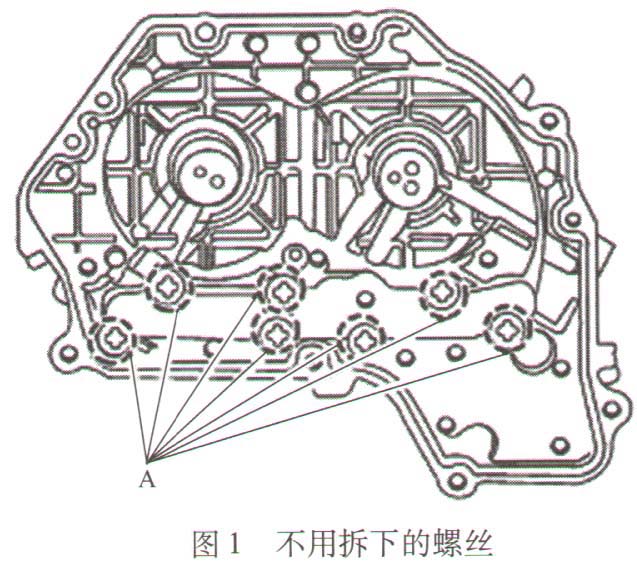

6)拆下气门正时控制盖,见图1。切勿松开气门正时控制盖背部的螺丝A。
7)从前盖将凸轮轴链轮之间的链条导板拉出。
8)按以下步骤将1号气缸置于压缩行程的上止点:
①顺时针旋转曲轴带轮1,并将TDC标记B对准前盖上的正时标记A,见图2。

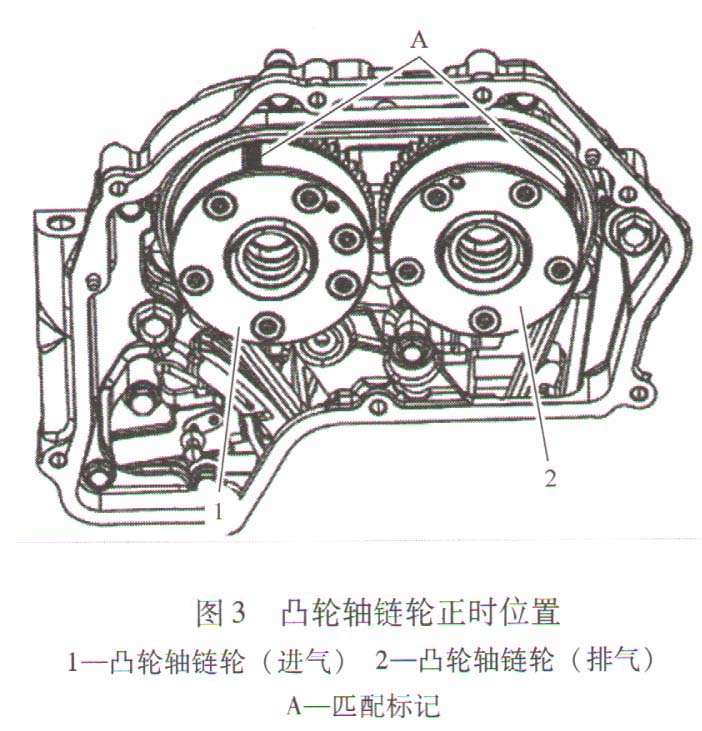

②同时,检查凸轮轴链轮的配合标记是否在图3位置。如果不对照的话,就再转动曲轴带轮一次,使匹配标记A与图3所示位置一致。
9)按照以下步骤拆下曲轴带轮:

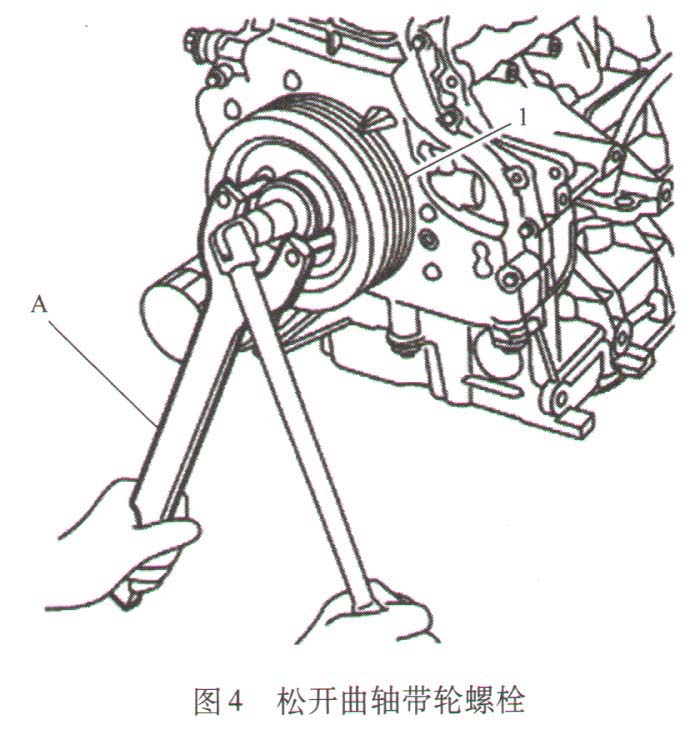

①用带轮固定器(通用维修工具)A固定曲轴带轮1,松开曲轴带轮螺栓,并使螺栓座面偏离其原始位置10mm,见图4。
②将带轮拔具(mSST : KV 11103000) A置于曲轴带轮的M6螺纹孔处,然后拆下曲轴带轮,见图5。

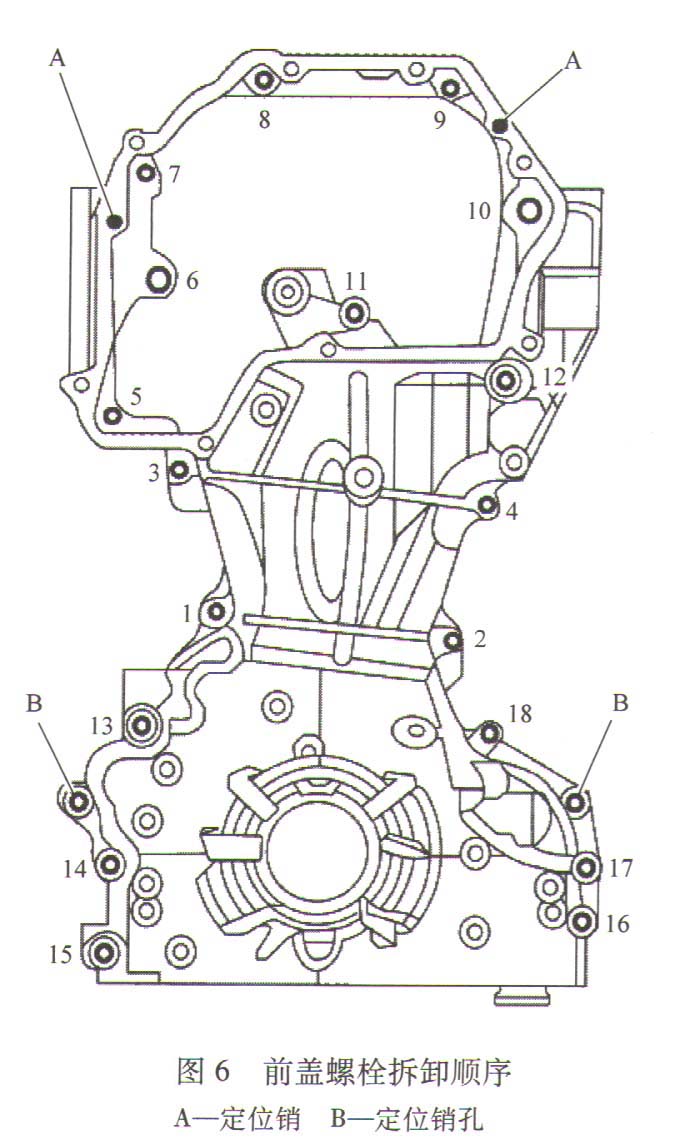

10)按以下步骤拆下前盖:按图6所示的相反顺序松开并拆卸装配螺栓。
11)如果前油封需要更换,用合适的工具将其夹起并拆下。小心切勿损坏前盖。
12)用下列步骤拆下正时链条和凸轮轴链轮:
①按下链条张紧器柱塞。将限位销A插人链条张紧器体上的孔以固定链条张紧器柱塞并拆下链条张紧器1,见图7。使用直径大约为0. 5 mm的硬金属销作为限位销。
