一辆行驶里程约10万km的2008年大众迈腾轿车。用户反映:该车开启空调后,鼓风机不工作,重复操作几次后也不能工作。
检查分析:维修人员接车后进行试车,空调控制面板显示和操作都没有问题,指示灯均可点亮,但是鼓风机却不工作,与用户描述的一致。使用诊断仪对车辆进行检测,发现有“01273鼓风机对地短路或对正极短路,静态”的故障码存在。造成该故障码的原因有以下几种可能:鼓风机自身故障;鼓风机线路故障;空调控制面板故障;鼓风机熔丝故障;熔丝盒故障。
维修人员使用VAS6150做引导操作,执行元件自诊断功能,但是鼓风机依然没有工作。测量鼓风机供电电压,发现没有电压输入。根据电路图找到鼓风机熔丝SC39,发现该熔丝完好,测量SC39熔丝也没有电压,说明鼓风机电源处存在问题。

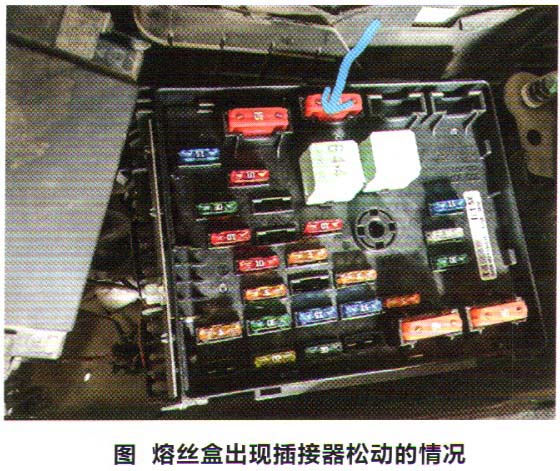

根据电路图继续向电源处查找,发现SC39熔丝是由SB29熔丝供电的。使用万用表测量SB29熔丝的供电电压,发现也没有电压,检查SB29熔丝并没有损坏。此时,维修人员发现SB29熔丝盒的插接器出现了松动的情况(图1),这应该就是没有供电电压的原因了。
故障排除:更换熔丝盒中松动的插接器后试车,鼓风机正常运转,故障排除。
