2017年英菲尼迪QX60 Paladin2. 5 T QR25混动发动机正时校对
来源：本站整理 作者：佚名 2019-08-14 09:56:47
2．正时链条安装步骤

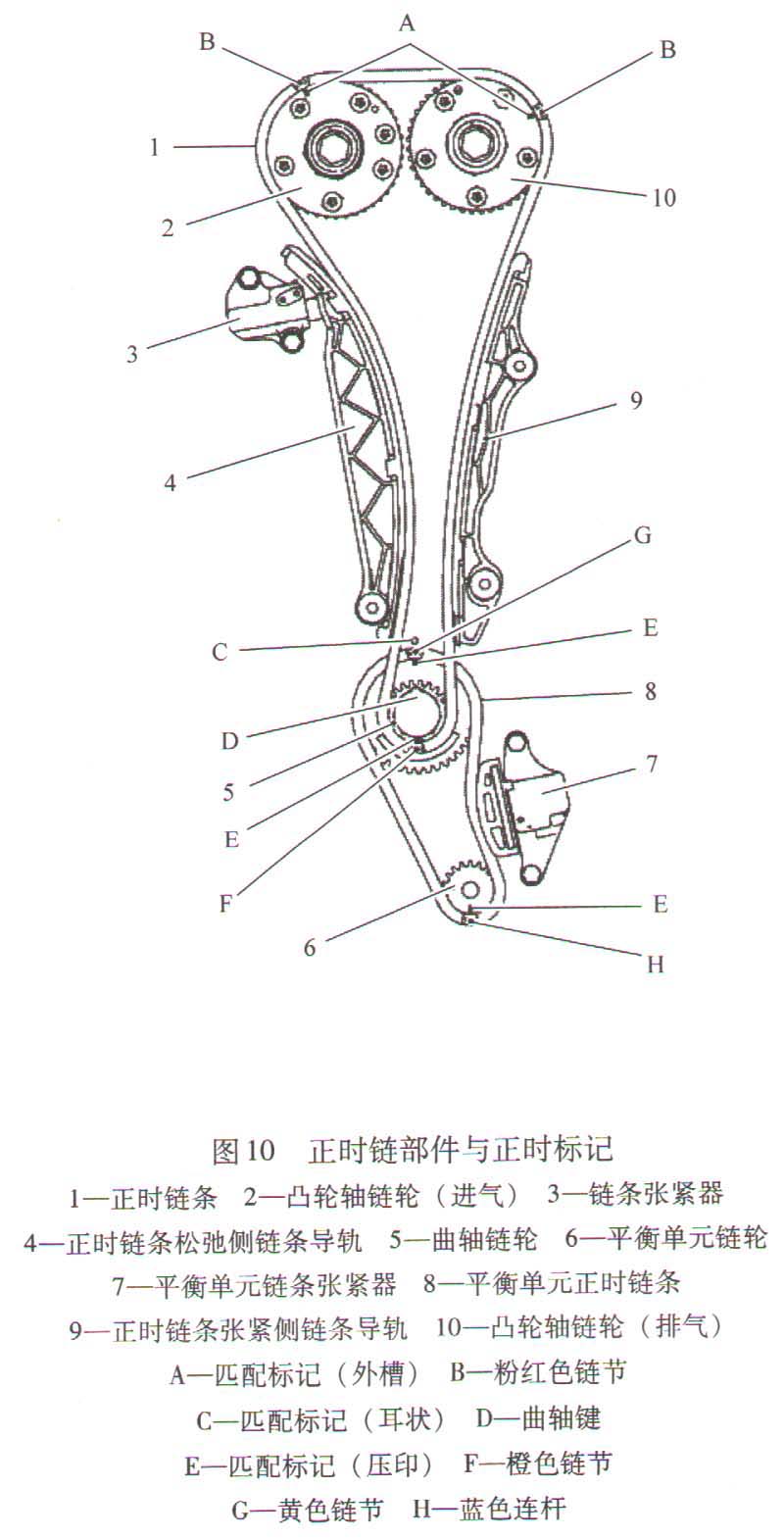

注意：切勿重复使用O形圈。图10显示了每个正时链条上的匹配标记和相应的安装了部件的链轮上的匹配标记之间的关系。
1）检查曲轴键是否朝上。
2）采用以下步骤按图顺序拧紧装配螺栓，并安装平衡单元。注意如果重复使用装配螺栓，安装之前必须检查其外径。
①在螺纹和固定螺栓的底面上涂抹新的发动机机油。
②拧紧1～5号螺栓。拧紧力矩：42. 0N·m。
③拧紧6号螺栓。拧紧力矩：36. 0N·m。
④顺时针拧紧1～5号螺栓120°（定角度拧紧）。注意使用角度扳手（mSST : KV10112100 ）检查拧紧角度。切勿靠目视检查做出判断。
⑤再顺时针旋转6号螺栓90°（定角度拧紧）。
⑥完全松开所有螺栓。注意在这一步骤中，按如图9所示的相反顺序松开螺栓。
⑦重复步骤②～⑤。
3）安装曲轴链轮1和平衡单元正时链条2、见图11。检查曲轴链轮是否位于缸体和曲轴链轮C结合顶部的装配标记A上。安装时对齐各链轮和平衡单元正时链条上的匹配标记。图中B、D、E均为匹配标记。
4）安装平衡单元正时链条张紧器。小心切勿使各链轮和正时链条的匹配标记滑动。安装后，确认匹配标记未滑动，然后拆下限位销并松开张紧器套筒。

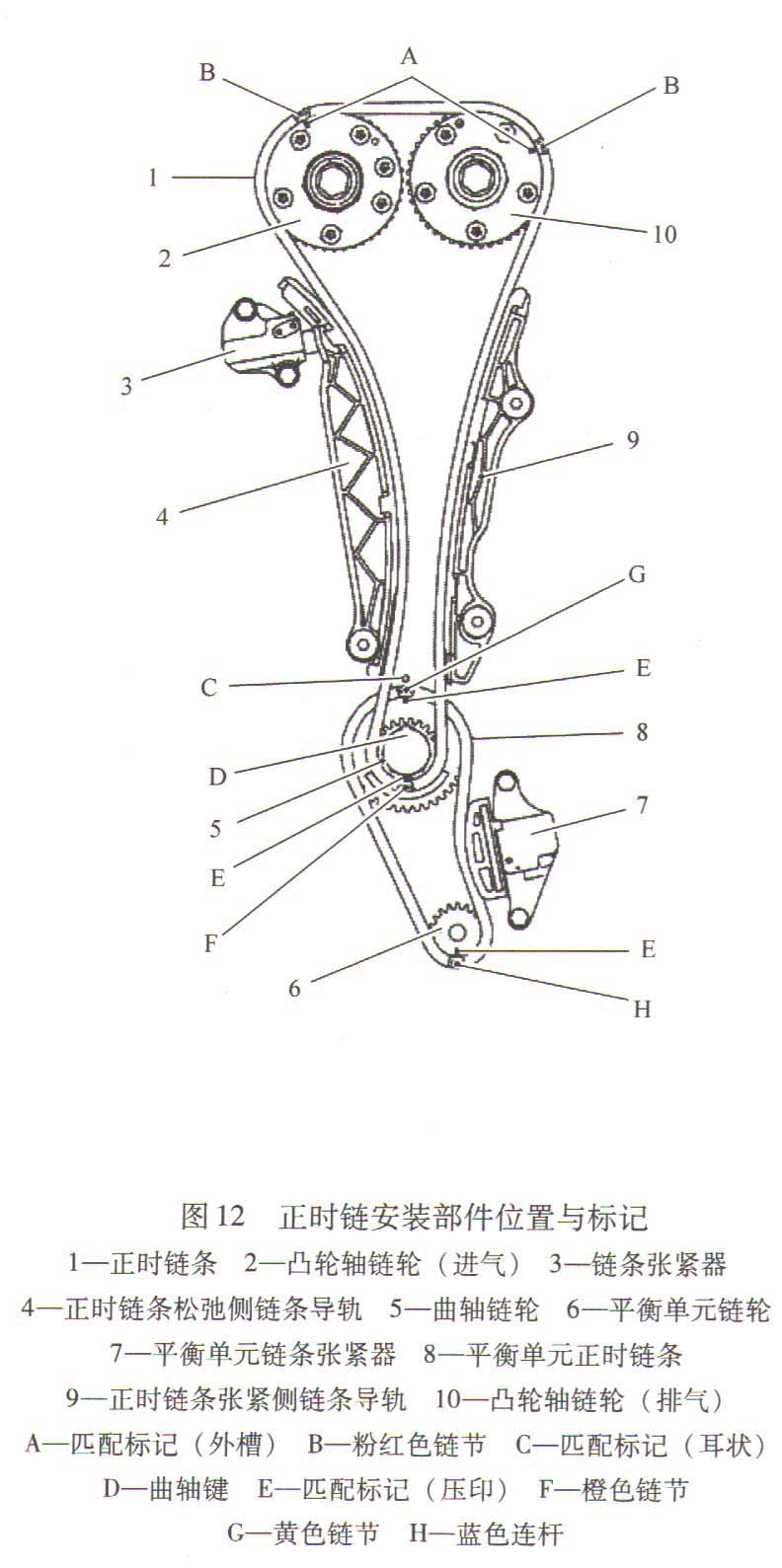

5）安装正时链条和相关零件。进行安装，使每个链轮和正时链条上的匹配标记对齐，见图12。安装链条张紧器前后，再次检查匹配标记是否没有滑动。安装链条张紧器后，拆下限位销并检查张紧器是否移动自如。
在以下注释中，配合标记对准后，用手将其固定从而保持其对准状态。为避免错齿，在安装前盖前，切勿转动曲轴和凸轮轴。安装链条张紧器前，可以改变各链轮上正时链条匹配标记的位置以便对齐。
