7）按以下步骤安装前盖，注意切勿重复使用O形圈。
①在缸盖和缸体上安装O形圈。

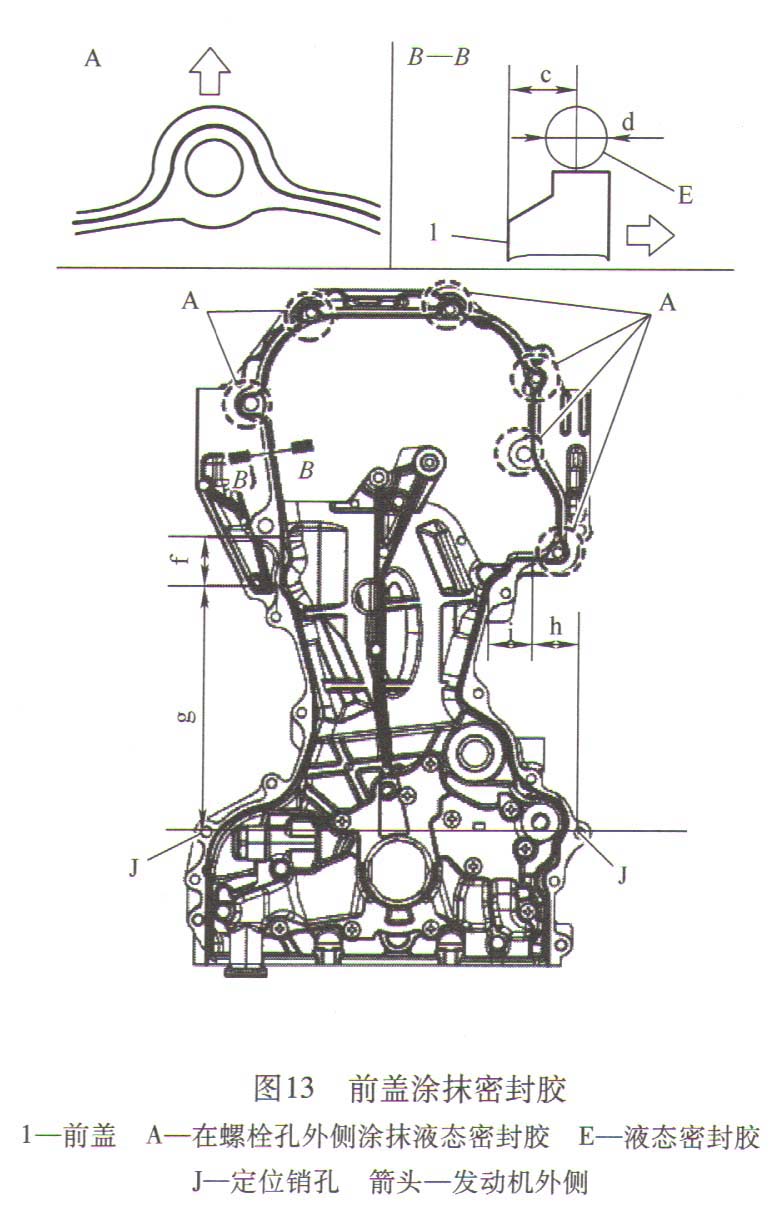

②使用胶管挤压器（通用维修工具）以连续点状的方式涂抹液态密封胶到前盖上，如图13所示。
请使用正品液态密封胶或同等产品。位置不同，应用说明也不同。
c：2.6～3. 6mm；d：φ3.4～4. 4mm；f：35. 7mm。在此区域内涂抹液态密封胶φ6.0～7. 0mm.g：179. 6mm；h：35. 5 mm；i：31. 3mm。在此区域内涂抹液态密封胶φ6.0～7. 0mm
③检查正时链条和各链轮的匹配标记是否仍然对齐。然后安装前盖。小心不要因与曲轴的前端干涉而损坏前油封。

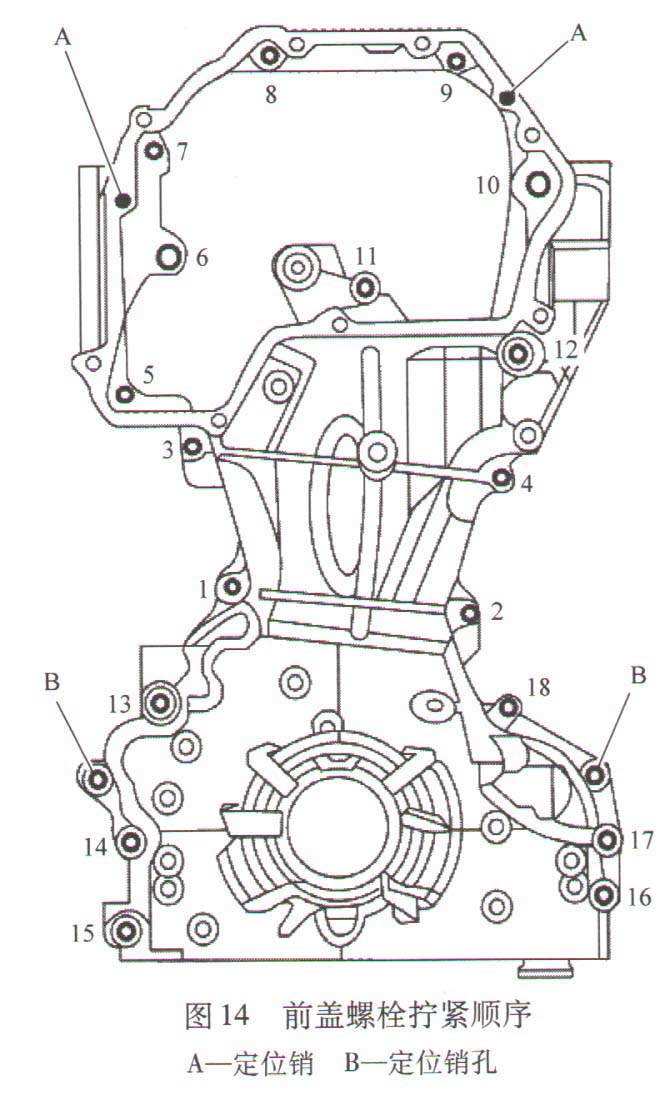

④按照图14所示数字的顺序拧紧装配螺栓。
⑤拧紧所有螺栓后，按图示的数字顺序重新拧紧至规定力矩。
注意：务必擦干净溢出到表面的液态密封胶以固定油底壳。
拧紧力矩；M10螺栓为49. ON·m；M6螺栓为12.7N·m。
8）在凸轮轴链轮之间安装链条导轨。
9）按如下步骤拆卸气门正时控制盖：
①如拆卸，则将气门正时控制电磁阀安装至气门正时控制盖上。
②将新的油环安装在气门正时控制盖背部的凸轮轴链轮（进气）插人点上。
③将新O形圈安装到前盖上。

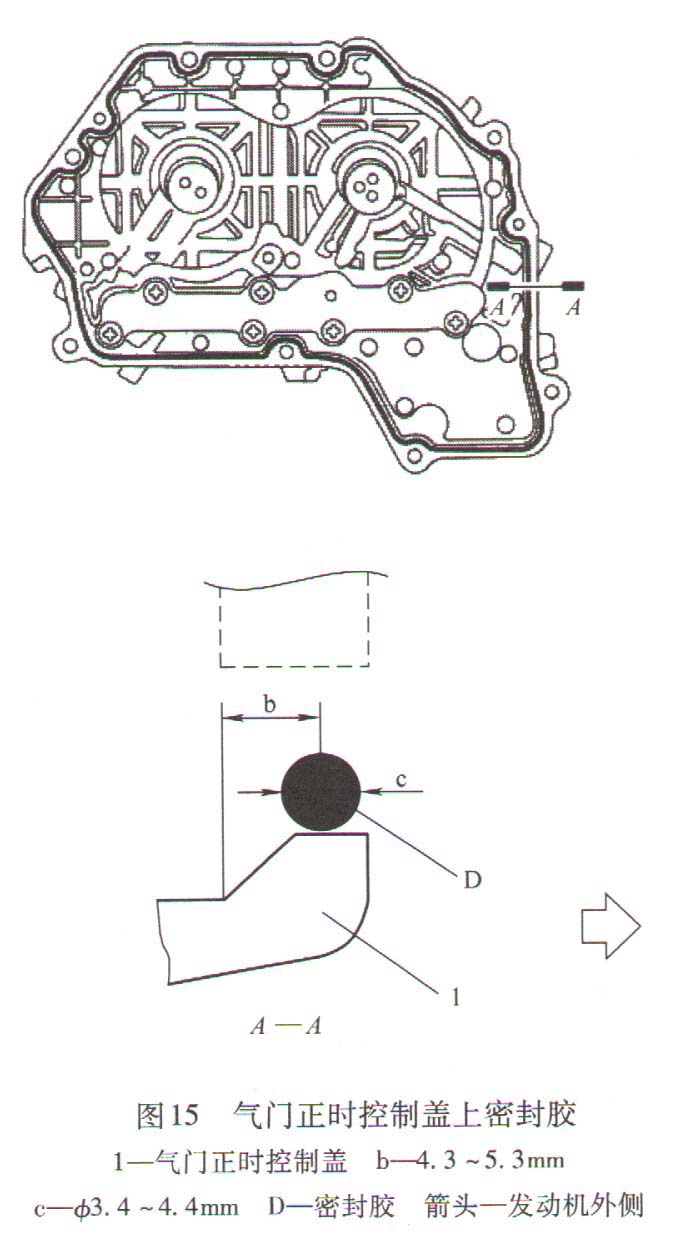

④如图15所示使用胶管挤压器（通用维修工具）以连续点状的方式在气门正时控制盖上涂抹液态密封胶D。
请使用正品液态密封胶或同等产品。注意应在涂抹液态密封胶后的5 min内进行安装。切勿重复使用O形圈。

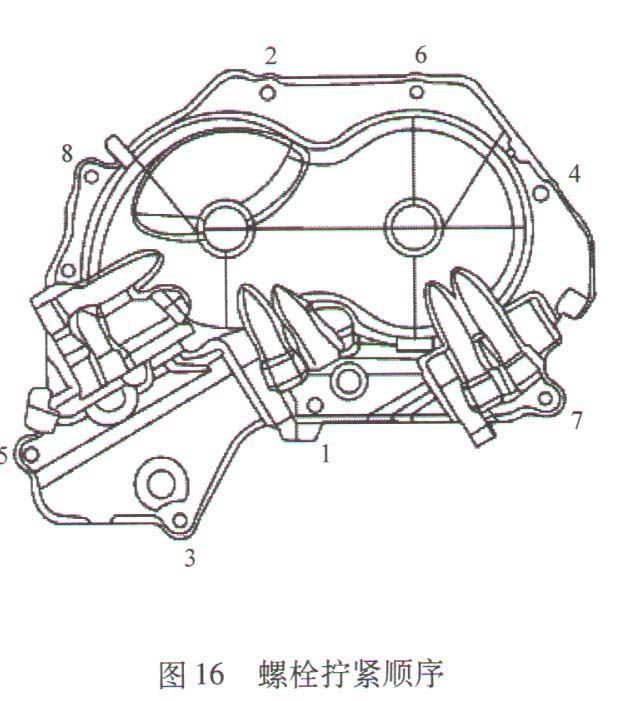

⑤按照图16所示数字的顺序拧紧装配螺栓。
10）通过对齐曲轴键插人曲轴带轮。在以塑料锤装上曲轴带轮时，请轻敲它的中心部位（非四周位置）。注意安装时请保护前油封唇缘部分，避免任何损坏。
11）拧紧曲轴带轮螺栓。用带轮固定器（通用维修工具）固定曲轴带轮，并拧紧曲轴带轮螺栓。
按以下步骤执行定角度拧紧。
①在曲轴带轮螺栓的螺纹和座面上涂抹新的发动机机油。
②拧紧曲轴带轮螺栓1。拧紧力矩：42. 1 N·m。
③在曲轴带轮2上做一个油漆标记A，使其与螺栓法兰上六个容易识别的角度标记都匹配。

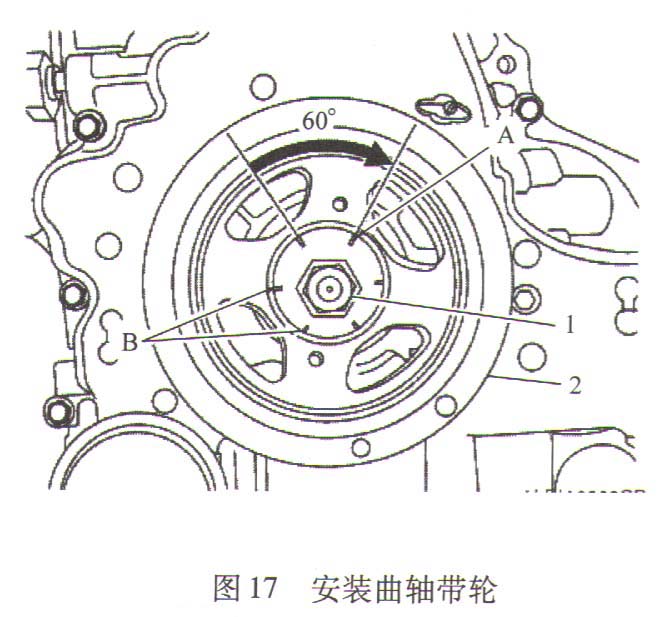

④再顺时针旋转60°（角度拧紧）。移动一个角度标记B来检查拧紧角度，见图17。
12）按照与拆卸相反的顺序安装所有拆卸的零件。
