2017年英菲尼迪QX60 Paladin2. 5 T QR25混动发动机正时校对
来源：本站整理 作者：佚名 2019-08-14 09:56:47
②用扳手固定凸轮轴的六边形部分。松开凸轮轴链轮装配螺栓并拆下正时链条和凸轮轴链轮。在正时链条拆下时，切勿旋转曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
13）拆下正时链条松弛侧链条导轨、正时链条张紧侧链条导轨和油泵驱动隔套。
14）按照以下步骤拆下平衡单元正时链条张紧器：
①在图8方向按下限位器凸耳，朝正时链条张紧器（对于油泵）方向推动正时链条松弛侧链条导轨。通过按下限位器凸耳松开松弛侧链条导轨。这样，便可以移动松弛侧链条导轨。
②在张紧器主体孔内插人限位器销，以固定正时链条松弛侧链条导轨。用直径约1. 2mm的硬金属销作为限位销。
③拆下平衡单元正时链条张紧器。当无法对齐杆上的孔和张紧器主体上的孔时，略微移动松弛侧链条导轨与孔对齐。
15）拆下平衡单元正时链条和曲轴链轮。

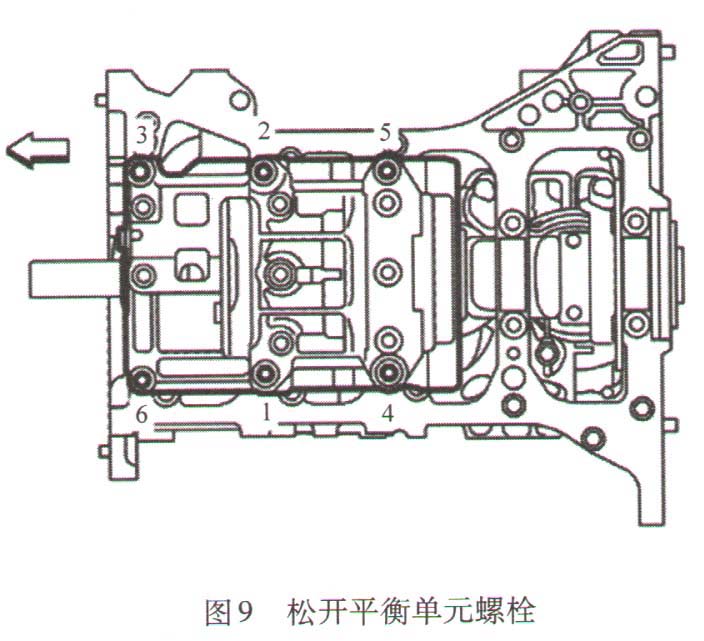

16）按图9所示的相反顺序松开装配螺栓，并拆下平衡单元。切勿分解平衡单元。
