（1）正时链盖板都件装配
    3.6L BHK发动机正时链盖板部件如图6-3所示。

    正时链下部盖板的拧紧顺序如图6-4所示。

    将螺栓分如下3步拧紧。
    ①将螺栓1用5N·m的力矩预先拧紧。
    ②将螺栓2用23N·m的力矩拧紧。
    ③将螺栓1用9N·m的力矩拧紧。
  （2）凸轮轴正时链单元部件装配

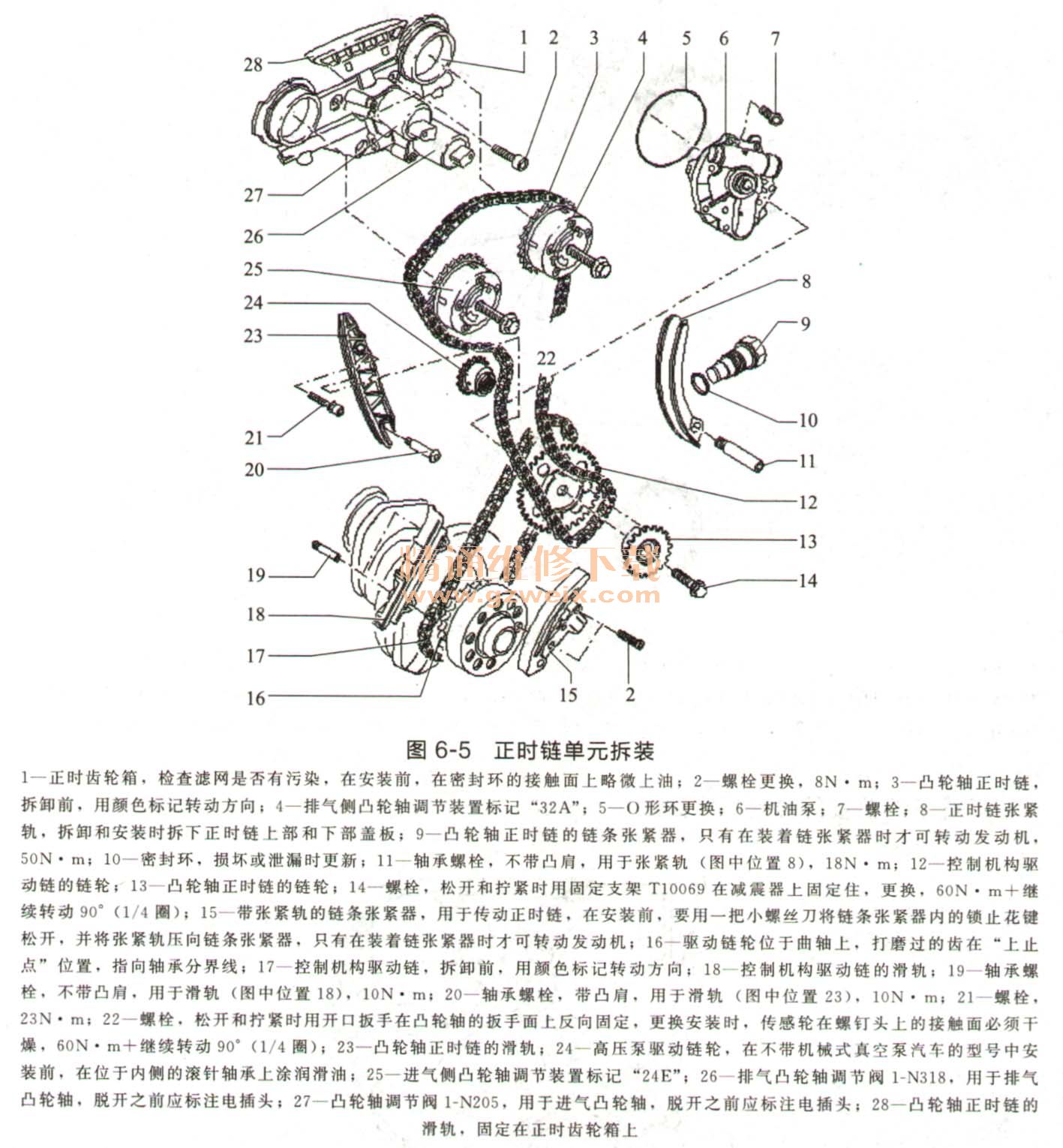

    发动机凸轮轴正时链单元结构分解如图6-5所示。

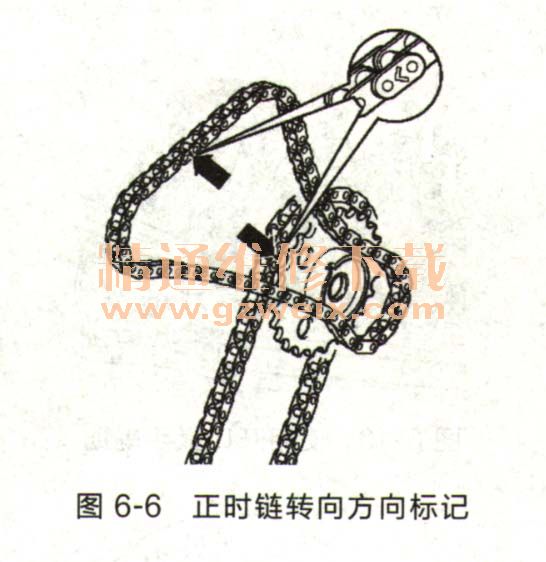

    标出正时链转动方向，如图6-6所示。

   为重新安装，用颜色通过箭头标记正时链的转动方向。不得通过冲窝、刻槽等对链条作标记，这样可能损坏正时链。
   （3）检查配气相位调整情况

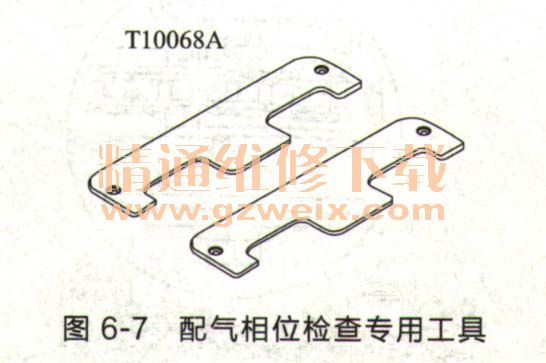

    所需要的专用工具和维修设备凸轮轴尺T10068A如图6-7所示。

    按如下方式操作。
    ①拆卸进气管。
    ②拆下汽缸盖罩。

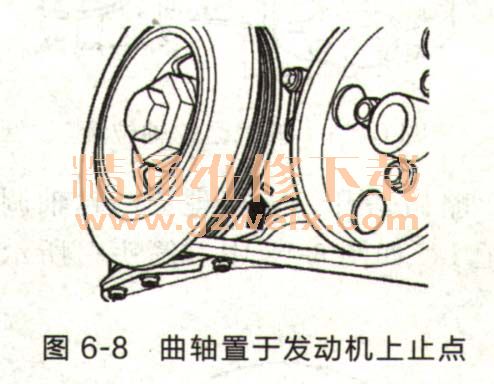

    ③在减展器螺栓上沿发动机运转方向将曲轴里于“上止点”标记处，如图6-8所示。

    ④减展器和密封法兰上的标记必须对齐箭头。
    ⑤同时，凸轮轴尺T10068A必须能擂人两个轴槽内，如图6-9所示。

    ⑥受凸轮轴调节器的功能所限，凸轮轴凹槽可能无法完全处于水平状态。因此为安装凸轮轴尺T10068A，必要时用开口扳手略微来回转动凸轮轴箭头，如图6-10所示。
