⑦如果凸轮轴尺T10068A仍然不能插入，那么将曲轴沿发动机运转方向继续旋转1圈。

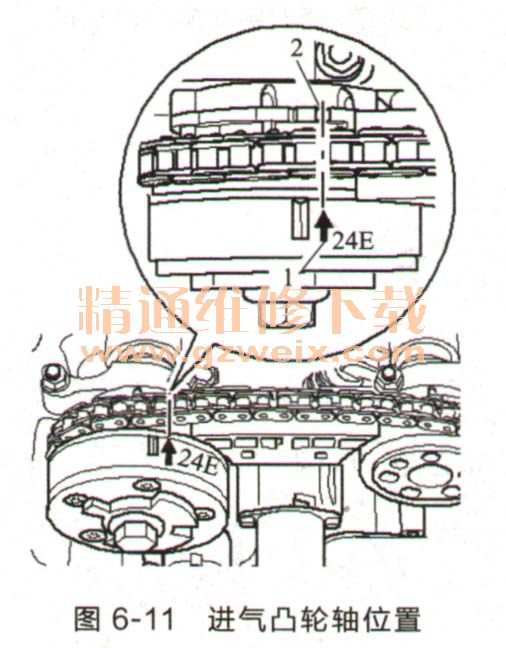

    ⑧检查凸轮轴位置。进气凸轮轴调节器上的“衡头”（图6-11中位置1）必须对准正时齿轮箱上最右侧的切口2。

    提示：允许切口2与箭头1略微错开。无需理会凸轮轴调节器上的切口。

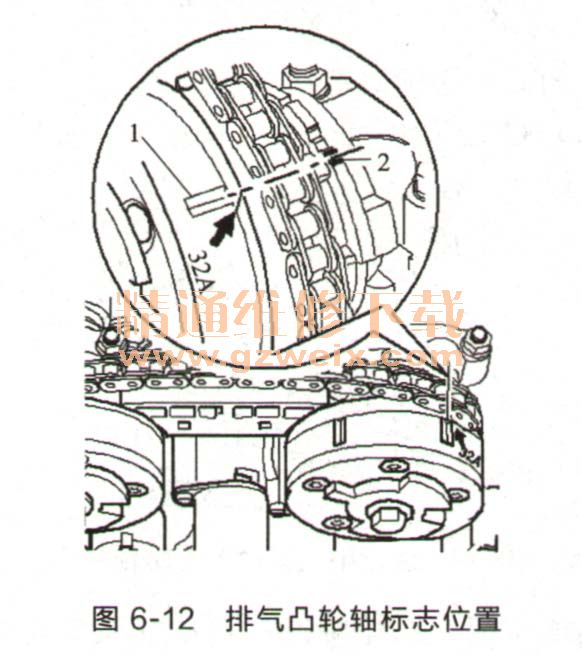

    排气凸轮轴调节器上的标记1，如图6-12中“箭头”所示，必须同正时齿轮箱上最右侧的切口2对齐。

    提示：允许标记1与切口2略微错开。
