一、安装曲轴
1)由于发动机齿轮系置于发动机的后方,所以曲轴前齿轮只驱动机油泵,安装曲轴前齿轮时应将齿轮加热到190℃后再用专用工具压入曲轴。

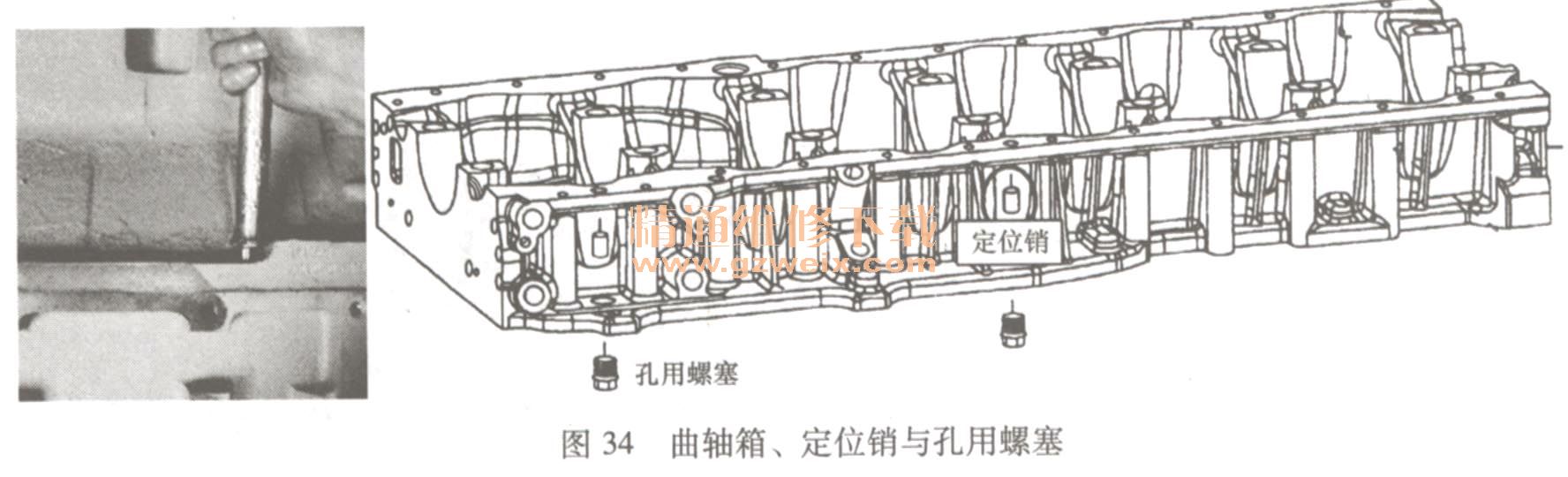

2)在气缸体与曲轴箱间装入定位销,拧紧固定螺栓;装入曲轴箱的孔用螺塞,以防漏油;曲轴箱、定位销与孔用螺塞如图34所示。
二、安装活塞连杆组
1)复查活塞连杆组的组装质量是否符合要求,特别注意连杆大头斜切口要靠近活塞进油孔(活塞销座孔上有两个油孔,大孔为进油孔,小孔为出油孔)。
2)活塞连杆组装入气缸体内时应注意活塞连杆的方向,连杆大头斜切口朝向高压油泵一侧,从上部看活塞顶部的箭头应朝向发动机前端;从下部看此时活塞进油孔正对气缸体上的喷油器。
活塞连杆组的安装如图35所示。
三、飞轮壳过渡板的安装
1)安装飞轮壳过渡板左下方的定位销。
2)在飞轮壳过渡板与气缸体间涂密封胶,然后安装飞轮壳过渡板。
3)以中间齿轮轴或专用工具定位,拧紧过渡板固定螺栓,拧紧力矩为40~60N·m,然后再旋转120°,拧紧后力矩应在110~140N·m范围内。
四、曲轴后齿轮、凸轮轴齿轮与中间齿轮的安装
1)首先安装好曲轴后齿轮。
2)转动曲轴,将第一缸的活塞位于压缩上止点。
3)将凸轮轴齿轮对准凸轮轴定位销压入,并使凸轮轴齿轮上的小孔对准飞轮壳过渡板上的小孔,安装定位螺栓,拧紧凸轮轴齿轮紧固螺栓,拧紧力矩为32N·m。
4)将中间齿轮轴、中间齿轮总成、中间齿轮止推片(表面应涂机油)一起装到飞轮壳过渡板上,使中间大齿轮上有标记的齿与曲轴后齿轮上有标记的齿对正,此时中间大齿轮轮毅上刻线与凸轮轴齿轮上刻线对正,且凸轮轴齿轮上带刻线的齿与过渡板上小孔对齐,拧紧中间齿轮轴紧固螺栓,拧紧力矩为105N·m。
5)检查凸轮轴齿轮和中间小齿轮的啮合间隙,应在0.030~0. 299 mm范围内。
6)检查曲轴后齿轮与中间大齿轮的啮合间隙,应在0. 028 ~ 0. 333 mm范围内。
曲轴后齿轮、凸轮轴齿轮与中间齿轮的安装如图36所示。
五、飞轮壳的安装
1)飞轮壳与飞轮壳过渡板结合面清洁后涂胶,飞轮壳紧固螺栓的支承面和螺纹应涂机其拧紧力矩为40 ~60N·m,然后转动120°±5°,拧紧后力矩应在110~140N·m范围内。
2)用专用工具把曲轴后油封压入飞轮壳。
飞轮壳的安装如图37所示。
