潍柴WD615(国III)D12发动机的装配特点
来源:本站整理  作者:佚名  2013-06-26 15:58:16

六、前罩壳和带轮的安装
    1)前罩壳与气缸体结合面清洁后涂胶,然后逐一拧紧前罩壳紧固螺栓。
    2)用专用工具把前油封压入曲轴前端。
    3)将曲轴带轮、减振器与垫圈安装在曲轴上,减振器螺栓拧紧力矩为25~35N·m。

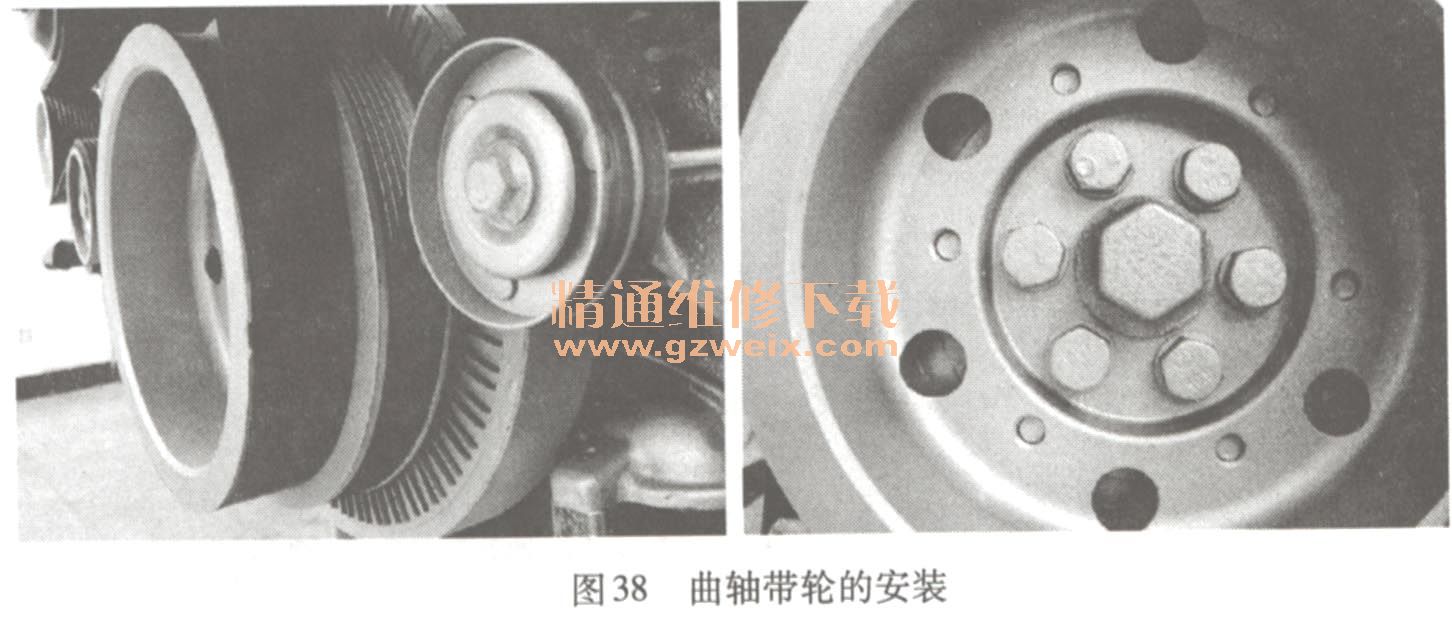

带轮的安装如图38所示。

    七、机油冷却器和冷却器盖的安装
    1)将机油冷却器旁通阀装入机油冷却器盖,装入放水螺塞,螺塞螺纹处涂密封胶。
    2)安装机油冷却器总成时,应把机油冷却器芯的进、出油口处的O形密封圈安装平整,旁通阀的进、出油口处的O形密封圈安装平整。
    3)将机油冷却器总称装入气缸体时,应清洁结合面,在结合面上用专用施胶工具均匀涂专用胶。
    4)机油冷却器盖螺栓应按从中间到两端的顺序拧紧。

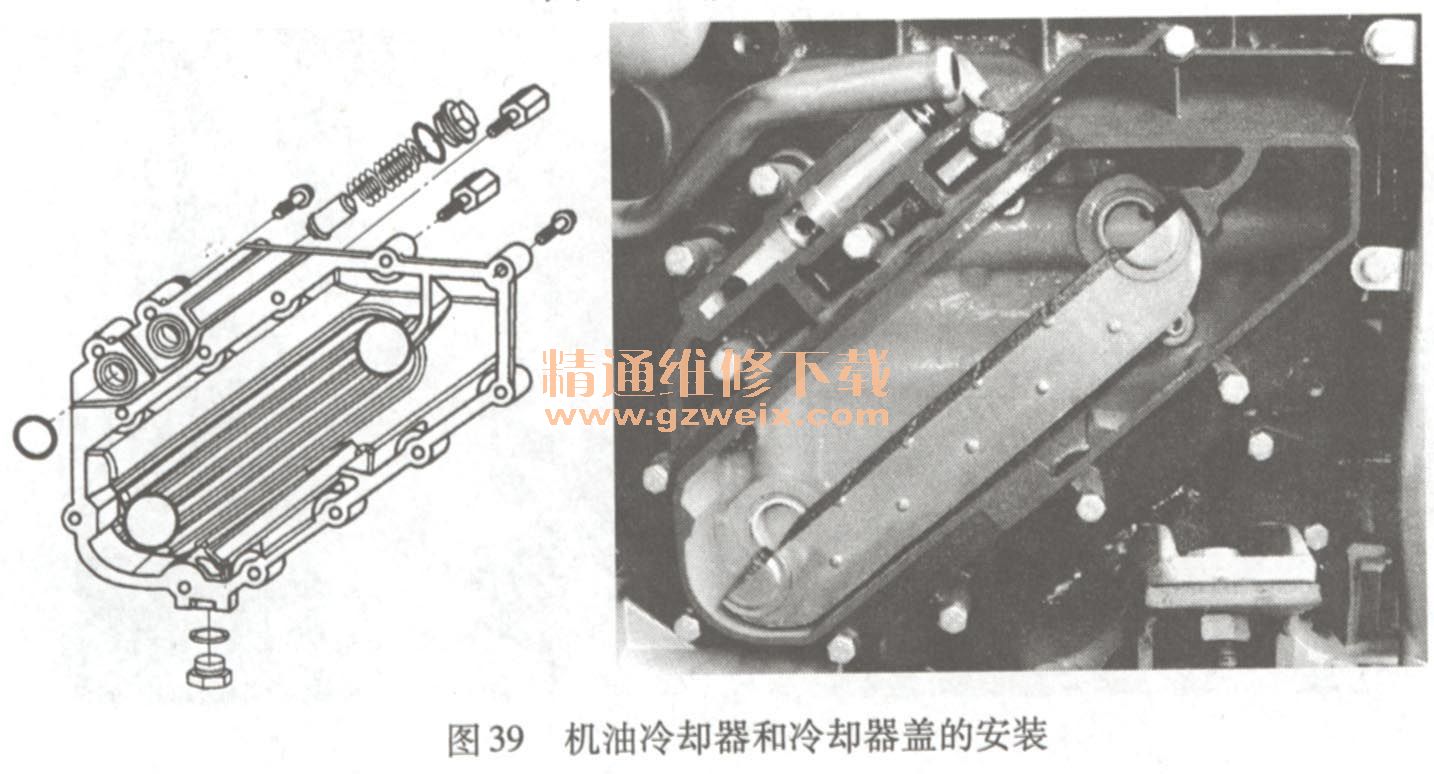

    机油冷却器和冷却器盖的安装如图39所示。

    八、安装高压输油泵
    1)装好飞轮壳过渡板后,应马上安装飞轮壳、高压输油泵和空气压缩机,以防止过渡板涂的密封胶干了而影响密封性能。
    2)将O形密封圈装在高压输油泵及其法兰间,紧固螺栓涂胶,将紧固螺栓拧紧到55~65N·m。
    3)将半圆键压入高压输油泵的凸轮轴上,将高压输油泵的传动齿轮装在凸轮轴上,紧固螺母涂胶后,将紧固螺母拧紧到180~195N·m。
    4)将高压输油泵与高压输油泵支架用螺栓拧紧,紧固螺栓涂胶。
    5)安装高压输油泵前,先转动曲轴将第一缸活塞处于压缩上止点。
    6)在O形密封圈表面涂上机油,将O形密封圈装在高压输油泵的法兰上,然后将高压输油泵装在飞轮壳过渡板上,使高压输油泵齿轮上两个标记齿中间对准飞轮壳过渡板上飞轮壳侧的小孔,同时高压输油泵法兰缺口对准过渡板上的小孔,高压输油泵紧固法兰螺栓涂胶后,拧紧力矩为55~65N·m,最后拧紧支架的固定螺栓。

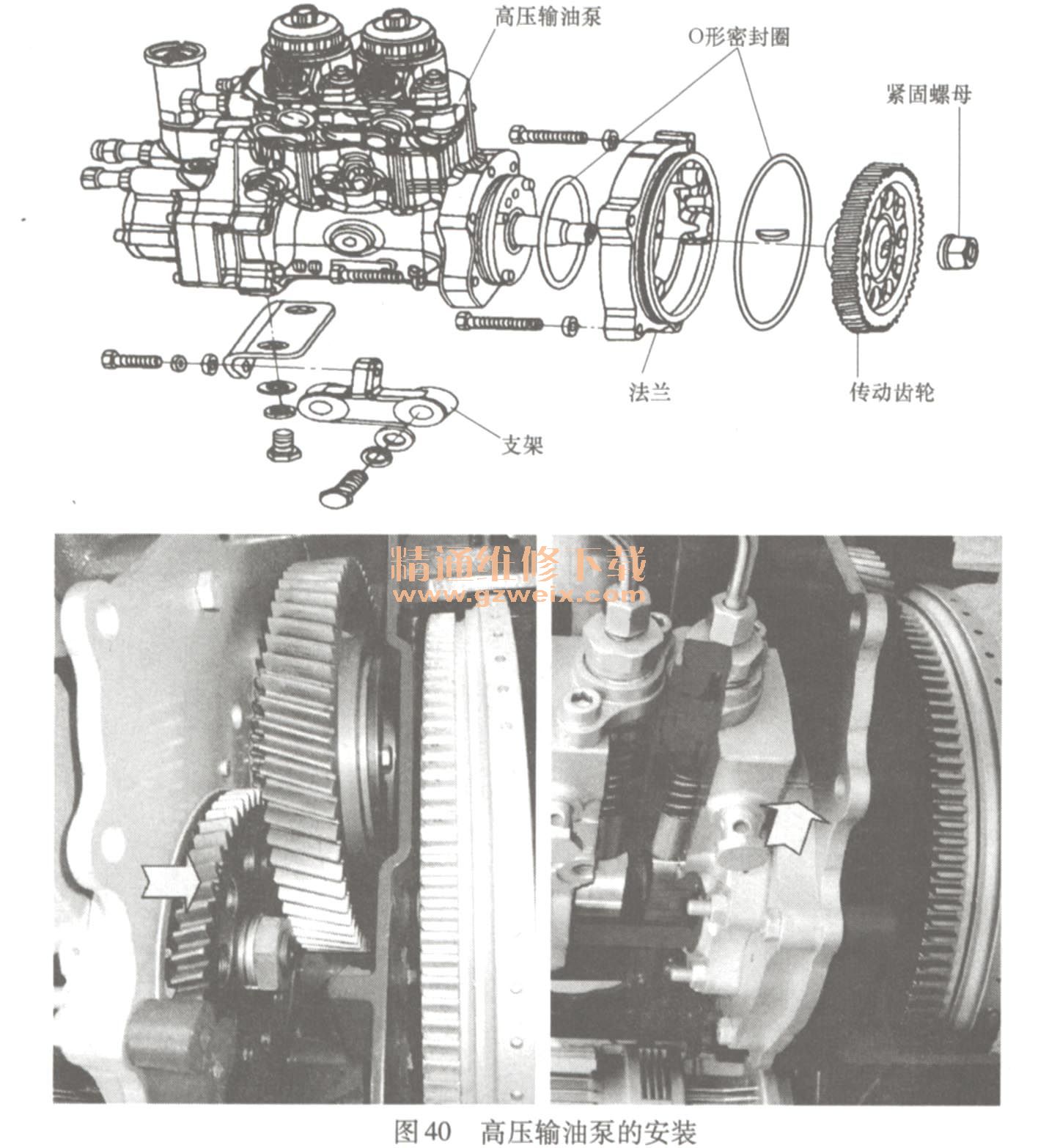

    高压输油泵的安装如图40所示。

    九、 安装空气压缩机
    将空气压缩机传动齿轮装在空气压缩机上,紧固螺母涂胶,拧紧力矩为250 - 290N·m。
将空气压缩机及传动齿轮安装在飞轮壳过渡板上,空气压缩机连接法兰与飞轮壳连接螺栓涂胶,连接螺栓的拧紧力矩为40N·m。
    空气压缩机的安装如图41所示。
