摘要:本文介绍一种启动系统的电器匹配方法,由发动机的低温阻力矩与转速计算启动机功率,进而推算蓄电池容量、启动机主回路电缆截面积。
商用车的动力总成,既有主机厂内部资源,也有外部社会动力资源。在整车与外部动力资源匹配时,首先考虑的是排放、动力性、经济性等关键性或法规性指标,电器不会成为首要考虑因素。因此,整车低温启动能力的优化,必须在发动机的结构已经固化、原机的启动能力已确定的条件下进行,此时,只能依靠整车启动系统的电器匹配来实现。本文针对商用柴油车的启动系统进行分析研究。
1 影响冷启动性能的整车电气因素
启动系统包含启动机、蓄电池、启动电缆及辅助继电器、开关等,主要作用是为发动机提供预热、足够的拖动转速、电控系统的供电等。因此,影响冷启动性能的主要电气因素有:启动机性能、蓄电池放电能力、启动路径的压降损耗。
2 电气系统的匹配分析
2.1启动机功率匹配
启动机需要克服发动机的启动阻力矩,拖动飞轮并达到最低启动转速,才能可靠启动发动机,启动机的功率选择极为重要。
1)经验公式估算对启动机功率的计算,多种文献中推荐了不同的经验公式,例如
P=(0.05~0.1)Pe
P= (0.7~1.4)V
式中:P----启动机功率,kW; Pe----发动机功率,kW; V—排量,L。
但经验公式过于宽泛,难以作为定量依据。
2)试验法比较精确的是通过试验,测量发动机的启动阻力矩、最低启动转速,计算启动机的功率。
启动阻力矩受发动机结构(排量、缸数、转动惯量、压缩比等)、润滑油粘度及附件(动转泵、气泵、风扇等)影响,同时还与温度、转速相关。低温对发动机的阻力矩影响极大,因此首先要确定整车的低温启动目标,国内一般柴油机整车低温启动设计目标为:无辅助预热装置时满足-15℃启动要求,带辅助预热装置时满足-15~35℃。

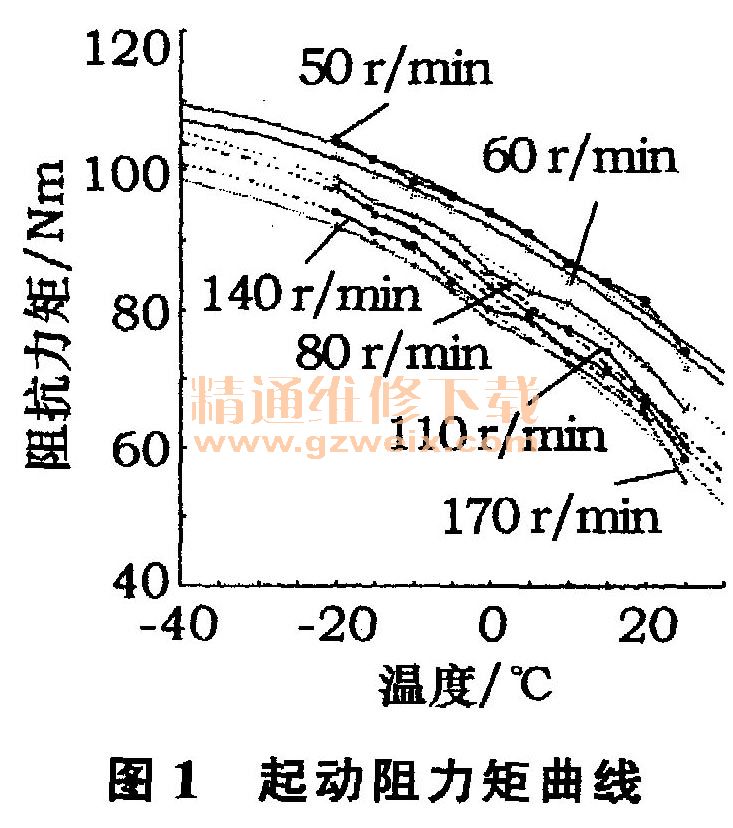

以南京依维柯公司的超越系列车型为例,发动机为SOFIM8140系列,采用BOSCH CRS16共轨系统,整车启动目标为-25℃,通过试验获取了不同转速下的发动机启动阻力矩。图1是发动机(按液制动配置)在50~170 r/min,从-40~30℃范围的启动阻力矩曲线。
发动机在-25℃下的最低启动转速,同样可以从试验中获取。表1是带辅助预热的SOFIM8140发动机,按照设定预热时间(前预热20~30s),低温启动试验中采集的数据。
得出该发动机在-25℃,平均最低启动转速106r/min。
结合图1,读取106 r/min、-25℃时的启动阻力矩,约为104 Nm,因此启动机理论功率(低温)为:P1=Mn/9 549=104×106/9 549=1.15 kW。
通过上述计算,获取了启动机理论功率,但此数据并不能直接作为启动机的额定功率。

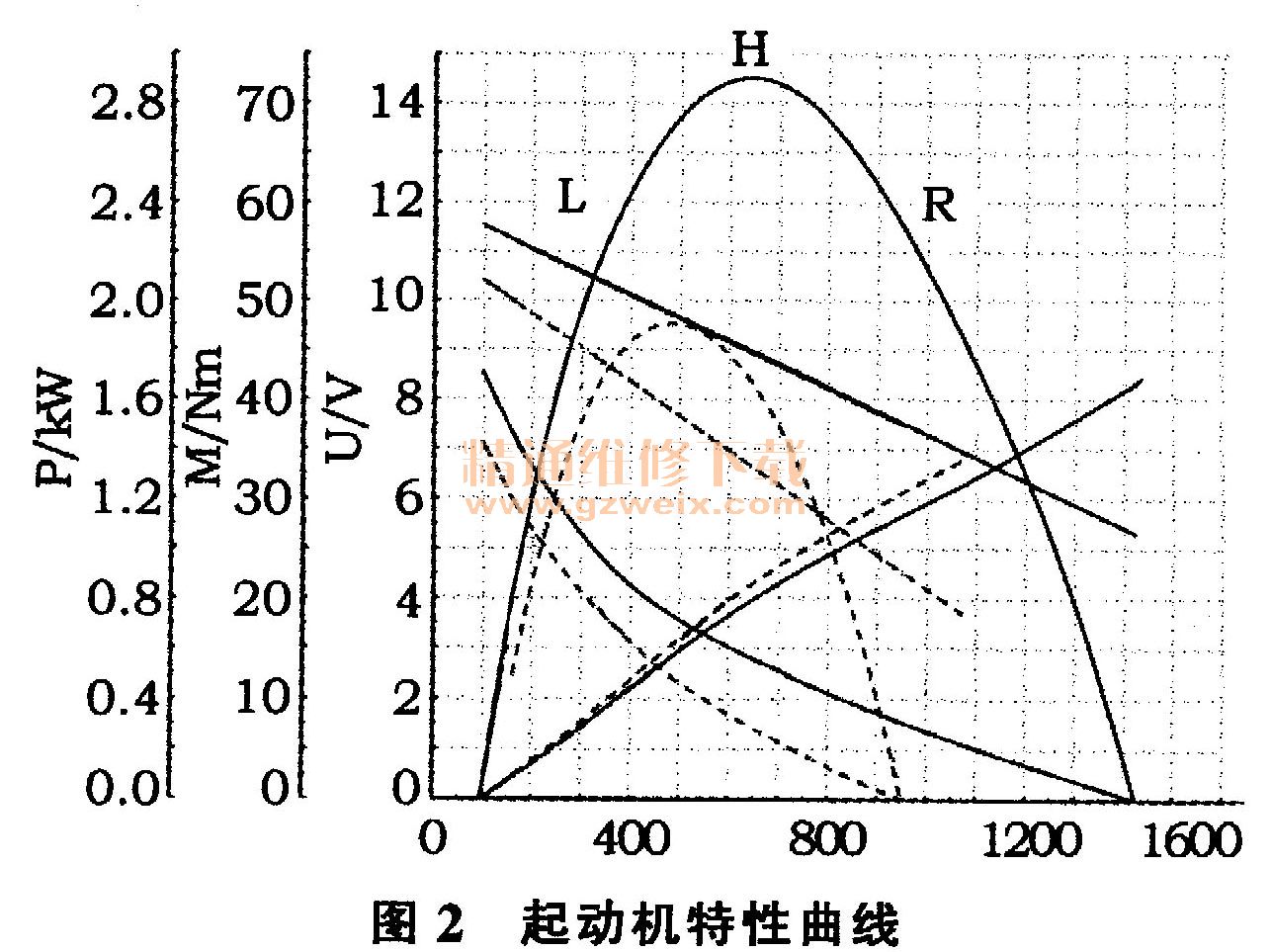

国内启动机的标称功率一般为常温功率,即启动机在常温下测得的额定功率(蓄电池在同一环境)。但启动机的低温性能与常温性能有极大的差异。图2是某减速启动机在常温20℃与-25℃的特性曲线比较(实线为常温,虚线为-25℃)。
按照常温特性曲线,则启动机的常温工作点必须在L点附近(最大功率H点左侧)。当低温工况时,发动机阻力矩增加,启动机需要输出更大的力矩,工作点移到R点。 (R点的力矩与转速必须同时大于发动机的低温阻力矩与启动转速)。从试验中获知,如果用常温特性曲线的R点代替低温工况,与实际低温仍会有差异,修正系数还需根据实际测试情况调整。
但如果按照低温特性曲线,由于温度已经与整车低温启动目标一致,工作点可以选在H点,即启动机的最大低温功率与发动机所需功率一致。
实际设计时,还应考虑启动机与飞轮间存在传动比,其最佳传动比应该对应在最大功率点:传动比i=启动机最大功率转速/发动机最低启动转速=1250/106=11.8,实际启动机与飞轮齿数比为1109=12.2,接近最佳值。传动效率77取0.9,则考虑传动效率后,启动机低温功率η=1.15/0.9=1.28 kW。考虑实际用户工况时,整车状态存在损耗及差异等因素,启动机功率可以按几的1.2倍系数进行设计修正。启动机修正后的功率(低温)η=1.28x1.2=1.54 kW。此商用车实际配置了低温(-25℃)功率为1.8 kW,常温功率为2.8 kW的减速启动机。
2.2蓄电池匹配分析
启动过程是预热及拖动过程,包含预热、拖动、ECU信号同步、建立轨压、喷射释放、首次着火至转速稳定等阶段,需要蓄电池在一定时间内持续大电流放电。根据GB/T12535《汽车启动性能试验方法》,允许低温启动时间为30s。从启动效果上讲,蓄电池容量越大,整车启动能力越强,但大容量蓄电池带来成本高、质量大、空间布置困难的压力,因此,同样需合理匹配。
1)经验公式估算容量范围蓄电池可用经验公式进行粗步选型,如
C=(450~600)P/U
式中:C----蓄电池容量,Ah ; P----启动机功率,kW; U----电压,V。
根据启动机常温功率(以2.8 kW为例),蓄电池选择范围为105~140 Ah,首先按中位值,选择120 Ah蓄电池进行匹配验证,然后进行整车冷启动试验,根据成功与否情况,以每次1020 Ah容量变化,摸索性价比最高的蓄电池容量。
2)放电电流确定蓄电池容量蓄电池容量也可以用低温放电电流Icc ( Cold Cranking Ampere)来计算。Icc是评价蓄电池低温启动能力的最关键指标,是指在华氏0度(-17.8℃),放电30s,端电压不低于7.2 V条件下的放电电流,在-18~-29℃之间的低温放电电流,可以按每下降1℃,放电电流降低1.8%进行估算。
在启动期间,蓄电池的输出电流主要包含:启动机电流、预热电流(如拖动期间内预热系统不工作,则不必考虑),整车其他系统耗电较低(按10A估算)。

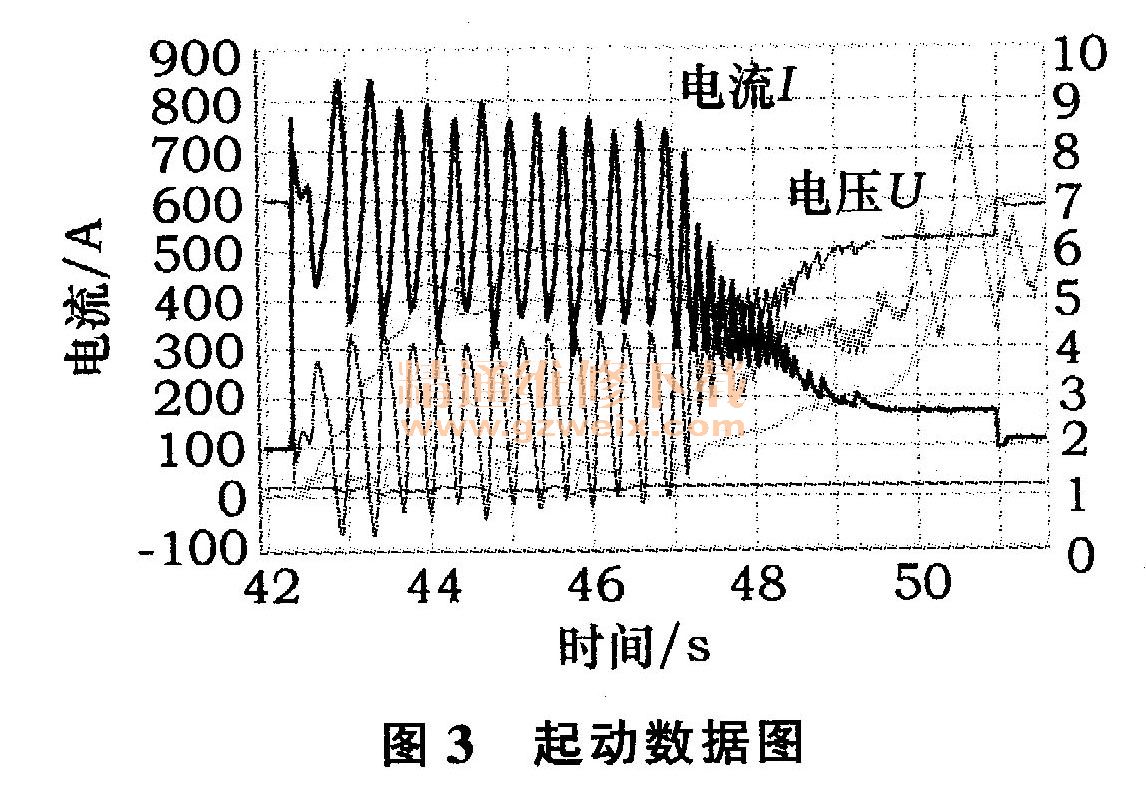

同样以50FIM8140发动机配超越车型为例,整车匹配12 V 120 Ah的启动数据图如图3所示。
