详解康明斯ISMe发动机与控制系统
来源:本站整理  作者:佚名  2015-11-30 11:27:53

    1.发动机及开发商简介
    国内泵喷嘴式柴油机主要应用在西安康明斯发动机公司生产的ISM系列发动机。ECM使用CM570或CM876。
    康明斯ISM系列发动机低速转矩大,燃油经济性好,动力强劲,而且操控性好,噪声低,可以广泛应用于重型货车、大型客车、特种车、工程机械及发电机机组等领域,是重型汽车、大型客车、工程机械、起重机和专用汽车等的理想动力。
    康明斯ISM电控柴油机外形如图7-1所示。

     2.发动机类型
    康明斯ISM系列机型基本参数见表7-1。


    3.应用车型
    ISM发动机在国内货车市场、客车市场及专用车市场应用广泛,如图7-2~图7-4所示。




    4.发动机性能特点

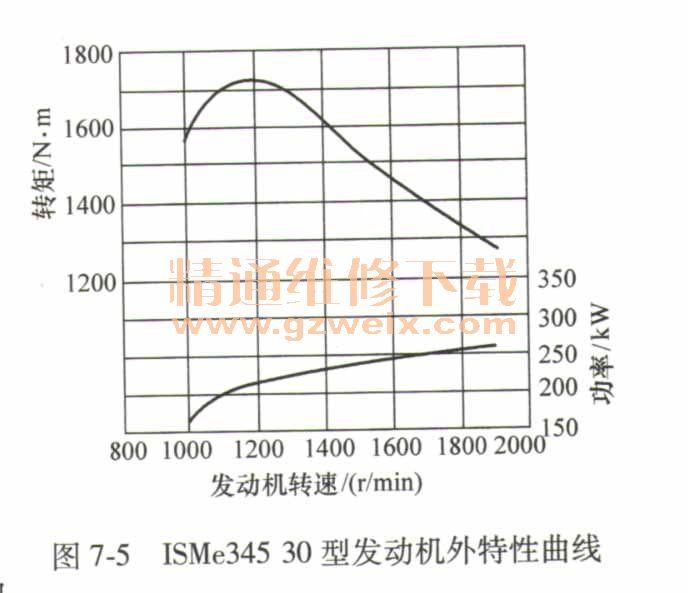

    康明斯ISMe345 30型发动机外特性曲线如图7-5所示。

    燃油系统采用康明斯高压燃油系统,使燃油喷射均匀正时。其独特的回油管路设计,可减少附加功率损失。
    电控系统集成高容量CM570电子控制模块和Interact电控系统,具有100多种自动控制功能,可显著提升发动机的燃油经济性、动力性、操控性和环保性。
    滤清系统采用康明斯FleetguardFS 1003滤清器,其10μmStratapore滤纸多层过滤技术专为保护部件特别设计,滤清效率高达98.7%。
    进、排气系统选用康明斯HolsetHX55涡轮增压器,其废气旁通阀可根据需要自动调节气流,实现转速范围内的四级控制,适用于高额定功率发动机。
    发动机制动系统可选用JACOBS发动机制动系统,它能够吸收85%的车辆惯性力,提高车辆安全性;驾驶人可以在较高档位上下坡,提高运输效率;在下坡时可以不再向发动机供油,节油效果明显。

    5.发动机标识
    ISM11 CM876 SN:
------ IS,表示Interact系统(康明斯公路用控制 系统)。
------ M,表示康明斯重载发动机系列中的M系列发动机。
------11,表示发动机的排量为11L。
------CM876,表示该发动机采用CM876控制系统。
------SN,用于识别排放硬件。其中,S表示发动

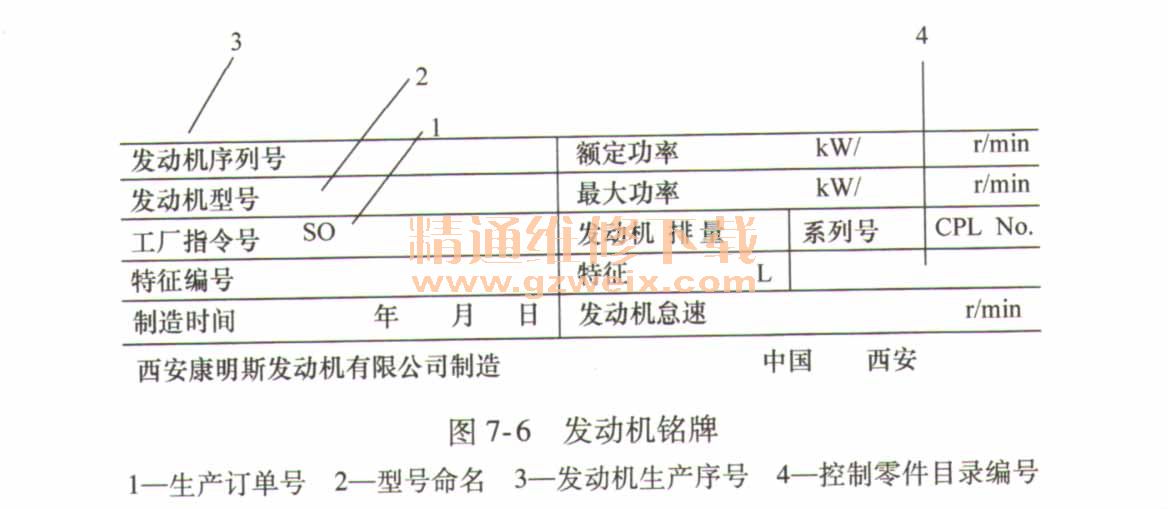

    机采用空气辅助式选择胜催化还原系统;N表示后处理系统也需要一个NO:传感器。图7-6所示为发动机铭牌。

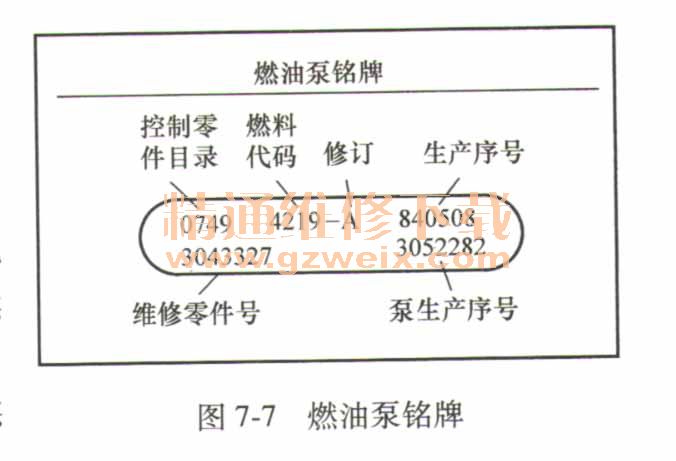

     燃油泵铭牌位于燃油泵的顶部,它提供标定燃油泵所需的数据,如图7-7所示。

   6.发动机布置

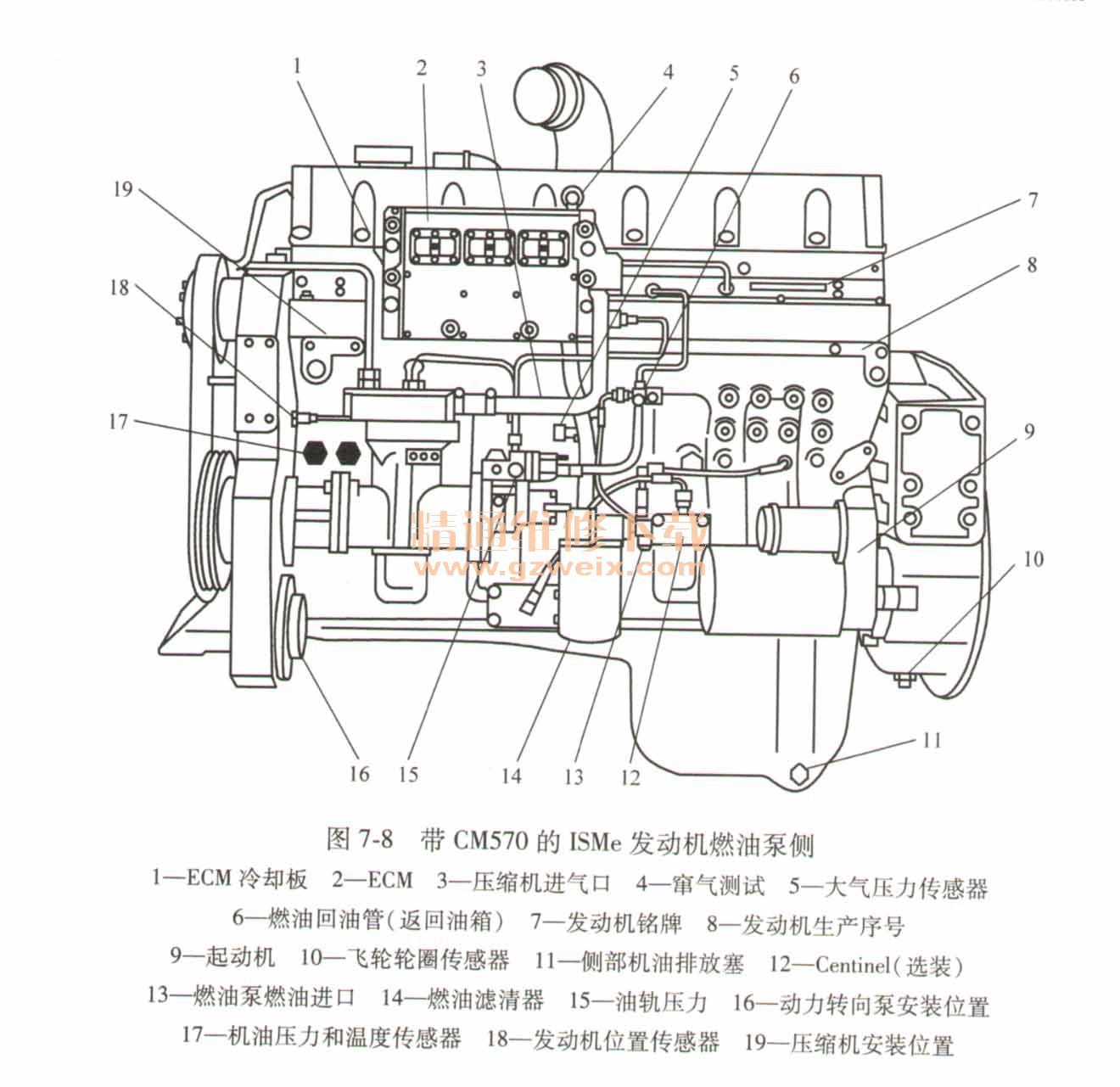

    图7-8、图7-9所示分别为带CM570的ISMe发动机燃油泵侧和排气侧布置图。
