详解康明斯ISLe系列电控系统检修
来源:本站整理  作者:佚名  2015-12-01 15:23:52

    东风康明斯发动机有限公司主要生产康明斯B、C、 L、LK系列机械式和ISB、 ISDe、QSB、ISLe、ISL、QSL、ISZ、 QSZ系列全电控柴油发动机,以及B、C、 L系列天然气发动机,广泛应于轻、中、重型载货汽车,中高级城际客车,大中型公交客车,工程机械,船用主辅机和发电机组等领域。
     前文已经对康明斯产品中的B、M系列进行了详细阐述,本章不再赘述相同或相近部分内容,仅对ISL e、ISDe系列机型自身特点及与其他机型区别进行陈述,并附相关具体机型电路图。本章涉及ISL e、ISDe系列机型,均为采用CM215模块的电子控制系统柴油机,两系列机型有诸多相似之处。
    ISLe系列机型
    一、机型外砚
      1.发动机外观

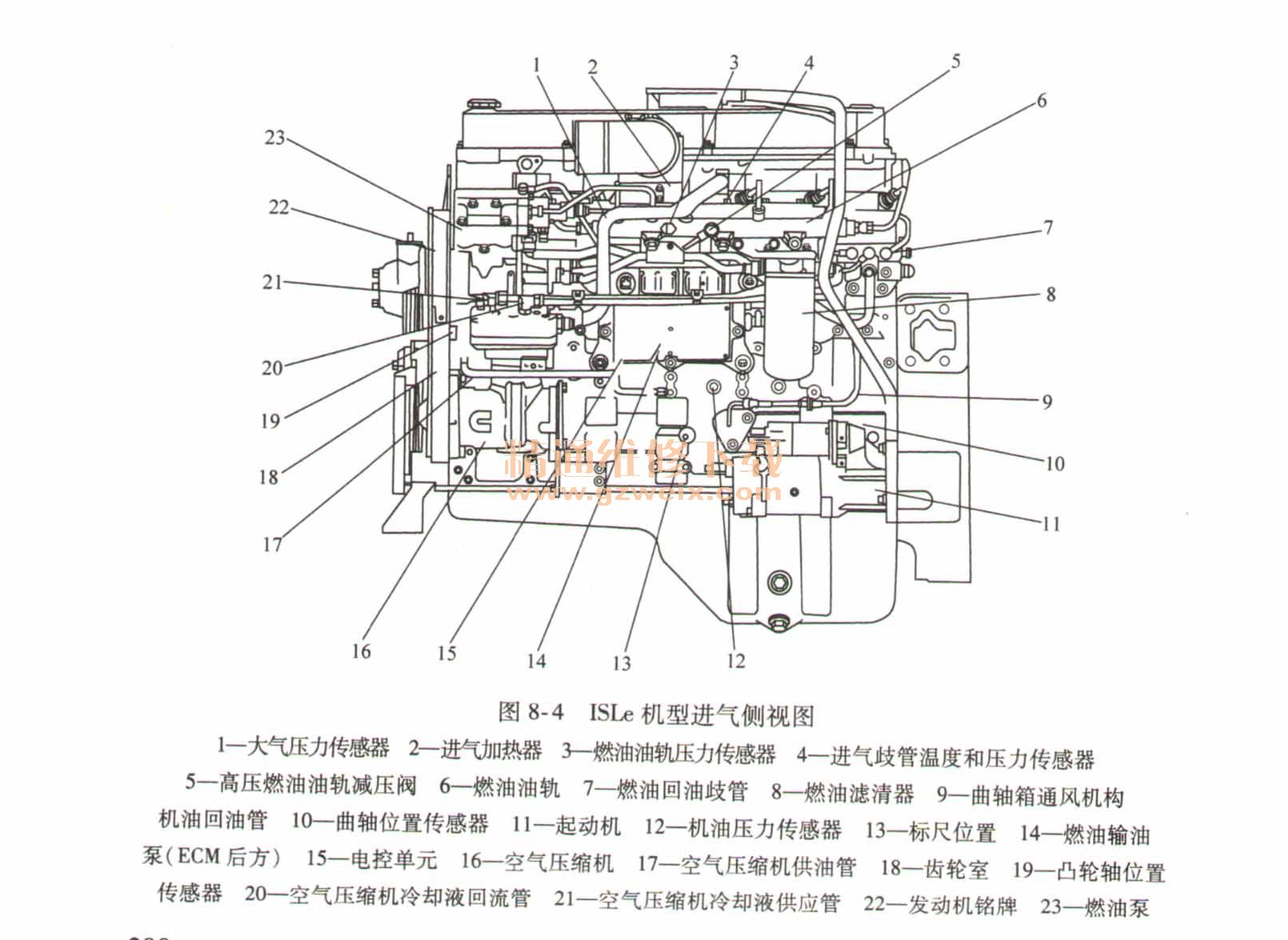

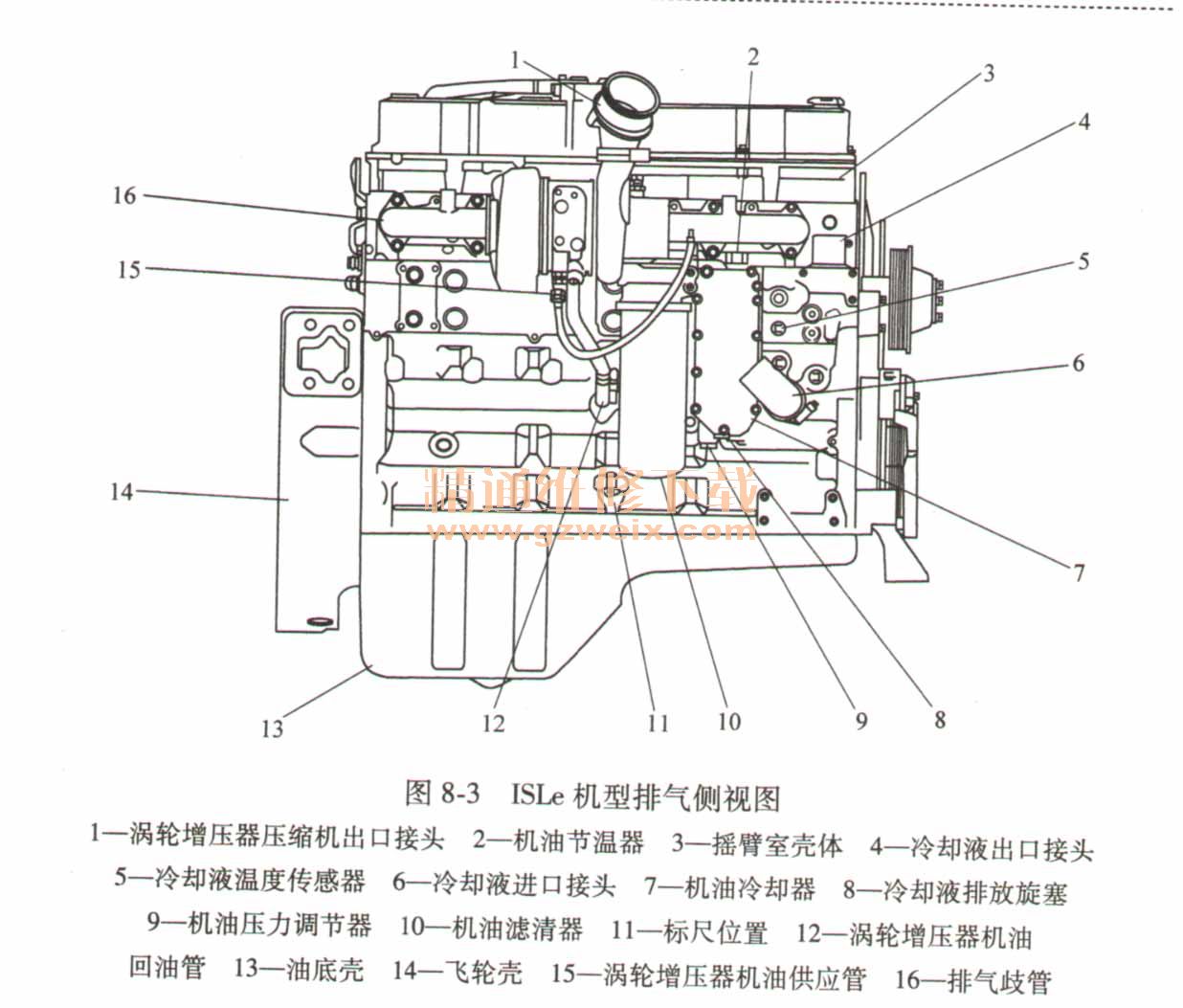

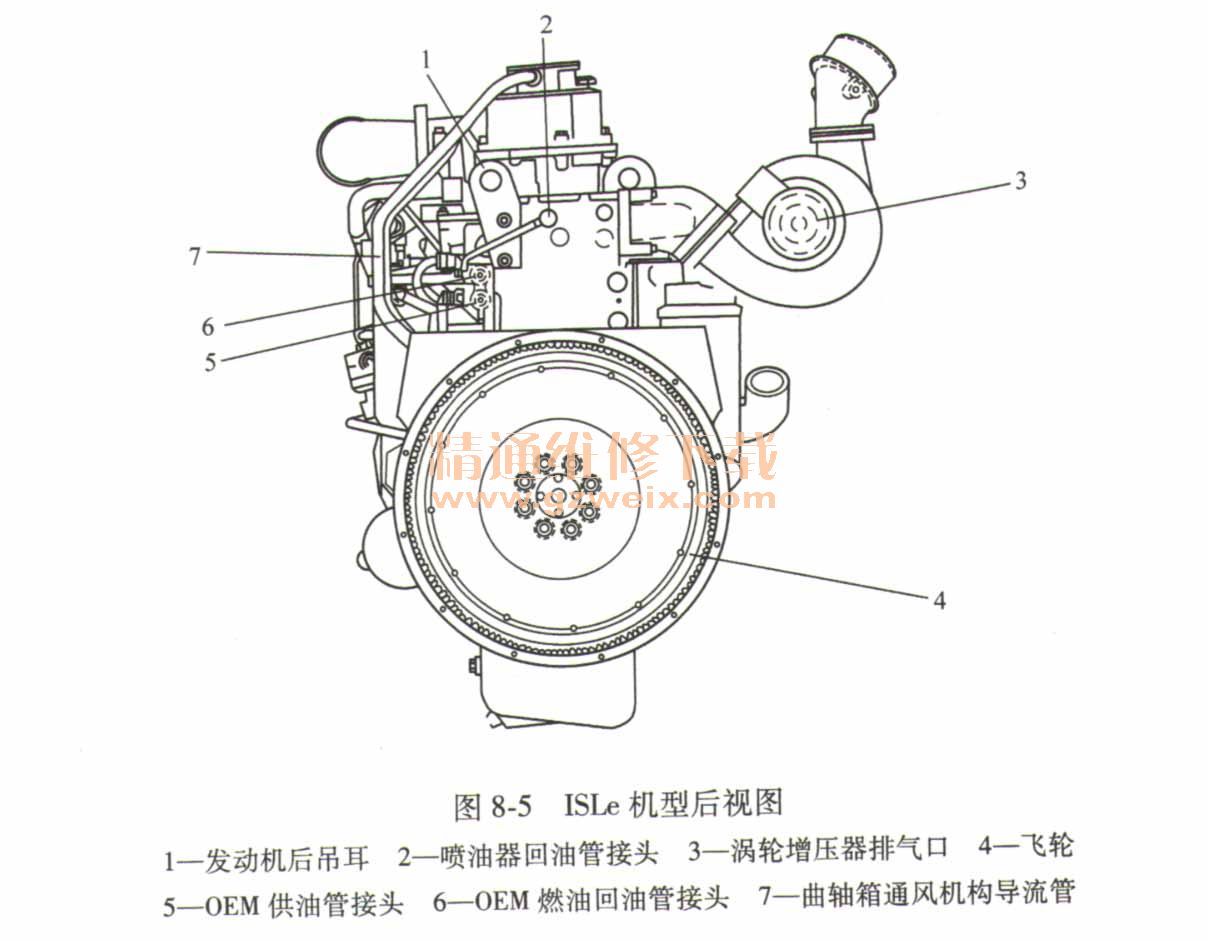

    ISLe机型外观如图8-1~8-6所示。某些部件可能会因为发动机型号不同而安装位置略有不同。











    2.燃油泵外观
    燃油泵位于发动机进气侧,如图8-7所示·燃油泵铭牌位于油泵侧面,如图8-7所示。

    3. ECM外观
    ECM外观如图8-8所示。ECM铭牌位置如图8-8中箭头所示,从其铭牌中可获得如下信息。

    1)ECM零件号(PN)。
    2) ECM生产序号(SN)。
    3) ECM日期代码(DC) 。
    4)发动机生产序号(ESN)。
    5) ECM代码(确认ECM内的软件版本型号等)。
    4.空气压缩机外观
    空气压缩机外观及其铭牌位置如图8-9所示。需要说明的是,并不是所有机型都装备空气压缩机。



    5.涡轮增压器外观

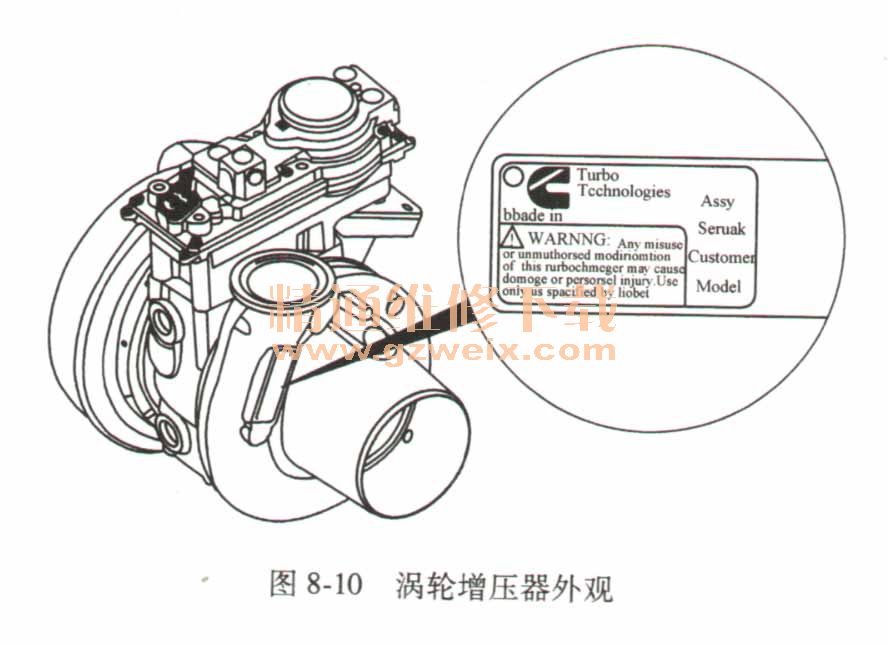

    涡轮增压器外观及其铭牌位置如图产8-10所示。
