3 试验过程
    3.1试验准备
    试验前，将受检洗涤器置于洗涤器试验台架的水槽中固定好，并通过水槽为受检洗涤器储水。将受检洗涤器的洗涤泵输出端通过洗涤器软管连接到测试管路，在测试管路上依次经过电磁阀、信号放大器、压力传感器、电磁流量计，最后经过球阀，将洗涤器喷嘴连接到球阀上，洗涤器喷嘴可固定在洗涤器试验台架上。将受检洗涤器的电源连接到程控直流电源上，程控直流电源连接到工控机上，工控机连接PLC控制器，PLC控制器连接电磁阀、信号放大器、压力传感器、电磁流量计的电路。
    3.2检测过程
    先接通程控直流电源开关，然后接通直流线性电源开关，启动工业计算机的控制软件，设置程控直流电源的输出电压，根据试验要求，试验员在控制软件内输入受检洗涤器的试验电压范围、电流范围、流量范围、压力范围及试验时间等，点击软件界面内试验启动按钮，试验开始。试验过程中，通过PLC控制器的输入模块采集电磁流量计的流量信号和压力传感器的压力信号。信号放大器的作用是对压力信号进行放大处理以传送给PLC控制器，而电磁阀的作用是控制整个测试管路的通断。程控直流电源为受检洗涤器供电，直流线性电源为PLC控制器供电，PLC控制器的作用是将采集到的电磁流量计及压力传感器信号处理后传送给工控机，由工控机计算实时受检洗涤器的电流、流量、压力及试验时间并作出实时显示。通过工控机可以进行下一步的试验检测。
    基本性能试验时，可以选择的测试项目有：耐过电压试验检测、水泵液压特性流量与压力试验检测、水泵启动试验检测、水泵双向功能试验检测、水泵无效流量的工作状态试验检测、水泵重复运行功能试验检测、水泵空转下的试验检测、水泵一定时间的总流量。根据耐过电压试验、测试项目设定洗涤器中洗涤泵的正向加载电压、反向加载电压、正向运行时间、反向运行时间、正反向运行时间间隔、正反向运行试验次数；根据不同测试项目调整洗涤泵的压力，检测流量与电流的变化。
    根据水泵耐久性试验检测、洗涤泵输出电流、电压及压力、流量显示曲线图，可查看已经完成的试验数据曲线，实时监控试验产生的数据。

    4 应用效果

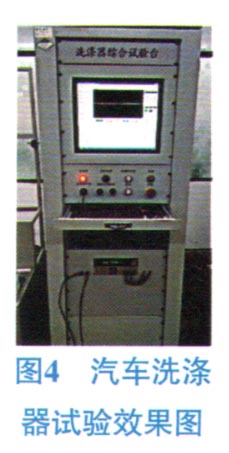

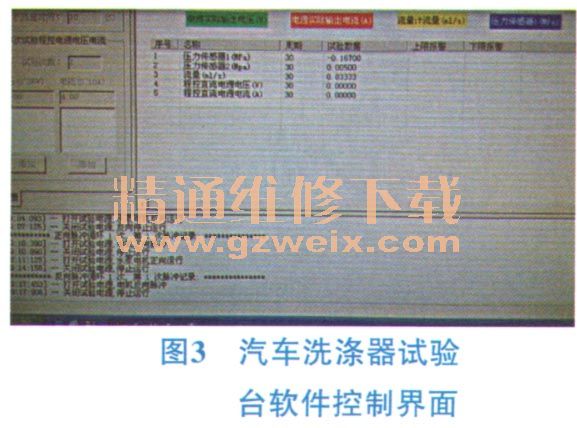

    试验台软件应用界面见图3，应用效果见图4，可以进行国家标准GB 15085-2013《汽车风窗玻璃刮水器和洗涤器性能要求和试验方法》、行业标准QC/T246-1997《汽车风窗玻璃电动洗涤器技术条件》及企业标准相关项目的检测。

    5 总结
    由于在控制系统中设置了工业计算机和数据采集装置，因而本试验台可以有效地代替人工作业、提高检测效率；通过在控制系统中设置PLC控制器以及程控线性电源，从而实现对洗涤器正反向运行时间的可编程控制；同时在检测系统中设置有电磁流量计、压力传感器、电磁阀，可以通过工业计算机使受检洗涤器的流量、压力可调，并且具有调控精度高的特点。另外，由于控制系统的工业计算机开发的系统控制软件，也可以实现对试验数据进行系统分析和处理的目的。
