2 有限元法
2.1空载反电动势E0
空载反电势E。是永磁同步电机一个比较重要的参数，它由电动机中永磁体产生的空载气隙基波磁通在电枢绕组中感应产生，公式如下
E0的大小不仅决定电动机运行于增磁状态还是去磁状态，而且对电动机的动、稳态性能影响很大。
以某IPM电机有限元仿真，分析其额定工况下电抗参数。电机参数值：额定功率P为40 kW；极对数P为4；最大扭矩T为290 Nm；定子槽数口，为48.
为了仿真方便，取1/8模型。如图2所示。
从图3可以看出，给电机电流激励源后，电机转子磁桥出现饱和。
2.2基于ansoft maxwell的电抗矩阵分析

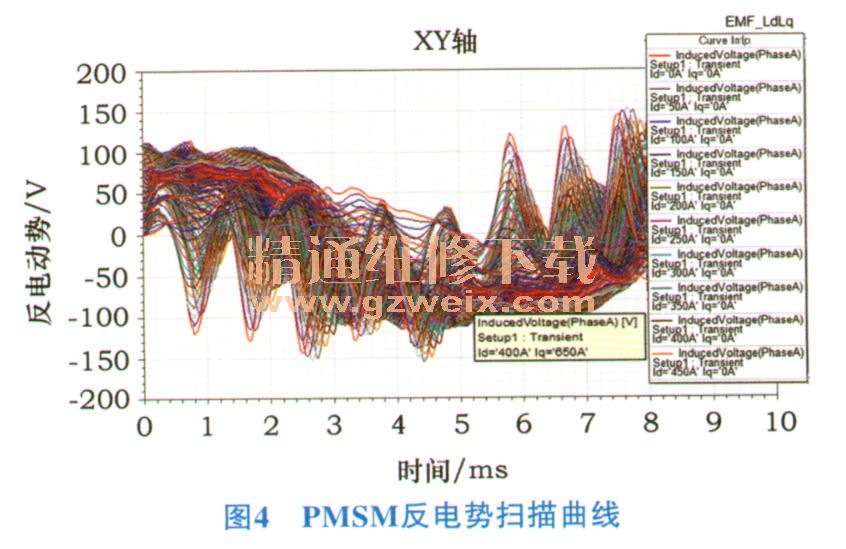

通过Optimetrics参数扫描Id\Iq，得到交、直轴电流激励下的反电势曲线，见图4。经过FFT（傅里叶分解）得到不同交、直轴电流下的气隙磁密基波幅值和其所对应的相位，作为电抗矩阵的输入。
