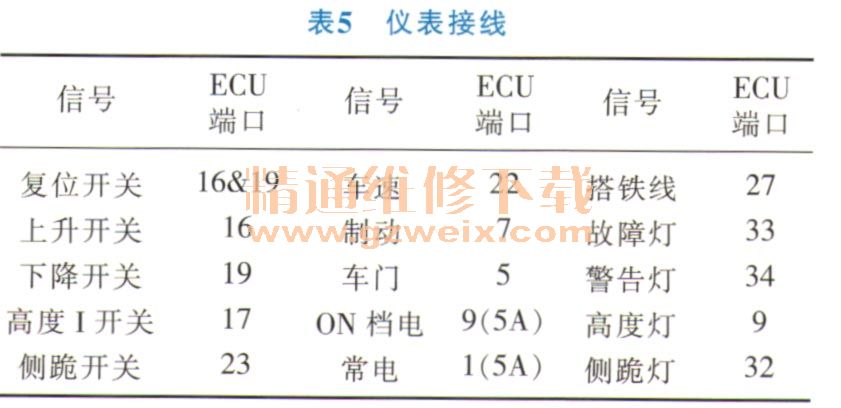

因此本人根据多年的系统应用设计与故障诊断经验,结合WABCO电路原理图和产品说明书,并配合表1~表5(表1~表5是根据客车上常用的WABCO公司ECAS系统接口定义总结归纳列表),自行总结设计一套基于流程图的客车E-CAS故障诊断方案(图5)。应用这样一套完整的故障排查方案,技术人员可以按流程步骤立即展开排查工作,能够比较快速、准确地找出车辆故障点。
当车辆ECAS系统工作不正常时,应先把整个复杂的系统分解为3个部分:①输入设备:仪表台开关、高度传感器、压力开关等;②输出设备:电磁阀、差动电磁阀等;③控制单元:
ECU,并确定各设备在车辆上具体的安装位置。然后就可以开始按图5上的流程及5张诊断表(表1~表5)按步骤分析故障原因,基本不用花费太多时间就应该能够找出故障点。
