二、驱动电机系统基本构造及控制原理

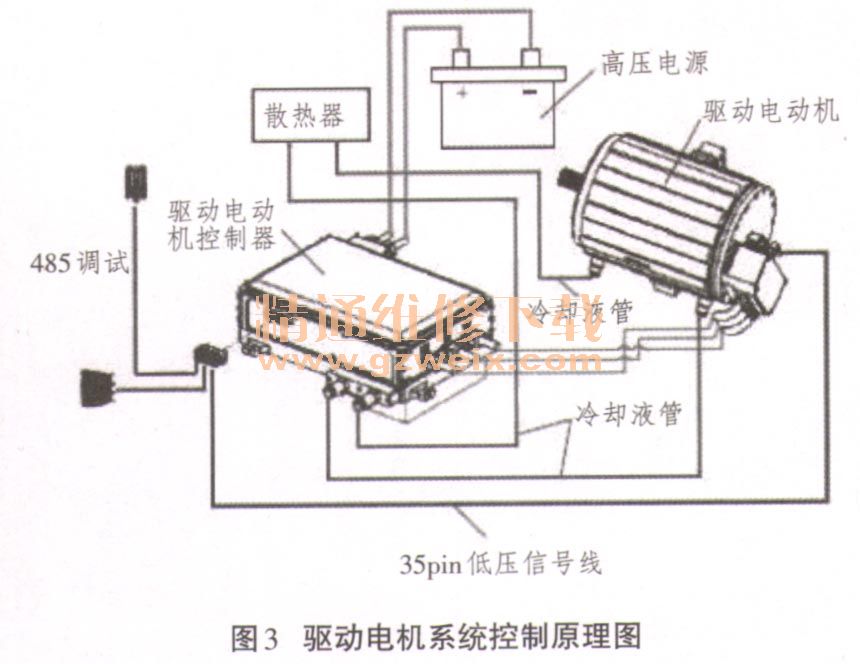

驱动电机系统是纯电动汽车的3大核心部件之一,是车辆行驶的执行机构,其特性决定了车辆的主要性能指标,直接影响车辆的动力性、经济性和舒适性。驱动电机系统主要由驱动电机、电机控制器及冷却系统3大部分组成。驱动电机系统控制原理如图3所示。
(一)驱动电机构造特点
以E150EV纯电动汽车为例,该车所配备的驱动电机为永磁同步电机,该类型电机具备效率高、体积小、重量轻及可靠性高等优点。
永磁同步电机基本组成除了定子、转子(永磁)、前后端盖等元件以外,还使用了温度传感器来检测电机绕组的温度,使用了旋转变压器来检测电机转子的位置及转速,以便对电机的工况进行更好的控制。旋转变压器简称旋变,是1种输出电压随转子转角变化的信号元件。
信号齿圈固定在转子上,而定子线圈则固定在壳体上。定子线圈是由励磁、正弦、余弦3组线圈组合而成。当励磁绕组以一定频率的交流电压励磁时,输出绕组的电压幅值与转子转角成正弦、余弦函数关系,或保持某一比例关系,或在一定转角范围内与转角成线性关系。
(二)电机控制器基本构造及控制功能
电机控制器是电机系统的控制中心。它对所有的输入信号进行处理,并将电机控制系统运行状态的信息发送给整车控制器。电机控制器内含功能诊断电路。当诊断出异常时,它将会激活1个错误代码,发送给整车控制器。
电机控制器主要由接口线路、控制主板、IGBT模块(驱动)、电流感应器、超级电容、放电电阻、壳体水道等组成。电机控制器主要实现控制主板、IGBT模块(驱动)、超级电容及放电电阻这3大功能。
1.控制主板的功能主要体现在以下几个方面:
(1)为电机旋变传感器励磁供电,对旋变信号监测与分析。
(2)采集IGBT模块温度、驱动电机温度及其它信号源。
(3)实现对IGBT模块进行功能控制。
(4)实现电机控制器与整车控制器的通信功能。
2.IGBT模块的功能主要体现在以下几个方面:
(1)监测IGBT模块的工作温度。
(2)实现三相整流、直流转换交流及变频功能。
(3)信号反馈给电机控制器控制主板及接受控制主板的功能控制。
3.超级电容及放电电阻的控制功能
超级电容存在的意义在于接通高压线路时,会给超级电容充电,确保电机启动时保持电压的稳定。放电电阻的功能主要是断开高压电时,放电电阻给电容放电以确保安全。
(三)冷却系统的组成及控制策略
冷却的功用是为驱动电机和电机控制器进行散热,主要由水泵、散热器及膨胀水箱、风扇和管路组成。
冷却系统的控制策略如下:
1.启动车辆时电动水泵便开始工作,新车型在电机温度达到设定的启动冷循环温度时,水泵才工作。
2.当控制器温度监测到驱动电机45 ℃≤温度<<50℃时,冷却风扇低速启动;温度≥50℃时,冷却风扇高速启动;温度降至40℃时,冷却风扇停止工作;120℃温度≤140℃时,降功率运行;温度)140℃时,停机。
3.当控制器监测到电机控制器散热基板温度≥75℃时,冷却风扇低速启动。温度≥80℃时,冷却风扇高速启动;温度降至75℃时,冷却风扇停止工作。75℃≤温度<85℃时,降功率运行;温度≥85℃时,超温保护,即停机。
