简述吉利帝豪EV300电机控制器
来源:本站整理  作者:佚名  2019-01-09 16:05:14

    ①打开前机舱盖,断开蓄电池负极连接线,拆卸手动维修开关,全车高压下电。

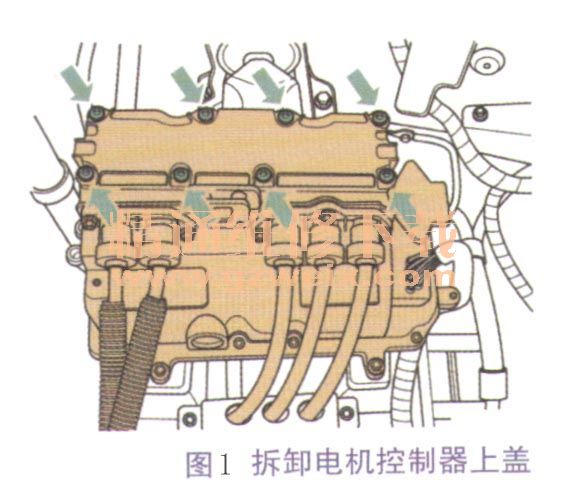

    ②如图1所示,拆卸电机控制器上盖的8个螺栓,取下控制器上盖。

    ③首先拆卸如图2所示的驱动电机三相线插接器的3个固定螺栓;再拆卸三相线端子的3个固定螺栓,从电机控制器上取下三相线。

    ④先拆卸如图3所示的分线盒电机控制器高压线束插接器2个固定螺栓;再拆卸分线盒电机控制器高压线束端子的2个固定螺栓;最后从电机控制器上取下电机控制器高压线束。

    ⑤先断开如图4所示的电机控制器线束插接器;再拆卸电机控制器的4个固定螺栓。

    ⑥取下防尘罩,拆卸如图5箭头处所示的电机控制器搭铁线固定螺母脱开搭铁线。

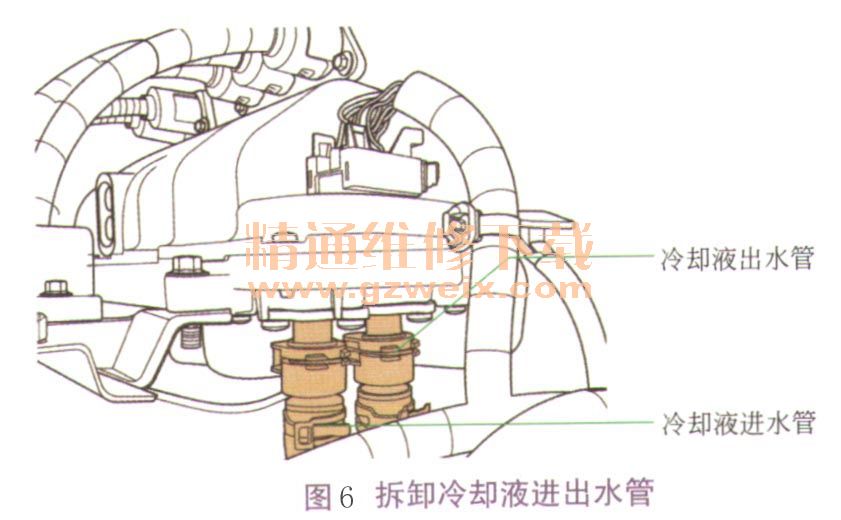

    ⑦脱开如图6所示的冷却液进、出水管卡箍,从电机控制器上拔下冷却液进、出水管。

    ⑧取下电机控制器总成。
